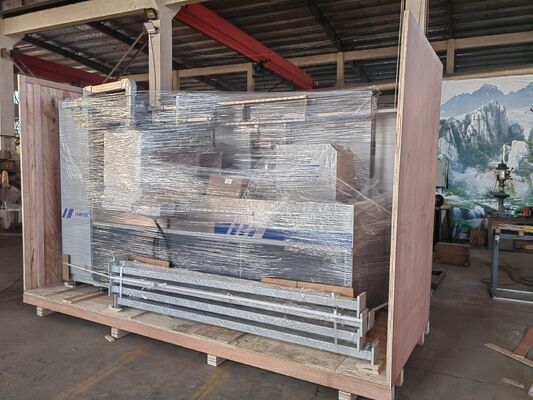

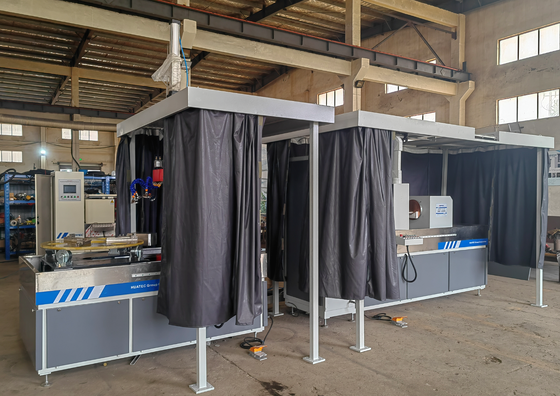

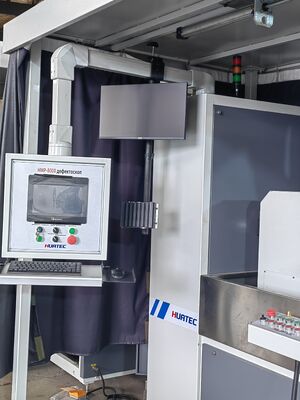

HMP-8000 Dişli Halkası Tipi Parçalar İçin Tezgah Tipi Floresan Manyetik Parçacık Muayene Makinesi

HMP-8000 Bench Type Fluorescent Magnetic Particle Defect Detection Machine (HMP-8000 Bench Tipi Floresan Manyetik Parçacık Kusur Bulma Makinesi)

1Çalışma prensibi

Manyetik parçacık tespiti, iş parçasının kusurunda manyetik sızıntı alanı ve manyetik toz arasındaki etkileşimi kullanır.Demir ve çelik ürünlerinin yüzey ve yüzeye yakın kusurları arasındaki farkı (yarıklar gibi)Magnetizasyondan sonra, bu malzemelerin diskontinyum yerindeki manyetik alan bozulur.manyetik akış sızıntısının bir parçasını oluşturan ve manyetik sızıntıyı meydana getiren alanBu şekilde manyetik tozun arıza noktasında birikmesini oluşturmak için manyetik tozun çekilmesi - uygun aydınlatma koşullarında, arızanın yerini ve şeklini gösteren manyetik bir iz.

2. Kullanım

Floresan manyetik parçacık kusur tespit makinesi, demir manyetik iş parçasının (örneğin: dişli, dişli halkası, dişli ocağı vb.)öğütme, çatlaklar ve slag dahillerinden ve diğer ince kusurlardan kaynaklanan yorgunluk.

4- Bulma menzili.

Dişli halka tipi parçaları(1)

Dişli çubukları ve küçük parçalar(2)

5Algılama teknolojisi

Donanım parçaları (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking

Döviz ocağı ve küçük parçalar (2): besleme -- püskürtme manyetik süspansiyon -- sıkıştırma manyetizasyonu -- dönüş gözlemlenmesi -- demanyetizasyon -- boşaltma

6. Teknik parametreler

7. Yapılandırma tablosu:

Dikey manyetleme mekanizması (gear algılama)   1 set

Yatay manyetleme mekanizması (döner asansör ve küçük parça tespiti)   1 set

Manyetik güç kaynağı (güç kontrol dolabı)   1 set

Karanlık oda   2 set

Floresan manyetik toz  1 kutu

Standart test filmi  1 set

Geri kalan manyetometre  1 set

Ayak anahtarı   1 set

Asılı UV lamba  1 set

Elde tutulabilen UV lamba  1 set
