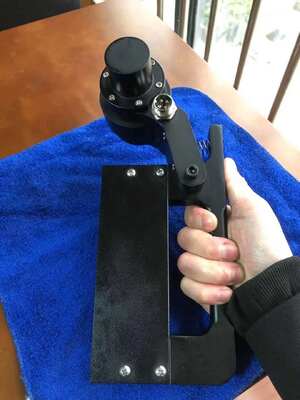

HRD-150 Asansör Tel Halat Kusur Dedektörü Elektromanyetik NDT Test Cihazı İç Dış Kırık Tel Aşınma Korozyon Kusur Muayene Makinesi

HRD-150 Asansör Tel Halat Kusur Dedektörü Elektromanyetik NDT Test Cihazı İç Dış Kırık Tel Aşınma Korozyon Kusur Muayene Makinesi

I. Ürün Genel Bakış

◆ Tel halatın iç ve dış kırık tellerini, aşınmasını, korozyonunu, deformasyonunu, gevşek telleri, atlama tellerini, malzeme değişikliklerini ve diğer kusurları çevrimiçi olarak test edebilir.

◆ Test sonuçları farklı endüstri standartlarını karşılayabilir ve kırık tel sayısı ile kırık tel alanının toplam kırık tel alanına oranının bir formu olarak görüntülenebilir.

◆ Doğrudan örnekleme, işleme ve analiz için bilgisayar USB arayüzü, çevrimiçi sesli ve ışıklı alarm ve gerçek zamanlı sonuç gösterimi.

◆ Sensör dairesel yapı, çevresel sarma, eksenel manyetizasyon, tel halatın doygunluk durumuna manyetizasyonu.

◆ Sensör, su geçirmez, toz geçirmez, darbeye dayanıklı ve neme dayanıklı alaşım alüminyum kabuk kullanır.

◆ Kararlı çalışma, güvenilir performans, yüksek tespit doğruluğu, güçlü anti-parazit performansı, doğru veri.

◆ Yazılım, Windows98/2000 / xp/Vista/windows7 çeşitli bilgisayar işletim sistemlerine uyarlanabilir.

◆ Ulusal ölçüm yasası ve ulusal üretim güvenliği yasası hükümlerine uygun olarak, her cihaz ulusal ölçüm enstitüsü tarafından üçüncü taraf olarak Amerikan standardı ASTM1571'e göre incelenir ve yasal yeterlilik elde etmek için test raporu verilir.

◆ Madencilik, teleferik, kaldırma ekipmanları, asansörler, liman makineleri, kablo köprüleri ve diğer alanlarda yaygın olarak kullanılır.

2.Sistem konfigürasyonu ve modeli

(1). Asansör tel halat çapı 8-16mm'dir

(2). Tel halat bilgisayar kusur dedektörünün toplam modeli E15/E20'dir

3. Özellikler

Standartlar: GB/T21837-2008, ASTM E1571-2001 (Ferromanyetik çelik tel halatın elektromanyetik muayenesi için standart spesifikasyon), GB/T5972-2006/ISO 4309:90, GB8918—2006

Tespit aralığı: Φ1.5—30 mm (farklı sensör seçin)
Sensör ve tel halat arasındaki bağıl hız: 0.0—6.0 m/s En iyi seçim: 0.3—1.5 m/s
Kılavuz kovan ve tel halat arasındaki en iyi boşluk: 2—6 mm, izin verilen boşluk: 0—15mm

Çıktı dosya türü: Word dosyaları çıktı

Alarm: Sesli ve ışıklı alarm
Kırık tel halat konumu (LF) tespiti
Niteliksel yargı doğruluğu: %99.99
Nicel değerlendirme
Hassasiyet tekrarlanabilirlik hatası: ±0.055%
Görüntüleme hatası: ±0.2%
Konum tespit hatası (L): ±0.2%
Güç: 5V bilgisayar güç kaynağı
SENSÖR AĞIRLIĞI: < 10kg (Normal sensör)

Ortam sıcaklığı -10℃~40℃

Hava basıncı: 86~106Kpa

Bağıl nem: ≤%85

4.Teknik çekirdek ve yasal yeterlilik

(1). Sanal enstrüman: tel halatın sonsuz belirsizliği. Yalnızca sanal enstrüman teknolojisini kullanarak, geleneksel enstrümanı yazılımla değiştirerek ve bilgisayarı doğrudan örnekleme için kullanarak, tüm tel halat sürecini tarayan bir film izlemek gibi kaçırılan denetim ve yanlış yargılamayı önleyebiliriz, sonuçlar doğru ve tekrarlanabilir.

(2). Üçlü belirleme enstrümanı: farklı endüstrilerdeki tel halat hurda ulusal standartlarına göre, bu ürün elektromanyetik nitel, nicel, konumlandırma, tel halatın iç ve dış kırık telleri, pas, aşınma, metal kesit alanı değişimi, gevşek teller, atlama telleri, deformasyon, malzeme anormallikleri ve diğer kusurların çevrimiçi tahribatsız muayenesini uygular.

(3). Yasal enstrümanlar: ulusal ölçüm yasası ve ulusal üretim güvenliği yasası hükümlerine göre, her enstrüman ulusal ölçüm enstitüsü tarafından üçüncü taraf olarak astm1571-2006 ve GB/ t21387-2008 Amerikan standardına göre incelenir ve test raporu yasal yeterlilik elde etmek için verilir.

5.Teknik göstergeler

Tüm tel halat çap aralığı tespit edilebilir: Φ 1.5-300 - mm (farklı seri spesifikasyon sensörü yapılandırmak gerekir)

Sensör ve tel halat arasındaki bağıl hız: 0.0 -- 6.0 m/s en iyi: 0.3 -- 1.5 m/s

Sensör kılavuz kovanı ve tel halat arasındaki en iyi boşluk 2 -- 6 mm'dir ve izin verilen boşluk 0 -- 15mm'dir

Kırık tel kusuru (LF) tespit yeteneği

Niteliksel: tek konsantre kırık tel niteliksel tespit doğruluğu %99.99'dur

Nicel: tek bir yerde kırık kök sayısı bir veya eşdeğer bir kök yanlış yargılamaya izin verir

Tek merkezi kök kırığı ile 100 kattan fazla nicel tespit hatasızdır, doğruluk oranı ≥%92'dir

Metal kesit alanı değişiminin nicel oranı (LMA)

Tespit hassasiyeti tekrarlanabilirliğinin izin verilen hatası: ±0.055%

Tespit doğruluğu göstergesinin izin verilen hatası: ± 0.2%

Konum (L) tespit yeteneği: tespit uzunluğu yüzde hatası: ±0.2%

Güç kaynağı: bilgisayar pil gücü 5V

Sensör ağırlığı: yaygın olarak kullanılan spesifikasyon < 10kg

Ortam sıcaklığı: -10℃~40℃ atmosfer basıncı: 86~106Kpa  bağıl nem: ≤%85
