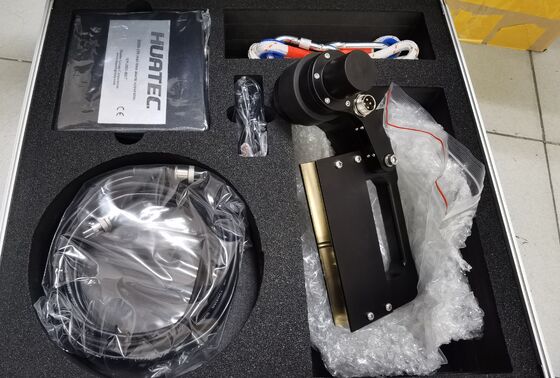

HRD-150 Industrial Wire Rope Defectoscope Virtual Instrument Quantitative Positioning NDT Detector for Elevator Mining Crane Rope Inspection (HİRD-150 Endüstriyel Tel İpi Defektoskopu)

HRD-150 Endüstriyel Tel Halat Kusur Dedektörü Sanal Cihaz Kantitatif Konumlandırma NDT Dedektörü Asansör Madencilik Vinç Halat Muayenesi İçin

I. Ürün Genel Bakışı

◆ Tel halatın iç ve dış kırık telleri, aşınma, korozyon, deformasyon, gevşek teller, atlama telleri, malzeme değişiklikleri ve diğer kusurları çevrimiçi olarak test edebilir.

◆ Test sonuçları farklı endüstrilerin standartlarını karşılayabilir ve kırık tel sayısı ve kırık tel alanının toplam kırık tel alanına oranı şeklinde görüntülenebilir.

◆ Doğrudan örnekleme, işleme ve analiz için bilgisayar USB arayüzü, çevrimiçi sesli ve ışıklı alarm ve gerçek zamanlı sonuç gösterimi.

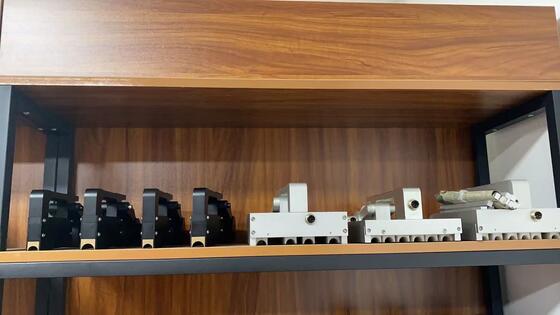

◆ Sensör dairesel yapı, çevresel sarma, eksenel manyetizasyon, tel halatın doygunluk durumuna manyetizasyonu.

◆ Sensör, su geçirmez, toz geçirmez, darbeye dayanıklı ve neme dayanıklı alaşımlı alüminyum kabuk kullanır.

◆ Kararlı çalışma, güvenilir performans, yüksek tespit doğruluğu, güçlü anti-parazit performansı, doğru veri.

◆ Yazılım, Windows98/2000 / xp/Vista/windows7 çeşitli bilgisayar işletim sistemlerine uyumludur.

◆ Ulusal ölçüm yasası ve ulusal üretim güvenliği yasası hükümlerine uygun olarak, her cihaz ulusal ölçüm enstitüsü tarafından üçüncü taraf olarak Amerikan standardı ASTM1571'e göre denetlenir ve yasal yeterlilik elde etmek için test raporu verilir.

◆ Madencilik, teleferik, kaldırma ekipmanları, asansör, liman makineleri, kablo köprü ve diğer alanlarda yaygın olarak kullanılır.

2.Sistem konfigürasyonu ve modeli

(1). Asansör tel halat çapı 8-16mm'dir

(2). Tel halat bilgisayar kusur dedektörünün toplam modeli E15/E20'dir

3. Özellikler

Standartlar: GB/T21837-2008, ASTM E1571-2001 (Ferromanyetik çelik tel halatın elektromanyetik muayenesi için standart spesifikasyon), GB/T5972-2006/ISO 4309:90, GB8918—2006

Tespit aralığı: Φ1.5—30 mm (farklı sensör seçin)
Sensör ve tel halat arasındaki bağıl hız:0.0—6.0 m/s En iyi seçim:0.3—1.5 m/s
Kılavuz kovan ve tel halat arasındaki en iyi boşluk: 2—6 mm, izin verilen boşluk:0—15mm

Çıktı dosya türü: Word dosyaları çıktı

Alarm: Sesli ve ışıklı alarm
Kırık tel halat konumu (LF) tespiti
Niteliksel yargı doğruluğu: %99.99
Kantitatif değerlendirme
Hassasiyet tekrarlanabilirlik hatası: ±0.055%
Görüntüleme hatası: ±0.2%
Konum tespit hatası,(L): ±0.2%
Güç:5V bilgisayar güç kaynağı
SENSÖR AĞIRLIĞI: < 10kg (Normal sensör)

Ortam sıcaklığı -10℃~40℃

Hava basıncı:86~106Kpa

Bağıl nem: ≤85%

4.Teknik çekirdek ve yasal yeterlilik

(1). Sanal cihaz: tel halatın belirsiz belirsizliği. Yalnızca sanal cihaz teknolojisini kullanarak, geleneksel cihazı yazılımla değiştirerek ve bilgisayarı doğrudan örnekleme yapmak için kullanarak, bir filmi izlemek gibi, tel halatın tüm sürecini tarayarak, sonuçların doğru ve tekrarlanabilir olmasını sağlayarak, kaçırılan muayene ve yanlış yargılamayı önleyebiliriz.

(2). Üç belirleyici cihaz: farklı endüstrilerdeki tel halat hurda ulusal standartlarına göre, bu ürün elektromanyetik nitel, nicel, konumlandırma, çevrimiçi tahribatsız tel halatın iç ve dış kırık telleri, pas, aşınma, metal kesit alanı değişimi, gevşek teller, atlama telleri, deformasyon, malzeme anormallikleri ve diğer kusurları uygular.

(3). Yasal cihazlar: ulusal ölçüm yasası ve ulusal üretim güvenliği yasası hükümlerine göre, her cihaz ulusal ölçüm enstitüsü tarafından üçüncü taraf olarak astm1571-2006 ve GB/ t21387-2008 Amerikan standardına göre denetlenir ve test raporu yasal yeterlilik elde etmek için verilir.

5.Teknik göstergeler

Tüm tel halat çapı aralığı tespit edilebilir: Φ 1.5-300 - mm (farklı seri spesifikasyon sensörü yapılandırmak gerekir)

Sensör ve tel halat arasındaki bağıl hız: 0.0 -- 6.0 m/s en iyisi: 0.3 -- 1.5 m/s

Sensör kılavuz kovanı ve tel halat arasındaki en iyi boşluk 2 -- 6 mm'dir ve izin verilen boşluk 0 -- 15mm'dir

Kırık tel kusuru (LF) tespit yeteneği

Niteliksel: tek konsantre kırık tel niteliksel tespit doğruluğu %99.99'dur

Nicel: tek bir yerde kırık kök sayısı bir veya eşdeğer bir kök yanlış yargılamaya izin verir

Tek merkezi kök kırığı ile yüz katından fazla nicel tespit hatasızdır, doğruluk oranı ≥92'dir

Metal kesit alanı değişimi nicel oranı (LMA)

Tespit hassasiyeti tekrarlanabilirliği için izin verilen hata: ±0.055%

Tespit doğruluğu göstergesi için izin verilen hata: ± 0.2%

Konum (L) tespit yeteneği: tespit uzunluğu yüzde hatası: ±0.2%

Güç kaynağı: bilgisayar pil gücü 5V

Sensör ağırlığı: yaygın olarak kullanılan spesifikasyon < 10kg

Ortam sıcaklığı: -10℃~40℃ atmosfer basıncı: 86~106Kpa  bağıl nem: ≤85%
