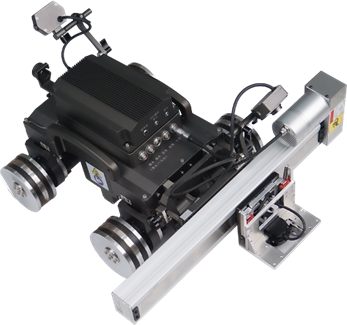

TG-M704 Magnetic Crawler C-scan korozyon kalınlığı ölçüm sistemi 0.04mm doğruluk ve çelik için 2 ~ 120mm aralığı ile.

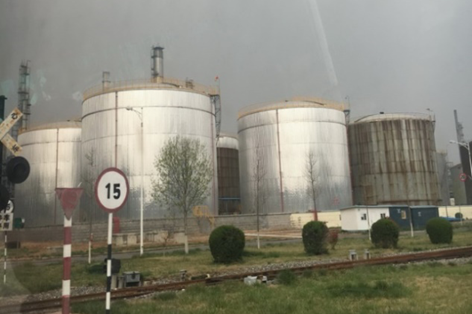

TG-M704 Manyetik Paletli C-tarama Korozyon Kalınlığı Ölçüm Sistemi, uzaktan kumandayla yüksek irtifa duvar kalınlığı korozyonunun hızlı tespitini sağlar. Bu yenilikçi sistem, iskele kurma, korozyon önleyici katmanların yüzey cilalaması ve bağlayıcı uygulama ihtiyacını ortadan kaldırır.

• Güvenli bağlantı için nadir topraktan üretilmiş yüksek mukavemetli kalıcı mıknatıslı tekerlekler kullanır - elektrik kesintisi sırasında bile düşmez
• Ferromanyetik bileşenler üzerinde yatay, dikey ve ters çevrilmiş çok yönlü hareketler gerçekleştirir
• Hızlı korozyon taraması ve lokalizasyonu için elektromanyetik ultrasonik kalınlık ölçüm probu ile donatılmıştır
• Şüpheli korozyon alanlarının yoğun ve doğru şekilde taranması, duvar korozyonunun miktarını belirler
• Kapsamlı kalınlık analizi için standart A, B ve C tarama ekranları
• Gerçek zamanlı inceleme yüzeyi izleme için entegre video kamera
• Otomatik tarama için önceden ayarlanmış tarama izleri ile uzaktan kumanda işlemi

• Entegre ön görüş ve arka görüş çift kameralarıgerçek zamanlı izleme ve yörünge kontrolü için
• Ağır yük kapasiteli güçlü manyetik emiş(16 kg'a kadar dikey yukarı hareket yükü)
• Çoklu hareket duruşları: dikey, yatay, eğimli ve ters çalışma
• Dört motorlu dört tekerlekten çekiş ve milimetre düzeyinde programlanmış adım algılamayla yüksek hareket hassasiyeti
• Kolay manevra kabiliyeti için küçük dönüş yarıçapına sahip kompakt tasarım
• Makro video gözetimi ile hareket odaklı rehberlik
• İsteğe bağlı kusur işaretlemesi ile mesafe konumlandırma (hata ≤30mm)
• Profesyonel tarama kelepçeleme mekanizması, hareket stabilitesi ve prob bağlantısı sağlar
• Özel kablolar, patlamaya dayanıklı fişler ve sızıntı koruması ile yüksek elektrik güvenliği
• EAMT ve devre modülleri için mühürlü koruyucu kutu

• Ana Bilgisayar: CPU ≥ i5/4GHz dört çekirdekli, 10,6" yüksek parlaklıkta HD ekran, 500G yüksek hızlı sabit disk, IPX3 koruması
• Kontrol kablosu: 30m (özelleştirilebilir ≤50m)
• Hareket yolları: doğrusal, zikzak ve yay tipi tarama modelleri
• Boyuna hareket: adım hızı 5~200 mm/s, bariyer geçme yeteneği ≤4 mm
• C-tarama braketi: 300 mm toplam hareket (özelleştirilebilir), hız 0-80 mm/s
• Minimum yüzey eğrilik yarıçapı: ≥0,75m (kalan yükseklik yok), ≥1,5m (kaynak dikişleriyle)
• Paletli gövde: 350×330×230mm, 17kg ağırlık, Φ450mm deliklerden geçer
• Kontrolör: 220×145×60 mm, 3,5" dokunmatik ekran, 0,4 kg ağırlık
• Video: çift kamera, 3 milyon piksel/2304×1296 çözünürlük
• Güç: AC100~240V, 50/60Hz, ≤200VA tüketimi
• Çalışma koşulları: -10°C~+50°C, Nem ≤%85 Bağıl Nem

• Yüzeyin parlatılmasına gerek yoktur - bağlayıcı olmadan korozyon önleyici kaplamaya ve pasa nüfuz eder
• 4 mm kalınlığa kadar yüzey kaplamaları ile kalınlık ölçümü
• Esnek prob yerleşimi için ±25°'ye kadar dik olmayan ölçüm
• Çoklu görüntüleme formatları: dijital değerler, A taraması, zamana dayalı B taraması ve mesafeye dayalı B taraması
• Üç kalınlık ölçüm moduna sahip uzman akıllı algoritma
• Özelleştirilebilir değerlere sahip yerleşik malzeme kayma dalgası hızı veritabanı

• Kalınlık ölçüm doğruluğu: 0,04 mm
• Ölçüm aralığı: 2~120mm (Çelik)
• Çalışma mesafesi/kaldırma: ≤4mm
• Dik olmama: ±25°
• Ses hızı aralığı: 1000~9999 m/s, ayar artışı 1 m/s
• Kapı fonksiyonu: otomatik kapı, manuel tek kapı, manuel çift kapı
• Elektromanyetik ultrason probu: manyetik emme ≤15N, Φ30×44mm, ağırlık ≤80g
• Çalışma sıcaklığı: -10~+50°C

• Eş zamanlı ekrankalınlık, A, B ve C tarama sonuçları
• Doğrudan test kaydı oluşturmakalınlık değeri listeleriveri analizi için
• (32/64 bit) işletim sistemleriyle uyumlu
