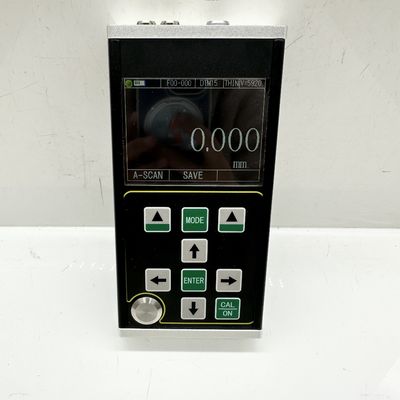

TG-5700 Yüksek hassasiyetli ultrasonik kalınlık ölçer
TG-5700, A/B tarama yeteneğine sahip yeni nesil el taşınabilir yüksek hassasiyetli dijital ultrasonik kalınlık ölçeridir.Ultrasonik kalınlık ölçümünün dürtü yansıması ilkesini kullanmak, 0.001mm ölçüm çözünürlüğü ve 0.15mm kadar incelik alanı ile olağanüstü bir doğruluk sağlar.
Ürün Genel Görünümü
Bu gelişmiş enstrüman, servis sırasında borulardaki ve basınçlı kaplardaki korozyona neden olan incelemeyi izlerken, plakaları ve işlenmiş bileşenleri doğru bir şekilde ölçer.metalürji, gemi yapımı, havacılık ve enerji endüstrileri. Ultrasonik kalınlık ölçer için Kalibrasyon Spesifikasyonu (JJF 1126-2004) ile uyumludur.
Ana işlev özellikleri
- Çoklu görüntüleme modları: A taraması, B taraması ve sayısal görüntüleme
- Ultra ince parçalar için eşsiz "çoklu yankı" teknolojisi ile geniş ölçüm aralığı (minimum 0.15mm çelik)
- 0.001mm'ye kadar çözünürlük ve ±0.002mm'lik tekrar çözünürlük ile yüksek hassasiyetli ölçüm
- Yüzey boyaları ve kaplamaları olan malzemeler için penetrasyon kaplama ve yankı-echo ölçümü
- Çoklu ölçüm modları: geleneksel iş parçaları için MB-E, E-E, ME-E; ince parçalar için THIN modu
- Sayısal modlar: geleneksel kalınlık, fark/azalma hızı ve maksimum değer modları
- Çift güçlendirme modu: otomatik ve manuel güçlendirme kontrolü
- El/otomatik kapatma ayarları ile enerji tasarrufu fonksiyonu
- Çift kristal ve tek kristal, 20MHz'e kadar yüksek frekanslı dahil olmak üzere çeşitli probları destekler
- Kütle depolama kapasitesi: 100.000 kalınlık değeri, 500 A tarama dalga şekli, 500 B tarama dalga şekli
- 3.5 inç renkli TFT-LCD ekranı 320x240 QVGA çözünürlüğü ile
- Çoklu kalibrasyon yöntemleri: tek nokta, çok nokta ve manuel kalibrasyon
- Metrik/İmperyal birim dönüşümü ve İngilizce dil desteği
Uygulanabilir Malzemeler
Metallerin kalınlığını ölçmek için uygundur (çeli, dökme demir, alüminyum, bakır), plastik, seramik, cam, reçine, cam lif ve diğer ultrasonik iletkenler.
Temel İlkeler
Ultrasonik kalınlık ölçümü, ışık dalgası ölçümüne benzer şekilde çalışır.Malzeme kalınlığı malzeme ile ultrasonik yayılma zamanını hassas ölçerek belirlenir.
Spesifikasyon parametreleri
Not: Şirket, önceden bildirim olmadan teknik değişiklikler yapma hakkını saklı tutar.
| Parametreler |
TG-5700 Özellikleri |
| Sonda tipi |
Tek kristal prob / çift kristal prob |
| Ölçüm aralığı (45# çelik) |
0.15mm - 1800mm |
| İfade istikrarı |
Yüksek istikrar ve güvenilirlik için sıfır geçiş ve çoklu yankı teknolojisi |
| Ölçüm sıklığı |
4Hz, 8Hz, 16Hz. |
| Karar |
0.1mm, 0.01mm, 0.001mm |
| Doğruluk |
0.001mm |
| Nabız jeneratörü |
Otomatik sonda eşleşmesi ile negatif kare dalga emisyonu |
| Ses hızı aralığı |
400-19999m/s |
| Kalibrasyon bloğu |
4 mm (çeli) |
| Otomatik kapatma |
5 dakika, 10 dakika, 20 dakika veya manuel kapatma |
| Sonda kalibrasyonu |
Tek nokta kalibrasyonu, çok nokta kalibrasyonu |
| Kazanç |
Otomatik kazanç kontrolü, El kazanç kontrolü (0-70dB) |
| Bulma modu |
Radyo frekansı (RF), pozitif yarı dalga (POS), negatif yarı dalga (NEG), tam dalga (FULL) |
| Ölçüm modu |
MB-E, E-E (penetrasyon kaplama), ME-E (çoklu yankı), THIN ( ince duvar) |
| Sayısal mod |
Kalınlık değeri, fark/azalma oranı, maksimum/asgari değer |
| A tarama modu |
Kullanılabilir |
| B tarama modu |
Kullanılabilir |
| Bağlantı işareti |
Kullanılabilir |
| Pil göstergesi |
Kullanılabilir |
| Dil |
İngilizce |
| Birim |
mm/inç |
| Menü işlevi |
Kullanılabilir |
| Yazılım fonksiyonu |
Dinamik geçit ayarlama, boşaltma, yankı boşaltma, yankı dondurma, çeviri ve ölçeklendirme |
| Depolama fonksiyonu |
100,000 kalınlık değerleri (100 grup), 500 A tarama dalga şekli, 500 B tarama dalga şekli |
| Makine programı yükseltme |
Kullanılabilir |
| Görüntüle |
3.5" QVGA (320×240) renkli TFT-LCD ekranı |
| Veri iletimi |
RS-232 seri iletişim ve USB |
| Çalışma sıcaklığı |
-10°C'den +50°C'ye kadar (özel gereksinimler: -20°C) |
| Çalışma voltajı |
Dört düşük voltajlı AA pil |
| Genel boyut |
204 x 100 x 36 (mm) |
| Toplam Ağırlık |
310 g (batarya olmadan) |
| Akü |
4 AA kuru pil |

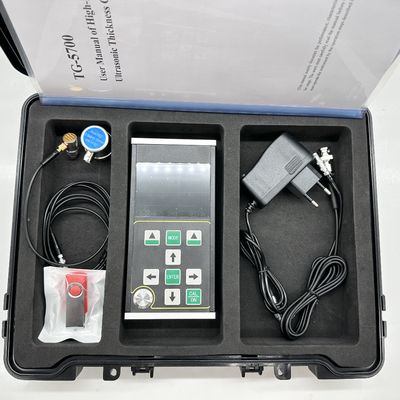

Standart Teslimat
- Ana birim TG-5700 - % 1
- 2.5M Φ20 tek elemanlı dönüştürücü (sınav aralığı 4-1800mm) - 1pc
- Koplant şişesi - 1pc
- Çanta - 1 adet
- Kullanım kılavuzu - 1 adet
- Kalibrasyon sertifikası - 1pc
İsteğe bağlı aksesuarlar
- Farklı frekanslı çeşitli sondlar, tek sond 8mm/10mm/12mm ve TR ultrasonik kalınlıklı sondlar
- Çeşitli basamaklı çentik blokları
- PC Data yazılımı
Paketleme
Standart ihracat paketi, kanton
İsteğe bağlı problar
| Sonda Modeli |
Sıklık |
Boyut |
Aralık |
| TS400 Çift kristal sonda |
10MHz |
5 mm |
0.5-50mm |
| TS500 Çift kristal sonda |
5MHz |
5 mm |
1.0-65mm |
| TS510 Çift kristal sonda |
5MHz |
10 mm |
1.0-500mm |
| DTM15 Tek kristal sonda |
15MHz |
6 mm |
0.15-22.5mm |
| DTM7.5 Tek kristal sonda |
7.5MHz |
6 mm |
0.5-22.5 mm. |
| DTM10 Tek kristal sonda |
10MHz |
6 mm |
0.3-22.5mm |
| DTM5 Tek kristal sonda |
5MHz |
6 mm |
1.0-22.5mm |
| BD510 Tek kristal sonda |
10MHz |
10 mm |
1-1000 mm |
| BD212 Tek kristal sonda |
2MHz |
12 mm |
4-1800 mm |
| Çifte kristal sonda kablosu |
- |
| Tek kristal prob kablosu |
- |
