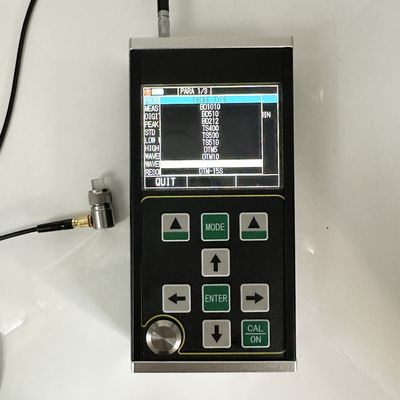

TG-5700 Yüksek hassasiyetli ultrasonik kalınlık ölçer A/B tarama modu ve 0.001mm çözünürlük

TG-5700, A / B taraması ile yeni bir el el yüksek hassasiyetli dijital ultrasonik kalınlık ölçeridir.Bu, ultrasonik dalgasını sabit bir hızda yaymak ve arkasından yansıma almak için malzeme kalınlığını ölçmek için uygundur.Ölçüm çözünürlüğü 0.001mm ve ölçüm aralığı 0.15mm kadar ince (çelik).

Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Öte yandan, kullanım sırasında korozyondan sonra üretim ekipmanlarındaki boruların ve basınçlı kapların incelme derecesini izleyebilir.Petrolde kullanılabilir., kimyasal endüstri, metalürji, gemi yapımı, havacılık, enerji ve diğer alanlar.

Bu ürün aşağıdaki standartlara uymaktadır: Ultrasonik kalınlık ölçümü için kalibrasyon özelliği (JJF 1126-2004).

• Bu ürünün A tarama modu, B tarama modu ve sayısal görüntüleme modu vardır.
• Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için benzersiz "çoklu yankı" teknolojisi benimsenmiştir, en az ölçüm kalınlığı 0.15mm (çelik)
• Bu ürün kalınlığı yüksek hassasiyetle ölçebilir ve maksimum ölçüm çözünürlüğü 0.001mm'ye ulaşabilir; Tekrar çözünürlük ± 0.002mm'ye ulaşabilir
• Penetratif kaplama ve yankı için yankı ölçümün fonksiyonlarına sahiptir, yüzeyde boya katmanı ve kaplama olan malzemeleri ölçmek için kullanılır
• Çoklu ölçüm modları: mb-e, E-E ve me-e modları geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod ince parçaların ölçümünü gerçekleştirir
• Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azaltma oranı modu ve maksimum değer modu
• İki kazanç modu: otomatik kazanç / manuel kazanç
• Enerji tasarrufu fonksiyonu ile manuel kapatma ve otomatik kapatma ayarlanabilir
• Çift kristal prob ve tek kristal prob da dahil olmak üzere çeşitli probları destekler ve 20MHz'ye kadar yüksek frekanslı sondayı destekler
• Toplu depolamayı destekler ve aynı anda 100000 kalınlık değeri, 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir
• 320x240 yüksek çözünürlüklü (QVGA) büyük 3,5 inç renkli TFT-LCD ekranı
• Çeşitli kalibrasyon yöntemlerine sahiptir, tek nokta kalibrasyonu, çok nokta kalibrasyonu ve manuel kalibrasyon modlarını destekler.ve aynı anda ses hızı ve sonda sıfır pozisyonu kalibre edebilirÇifte kristal sondasının v-yolu düzeltmesini destekler.
• Metrik ve İngiliz sisteminin dönüştürülmesini destekler; Milimetre ve inç birimleri arasında geçiş yapabilir
• İngilizce gösterimi destekler.

Metallerin kalınlığını ölçmek için uygundur (pürüz, dökme demir, alüminyum, bakır vb.), plastikler, seramikler, camlar, reçinler, cam lifleri ve diğer iyi ultrasonik iletkenler.

Ultrasonik kalınlık ölçümünün prensibi ışık dalgası ölçümüne benzer.Malzeme arayüzüne ulaştığındaÖlçülen malzemenin kalınlığı, malzemede ultrasonik yayılma süresini doğru bir şekilde ölçerek belirlenir.

Not: Şirket önceden bildirim vermeden teknik değişiklikler yapma hakkını saklı tutar.

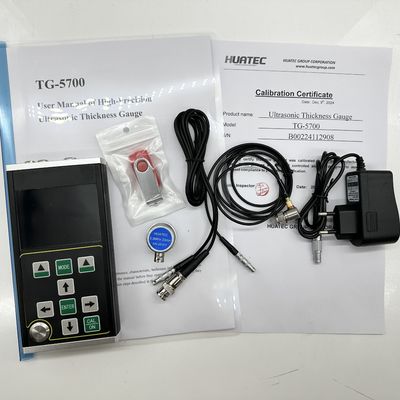

• Ana birim TG-5700 - % 1
• 2.5M Φ20 tek elemanlı dönüştürücü, test aralığı 4-1800mm - 1pc
• Koplant şişesi - 1pc
• Çanta - 1 adet
• Kullanım kılavuzu - 1 adet
• Kalibrasyon sertifikası - 1pc

• Farklı frekanslı çeşitli sondlar, tek sond 8mm/10mm/12mm ve TR ultrasonik kalınlıklı sondlar
• Çeşitli basamaklı çentik blokları
• PC Data yazılımı

Paketleme: Standart ihracat paketi, kanton
