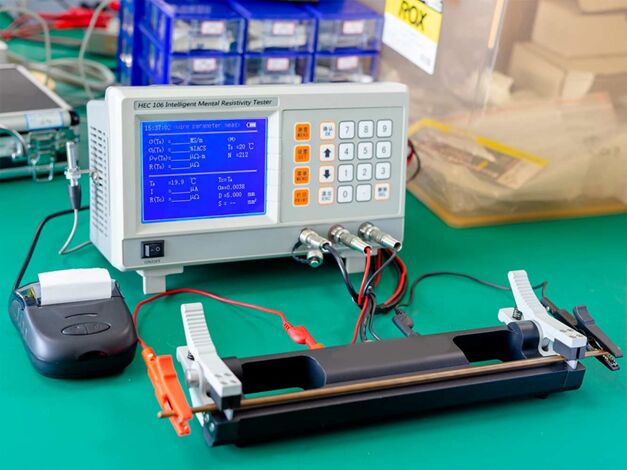

HEC-106 Akıllı Metal Folyo Direnç Direnci İletkenlik Ölçüm Cihazı
1. Genel Bakış
HEC-106 Akıllı metal folyo direnç ölçüm cihazı firmamızın patentli bir ürünüdür. Metal folyonun ve ince metal kayışın direncini ve iletkenliğini ölçmek için dünyadaki tek taşınabilir ve tam otomatik cihazdır. Yüksek teknoloji ürünlerinin tasarımı, akım-gerilim dört terminalli ölçüm yöntemini, gelişmiş elektronik teknikleri, tek çip tekniğini ve otomatik algılama teknolojisini benimser. Performanslar GB/T22638.6'nın teknik gerekliliklerine tamamen uygundur.-2016. Metal folyo, ince metal kayış, pil sekmesi, elektrik elektrikçisi, elektrik motoru, meslektaşlar ve araştırma enstitüleri gibi yeni enerji alanları vb. alanlarda yaygın olarak uygulanabilir.
2.Ana Parametreler
|
Parametre
Öğe
|
Direnç
|
İletkenlik
|
Rezistans
|
|
Ölçüm aralığı
|
0,01μΩ·m~2,5μΩ·m
|
0,4MS/m~100MS/m
%0,69 IACS~%172 IACS
|
0.1μΩ~150Ω
|
|
Çözünürlük
|
10-4~10-6µΩ·m
|
0,01~%0,001 IACS
|
0.1μΩ(ben=1A)
|
|
Kesinlik
|
±%0,25
|
±%0,25
|
100μΩ~150Ω:±%0,15
|
|
Sıcaklık ölçümü
|
-10°C~+55°C Hassasiyet ±0,2°C(0°C~+40°C)
|
|
Cihazın dahili sabit akımı
|
16μA seviyesi~1A seviyesi(Ölçüm gereksinimine göre otomatik seçim)
|
|
ölçüm fikstürü
|
Dia.0.1mm-10mm tel veya çubuk için HJ-300(300mm) taşınabilir test fikstürü ile. Şerit tipi metal folyoyu ve ince metal kemeri ölçün
|
|
Otomatik sıcaklık telafisi
|
Ölçülen değer otomatik olarak 20'deki değere telafi edilecektir.°C.
|
|
ölçüm öğeleri
|
standart R' boyutunda oda sıcaklığında DC direnci(T0),direnç ρv,oda sıcaklığı direnci R(T0),direnç R
|
|
Çıktı verileri
|
Tarih, saat, sıcaklık düzeltme katsayısıave metal folyonun çeşitli ölçüm değerleri
|
|
Normal çalışma ortamı
|
Sıcaklık: 0°C~+40°C; bağıl nem: %0~80
|
|
Görüntülemek
|
Arkadan aydınlatmalı geniş LCD ekran, aynı anda birden fazla ölçüm parametresini görüntüleyebilir.
|
|
Güç kaynağı
|
7Ah/7,4V şarj edilebilir lityum pil; yalnızca pil güç kaynağı, 15 saatin üzerinde ortalama çalışma saati
|
|
Dahili hafıza
|
1000 grup ölçülen veriyi kaydedebilir.
|
|
PC iletişim modu
|
RS232 seri bağlantı noktası
|
|
Ağırlık
|
Ev sahibi:2,2 kg Taşınabilir ölçüm fikstürü:1 kg
|
|
Ana bilgisayar boyutu
|
285(G)*158(Y)*120(D)
|
|
Ana makine kabuğu
|
Darbelere dayanıklı mühendislik plastiği
|
|
Paketleme ve koruma
|
Ana bilgisayar, HJ-300 ölçüm fikstürü (300mm, Dia.0.1mm-10mm tel veya çubuk), şarj cihazı, iletişim kablosu, kalibrasyon direnci, kullanım kılavuzu ve mini yazıcıyı içerir.
|
İsteğe bağlı aksesuarlar:
Kalibrasyon standart direnci: 1mΩ,10mΩ,100mΩ,1Ω,1mΩ,10Ω,100Ω
3. Cihazın ana özellikleri
Standart boyutta metal folyonun, ince metal kayışın, oda sıcaklığındaki DC direncinin direncini ölçmek için kullanılır.
O Gelişmiş elektronik, tek çipli ve otomatik ölçüm tekniklerini üstün otomatik işlevler ve basit operasyonla tek bir cihazda birleştiriyor.
O Ölçülen tüm sayısal değerler, herhangi bir hesaplamaya gerek kalmadan tuşa tek bir basışla elde edilebilir. Cihaz sürekli, hızlı ve doğru ölçümler için yeterlidir.
O Pil güç kaynağı küçük boyutlu olduğundan taşıması kolaydır, iç mekan ve açık alan kullanımına uygundur.
O Geniş ekran ve yazı tipiyle. Direnç, standart boyutta oda sıcaklığı DC direnci, direnç, sıcaklık, ölçüm akımı ve sıcaklık kompanzasyon katsayısı dahil ölçülen değerleri ve yardımcı parametreleri aynı anda görüntüleyebilir.
O Bir cihazın birden fazla uygulaması vardır ve iki ölçüm arayüzü vardır: metal folyo oda direnci ölçüm arayüzü ve DC direnç ölçüm arayüzü.
O Otomatik sabit akım seçimi, otomatik akım ters çevirme, otomatik sıfır noktası düzeltme fonksiyonları ve termal voltajın hat direncine neden olduğu hatanın üstesinden gelir ve her ölçümün doğruluğunu sağlar.
▶ Cihaz, ortamın sıcaklık sensörü ve çeşitli malzemelerin sıcaklık katsayısı ile birlikte gelir ve sıcaklık otomatik olarak telafi edilir.
▶Cihazın otomatik kalibrasyonunu gerçekleştirmek için ilgili yazılımla birlikte isteğe bağlı kalibrasyon direnci serisi.
O Özel portatif dört terminalli ölçüm aparatı, farklı folyo ve bant malzemelerinin hızlı ölçümleri için uygundur.
O Yerleşik veri akümülatörü, 1000 grup ölçüm verisini ve parametresini kaydedebilir ve kaydedebilir. Ana bilgisayara bağlanarak raporun tamamı oluşturulabilir.
