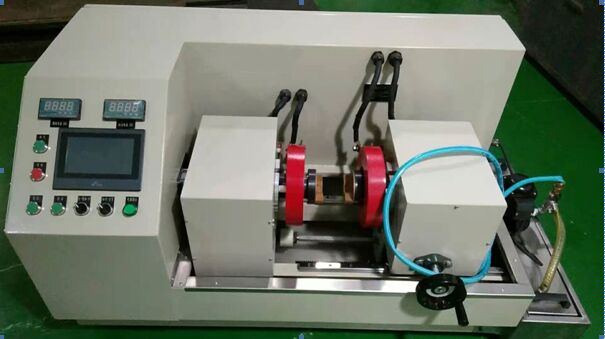

Eğitim amacıyla yüksek hassasiyetli manyetik parçacık hatası dedektörü

Eğitim amacıyla yüksek hassasiyetli manyetik parçacık hatası dedektörü

1Ekipman bileşenlerinin açıklaması

1.1Elektrikli kontrol dolabı (1)

  Bağımsız elektrikli kontrol dolabı, tüm elektrikli yönetici bileşenler bu kontrol dolabına monte edilmiştir,ve elektrikli kontrol dolabı hava filtreleme ve dolaşımlı ısı dağılımı cihazı ile donatılmıştırYüksek kaliteli çelik ile kaynaklı;

Arka tarafta su geçirmez bir kapağı olan ve siyah ışık lambasının güç çıkışı olan 220V 50HZ bir püskürtme pompası yerleştirilmiştir.

Bu dolaba devre kesici, kontaktor, kontrol bileşenleri, transformatörler, düzleyici, tetikleyici, enerji vb. yerleştirilmiştir.

1.2Kontrol paneli (2)

Panelin ön tarafı, ayarlama ve görüntüleme için dokunmatik ekran, AC dijital ammeter ve acil durma düğmesi ile tasarlanmıştır.

Anahtarlar ve fonksiyon ayarları bu alanda tasarlanmıştır.

1.3Elektrot sabitleme kutusu (3)

Sabit elektrot kutusu 10 mm yüksek kaliteli çelik levha ile kaynaklanmıştır ve ön ve arka iki kapı ayırılabilir.

1.4Elektrot hareket kutusu (5)

Elektrot hareket kutusu herhangi bir pozisyonda durulabilir, sıkıştırma mesafesini ayarlamak için kullanılabilir ve bir park kilid fonksiyonu vardır.

1.5Manyetik süspansiyon karıştırma ve püskürtme sistemi (6)

Ekipman, alt kısmında V şeklinde bir yapı olan ayrı bir manyetik süspansiyon tankı ve üst kısmına monte edilmiş bir karıştırma püskürtme elektrik pompası ile tasarlanmıştır.Bu kısım bir hortum ile sump tankına bağlıdır, ve bir manuel püskürtme tabancası sump tankının ön tarafına monte edilmiştir.

Sistem güçlü bir karıştırma yapısına sahiptir, V şeklindeki yapısı manyetik tozun kolay bir şekilde düşmemesini sağlar ve püskürtme basıncı ayarlanabilir;

Kapasite 20L'dir.

1.7Manyetize ve demanyetize güç kaynağı sistemi:

Ekipman, bağımsız iki set mıknatıslama güç kaynağı olan AC mıknatıslama yöntemini benimser.Kontrol edilebilir modül dönüştürücü teknolojisi devrenin akımını kontrol etmek için kullanılır, ve izole voltaj elektrotlara ve bobinlere gönderilir. Boyut sürekli ayarlanabilir ve ilgili enstrüman göstergesi ayarlanır. Akım önceden ayarlanabilir,ve alarm önceden ayarlanmış akım yetersiz veya yanlış algılama ve kaçırılmış algılama önlemek için aşıldığında alarm olacak, ve iş parçasının belirtilen manyetizasyon yoğunluğunu elde etmesini sağlar.kalıntı manyetizma hatasını tespit etmek için kullanılabilir.

AC zayıflatma yöntemi demanyetizasyon fonksiyonu ile.

Şu anki yolun malzemesi: tüm kırmızı bakır çubuklar veya bakır kablolar.

1.8Elektrikli kontrol sistemi:

1) Elektriksel kontrol sistemi, kontrol edilebilir modülleri ve koruma cihazlarını, akım ayarlama tetikleyici cihazlarını, ammeterleri içeren OMRON PLC tarafından kontrol edilir.Kontrol düğmeleri ve gösterge lambaları, silindirler, üçlüler, solenoid valfleri, basınç düzenleyici valfler, hava anahtarları, ara röleler, AC kontaktörleri gibi kontrol cihazları. Aşırı yük koruması ile ana güç devre kesici.

2) İnsan-makine arayüzü kontrol sistemi:

Bilgisayar (insan-makine arayüzü sistemi) manyetizasyon akımını, manyetizasyon süresini, manyetizasyonu vb. kontrol eder, bu da algılama doğruluğunu büyük ölçüde artırır,ve otomatik olarak manyetize adım adım işlemi tamamlayabilir, manyetizasyon akım önceden seçimi ve izleme.

Dokunmatik ekran programlanabilir ekran, bir adaptör aracılığıyla PLC programlanabilir denetleyiciyle iletişim kurarak doğrudan sistemin anahtar parametrelerini gösterir.Ve parametreler yetki içinde ayarlanabilir. Ekran tasarımı: Ana sayfa-şirket adı. Herhangi bir dokunuş ana ekrana girebilir - "Ana Menü", "İş Sayfası", "Alarm Kaydı", "Önlemler", "Mevcut Dalga Biçimi",Her fonksiyon tuşuna dokunarak otomatik olarak ilgili ekrana geçebilirsiniz, ve çeşitli tipik iş parçacıklarının işlem parametreleri saklanabilir.

Mıknatıslama akımı önceden ayarlanabilir ve otomatik izleme devri dokunmatik ekran programlanabilir görüntüleme sistemi aracılığıyla oluşturulur.ve önceden seçilen değer ve gerçek geçiş akımı değeri arasındaki hata≤ ±%3.

Sistem hata kendi kendine teşhis fonksiyonu vardır. aşırı akım, düşük akım, anormal hava basıncı, ana devrenin aşırı sıcaklık artışı, ses ve ışık alarmları ve otomatik olarak çalışmayı durdurur.

3) Ekipman kabuğu güvenilir bir şekilde topraklanmıştır ve tüm makinenin yalıtım direnci≥2MOh.

4) Ekipmanın tam güvenlik koruması ve kilitleme ve alarm fonksiyonları vardır.

5) Elektriksel şema şeması, kablolama şeması ve ekipmanın gerçek devresinin tamamen tutarlı olması gerekir.

6) PLC bağlantısı, bağlantıyı korumak için bir ara röle ile donatılmıştır.

7) Her elektrik bileşeninin kablolamaları bir kablo numarasıyla işaretlenmelidir ve her bileşen arasındaki kablolamalar bir kablo yuvası kartı ile donatılmıştır.

2Ana teknik parametreler (Not: HWDC, yarı dalga DC'nin kısaltmasıdır)

* AC manyetik akım:

  Çevre 0-500A sürekli ayarlanabilir, güç kapama faz kontrolü ile

  Dikey 0-1000A (1000A*6T=6000AT) sürekli ayarlanabilir, güç kesme faz kontrolü

*Kontrol yöntemi: önceden seçim ve otomatik telafi

*Ödeme yenilenme hızı: 0.02S/zaman

*Geçici yükleme hızı:≥% 25, 7*24 saat sürekli çalışmaya uygun

*Manyetizasyon etkisi: ultra düşük frekanslı DC komütasyon zayıflama demanyetizasyon, kalıcılık≤0.2MT, ayarlanabilir demanyetizasyon frekansı

* Mıknatıslama yöntemi: çevresel mıknatıslama ve uzunlamalı mıknatıslama, çevresel ve uzunlamalı kompozit mıknatıslama

*Haftalık uzunlu akım hatası oranı:≤ ±% 3

*Yumruk: 0-200mm

*Koil iç çapı: 100 mm

* Güç kaynağı: AC380V ± 10% 50HZ 40KVA (anlık 5S), üç fazlı beş tel sistemi.

*Bölüm: uzunluk 1400*genişlik 600*yükseklik 750

* Duyarlılık: Bir tip (QQI) duyarlılık testi parçası (30/100) tam daire ve çapraz açıkça görüntülenebilir.

* Çin Halk Cumhuriyeti Havacılık Endüstrisi Standartı HB/Z72-1998 "Manyetik Parçacık Denetimi"

* Makine Endüstrisi Bakanlığı'nın "Manyetik Parçacık Hata Dedektörü" JB / T8290-2011 standardını ve endüstri HB / Z72-98 standardını karşılar.

3. Aksesuarlar
