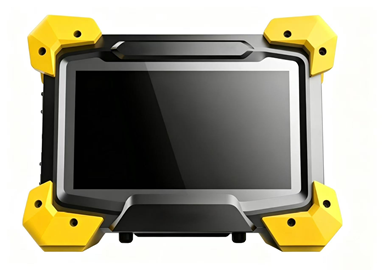

ACFM-X2 Alternating Akım Alanı Ölçüm Sistemi Taşınabilir ACFM Çatlak Dedektörü Metal Yüzey Yakın Yüzey Kusur Testi Boya Epoksi Kaplama Üzerinden

ACFM-X2 Değişen Akım Alan Ölçüm Sistemi Metal Yüzeyi Yakın Yüzey Kusur Denemesi için Taşınabilir ACFM Çatlak Detektörü Boya Epoksi Kaplama ile

Uygulanabilir malzemeler:

Karbon çelik, paslanmaz çelik, alüminyum vb. dahil olmak üzere ferromanyetik ve ferromanyetik olmayan iletken metaller

Uygulanabilir kusurlar:

Yüzey çatlaklarını ve diğer doğrusal kusurları etkili bir şekilde tespit edebilen

Bulma Dayanıklılığı:

En az hata tespit oranı %90'dan fazla

Uygulama Alanı:

Metal yapılarda yüzey ve yüzeye yakın kusurların tespiti

Denetim Derinliği:

Karbon çelik için en fazla derinlik 3 mm'dir; paslanmaz çelik için 5 mm'dir; alüminyum için 8 mm'dir

İzin verilen kaplama türleri:

Boya, epoksi reçine, asfalt vb. gibi iletken olmayan kaplamalar

Araç Gereksinimleri:

En fazla çalışma süresi: 16 saat

Ev sahibi Boyutları: 225mm * 172mm * 76mm

Ağırlık: ≤ 2,1 kg

Çalışma sıcaklığı: -10°C-40°C

Çalışma Nemliği: % 90 oranında nispi hava nemliği

Donanım fonksiyonu gereksinimleri:

Kalem sondası ve standart sondası da dahil olmak üzere birden fazla sond tipini destekler

Geleneksel çok elemanlı dizi problarını destekler (Farklı)

Senkronizasyonlu sıcaklık.kompensasyon fonksiyonu ile yüksek sıcaklıklı sondayı destekler (Farklı)

Denetim sırasında uzaysal hareketin gerçek zamanlı kaydedilmesi için kodlayıcı destekler

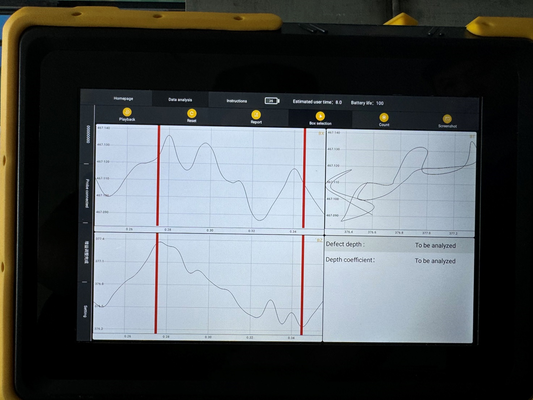

Bx sinyal planı görünümü, Bz sinyal planı görünümü, buttertly.diagram ve eğim diyagramı görüntüleyebilir

Düzenlenebilir denetim frekansını destekler, aralık 1kHz -10kHz

Otomatik veya manuel ayarlanabilir sinyal yoğunluğunu destekler

Denetim sırasında sondanın değişmesini sağlayan, sondanın sıcak değiştirilmesini destekler

Sıcak değişimi ve kodlayıcının bağlantısını kesmeyi destekler

tarama fonksiyonları (örneğin, başlat, durdur, yenilen)

Sonda düğmesi fonksiyonunu destekler: Sonda düğmeleri yazılımı kontrol edebilirsiniz

Yazılım işlev gereksinimleri:

Sistem yazılımı, cihaz kontrolü, sinyal alımı, analiz, vb. yeteneğine sahip Android platformunda çalışır.

Yazılım, prob bağlantısı, denetim parametreleri, pil seviyesi gibi durum bilgilerini gösterebilir. Temel denetim ayarlarını, denetim verilerini içeren yeni proje dosyaları oluşturmayı destekler.ve denetim raporları

Denetim parametrelerini görüntülemek veya ayarlamak için proje dosyalarının ithal/ihraç edilmesini destekler

Parça tipi, malzeme, kaplama kalınlığı, kaynak genişliği, parça sıcaklığı vb. için parametreler ayarlarını destekler

Yazılım işlev gereksinimleri:

* Parametre önerisi fonksiyonuna sahiptir, ayarlı denetim nesnesi bilgilerine dayanan uygun probları ve parametreleri önerir.

* Standart test blokları kullanılarak kalibrasyona izin veren enstrüman hassasiyet ayarlama fonksiyonu

* Defekt derinlik katsayısı kalibrasyon fonksiyonu özellikleri, reterence test blokları kullanarak derinlik coetticient ayarlama izin verir

* Kontrol nesnesine göre kontrol sıklığının ve uyarılma seviyesinin ayarlanmasını sağlayan uyarlanma ayarlama fonksiyonu ile birlikte, enstrüman kazancının otomatik ayarlanması

* Denetim arayüzü dikey ekseni, izleme modu ve sabit mod arasında geçiş yapmayı destekler, herhangi bir zamanda ayarlanabilir

* Denetim görüntüsünün zoom fonksiyonuna sahiptir, sonuç görüntülenmesi için manuel zoom ve yatay sürükleme sağlar

* Fotoğraf sıfırlama fonksiyonuna sahiptir, bir tıklama ile büyütülmüş veya sürüklenmiş resimlerin geri yüklenmesine izin verir

*Çok sayıda inceleme için denetim görüntü tekrarlama fonksiyonunu destekler

* İşaretleme fonksiyonuna sahiptir. Denetim sırasında işaret düğmesine tıklamak, raporlarda segmentli görüntü için denetim görüntüsüne bölücüler ekler

* Kusur boyutlandırma işlevini destekler. Bir kusuru belirledikten sonra, alanını seçmek, kodlayıcı verilerine dayanan kusur uzunluğunu hesaplamayı sağlar.Yüzey açılış hatası derinliği Bx sinyal değişimi temelinde hesaplanabilir

*Gümrük denetim raporu biçimlerini ve rapor ihracat işlevini destekler

*Görüş raporlarını, resimleri ve tarihsel proje dosyalarından verileri görüntülemeyi destekler

Temel Yapılandırma

Ev sahibi birim:1 birim

Sinyal Alım ve Analiz Yazılımı: 1 set

Kalem probu:1 birim

Standart sonda (kodlayıcıyla): 1 adet

Sonda Bağlantı Kablosu: 1 birim

Şarj cihazı: 1 set

Ürün Kullanıcı Kılavuzu: 1 set

Kalite Belgeleri: 1 set

Enstrüman Kutusu:1set

Üç Elemanlı Dizi Sonda: İsteğe bağlı
