Sondaj borusu kullanımdan önce test edilmezse, hasar derecesi kavranamaz ve kalitesi garanti edilemez. Sondaj işlemi sırasında delinme, kırılma ve diğer kazalara neden olabilir, bu da sondaj üretimi için büyük ekonomik kayıplara yol açar. Sondaj borusu tahribatsız muayene teknolojisi, sondaj borusu kusurlarını tespit etmek için pratik ve etkili bir yöntemdir. Sondaj borusu korozyon kusurlarını zamanında tespit edebilir ve kontrol edebilir. Ülkemdeki petrol sahalarında kullanılan sondaj altı sondaj borularının tahribatsız muayenesini güçlendirmek, sondaj altı sondaj borusu kullanımının güvenilirliğini artırabilir ve Sondaj mühendisliği maliyetlerini düşürmek, ekonomik verimliliği artırmanın ve ülkemin petrol stratejisinin gelişimini teşvik etmenin önemli bir yoludur.
Farklı spesifikasyonlardaki sondaj borularının mikro kör alanını tespit etmek, sondaj borusunun kalitesini ve güvenliğini izlemek için mobil bir saha sondaj borusu mikro kör alan tespit sistemi kullanılır. Sistem bir prob cihazı, bir prob tahrik cihazı, bir sondaj borusu kaldırma arabası, bir güç kaynağı kutusu, bir bilgisayar ve bir yakalama kartından oluşur. Saha sondaj borusu muayene süreci aşağıdaki gibidir: Sondaj borusu muayene alanına girdikten sonra, yürüyen kaldırma arabası prob cihazını sondaj borusu muayene çubuğu gövdesine yerleştirir, sondaj çubuğunu kaldırır ve prob cihazı kusur tespiti için prob tahrik cihazının tahriki altında çubuk boyunca otomatik olarak tarar Sondaj borusu kusur tespit durumu, sinyal hattı aracılığıyla bilgisayara iletilir ve analiz ve işleme yazılımı tarafından analiz edilerek bir test raporu oluşturulur. Kusur tespiti tamamlandıktan sonra, araba iner, sondaj borusu indirilir ve araba, probun sondaj borusundan uzaklaşmasını sağlamak için geri çekilir. Tespit edilen alan. Özellikleri kompakt yapı, küçük boyut, hafiflik, kolay hareket ve montaj, küçük tespit alanı, fabrika içinde ve dışında kullanılabilir, basit ve standartlaştırılmış tespit süreci, hızlı tespit hızı ve küçük tespit kör alanı. Hem büyük ölçekli sabit test ekipmanlarının hızına ve verimliliğine hem de ultrason gibi küçük ölçekli test ekipmanlarının hareketliliğine ve esnekliğine sahiptir. Mevcut sondaj borusu tespit ekipmanlarının büyük tespit kör alanları, büyük ekipman hacmi, yüksek fiyat, zor bakım, hareket ve montaj zorluğu, kullanımda büyük alan ve özel atölye ihtiyacı, büyük tespit kör alanları ve ağır iş gücü yoğunluğu sorunlarını çözmektedir. Ülkede boşluğu doldurma sorunu
2.Sistem bileşimi
Kusur tespit sistemi esas olarak üç bölümden oluşur: mobil tespit probu, mobil konsol ve bilgisayar sinyal işleme sistemi
|
3.1 Mobil tespit ana ünitesi
Mobil tespit probu bir manyetizör, bir kusur tespit sensörü, bir tarama cihazı ve bir sinyal ön işlemciden oluşur.
|
3.1.1 Manyetizör
Manyetizasyon güç kaynağının uyarılması altında, sondaj borusunun boyuna doğrultusuna paralel bir manyetik alan üretir. Tespit sırasında, manyetik alan, manyetizörden geçen çelik boruyu mıknatıslar ve ardından çelik boruda manyetik akı kaçağı tespiti için yeterli güce sahip bir indüksiyon manyetik alanı oluşturur.
3.1.2 Tarama cihazı
Tahrik mekanizması iki DC redüksiyon motoru ve silindirlerden oluşur. Motor gücü, kuplaj aracılığıyla tahrik tekerleklerine iletilir, bu da tarayıcıyı sondaj borusu üzerinde ileri geri hareket ettirerek tespiti tamamlar.
3.1.3 Kusur tespit sensörü
Tespit sensörünün çekirdek bileşeni, tespit sinyalinin kalitesini doğrudan belirler ve sinyal çekirdeğidir. Farklı dış çaplardaki sondaj çubuklarına göre farklı prob grupları seçilir, muayene sırasında prob yüzeyinin ve sondaj çubuğunun her zaman iyi temas halinde olmasını sağlamak ve böylece iyi bir muayene etkisi elde etmek.
3.1.4 Sinyal ön işlemcisi
Ana işlevi, probdan çıkan tespit sinyalini bozulmadan yükseltmek ve filtrelemek, tespit sinyalinin sinyal-gürültü oranını ve parazit önleme yeteneğini iyileştirmektir. Sinyal işleme teknolojisi, test ekipmanının genel performansını ve manyetik tahribatsız muayene ekipmanının teknik göstergelerini belirler.
|
|
3.2 Mobil konsol ve bilgisayar sinyal işleme sistemi
|
3.3 Mobil konsol
Mobil konsol, şekilde gösterildiği gibi, esas olarak elektrik kontrol sistemi, uyarma güç kaynağı, motor tahrik güç kaynağı ve voltaj dengeleyicisinden oluşur
3.3 Elektrik kontrol sistemi, mobil tespit probunun hareket modunu, manyetizörün açılıp kapanmasını ve tespit sinyalinin toplanmasını kontrol ederek tüm tespit sürecini gerçekleştiren çekirdek birimdir.
|
| 3.4. Muayene süreci |

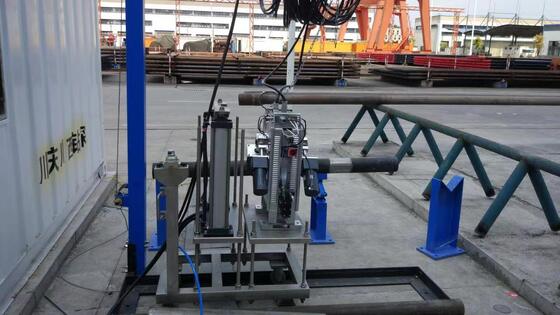

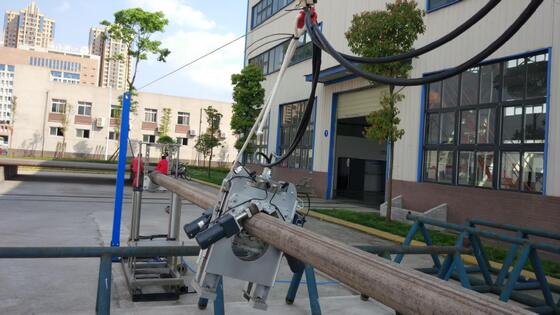

(1) Test edilecek sondaj çubuğu destek çerçevesi üzerindeki muayene alanına yuvarlandığında, denetçi, hidrolik kaldırma mekanizmasının sondaj çubuğunun iki ucunu kaldırıp dokunmasını sağlayacak şekilde yardımcı muayene arabasını hareket ettirir ve aynı zamanda kendi kendine giden probu arabayla birlikte hareket ettirerek sondaj çubuğuna yerleştirir;
(2) Arabadaki hidrolik kaldırma mekanizması, sondaj çubuğunu kaldırarak probun sondaj çubuğu destek çerçevesi üzerinden sondaj çubuğu üzerinde tarama yapmasını sağlar;
(3) Kaldırma mekanizması alçalır, sondaj çubuğu destek çerçevesine yerleştirilir ve muayene probu aynı anda arabanın destek platformuna düşer;
(4) Denetçi arabayı çıkarır ve probun sondaj çubuğunun ucundan geçmesine ve sondaj çubuğunu çıkarmasına izin verir;
(5) Test edilen sondaj çubuğunu açın ve ardından test edilecek bir sonraki sondaj borusuna taşıyın.
|
3.Sistem tespit prensibi
Manyetik akı kaçağı tespit yöntemi, boru şeklindeki ferromanyetik malzemeler için şu anda en güvenilir tespit yöntemi olarak kabul edilmektedir. Ana özellikleri hızlı tespit hızı, iyi tespit etkisi, basit kullanım, güçlü parazit önleme ve kirlilik yeteneğidir ve çeşitli manyetik iletken bileşenlerin kusur tespitinde geniş bir uygulama alanına sahiptir.
Sistem, sondaj borularındaki kusurları (çatlaklar, delikler, aşınma vb.) tespit etmek için manyetik akı kaçağı tespit (MFL) prensibini kullanır. MFL yöntemi tespitinin temel prensibi, ferromanyetik malzemelerin yüksek geçirgenliğine dayanmaktadır. Tespit prensibi aşağıdaki Şekil (1)'de gösterilmiştir. Korozyon veya dış kuvvet nedeniyle oluşan kusurdaki sondaj borusunun geçirgenliği, sondaj borusunun geçirgenliğinden çok daha küçüktür. Harici bir manyetik alanın etkisi altında mıknatıslanır. Sondaj borusunda kusur olmadığında, manyetik akının çoğu (manyetik alan çizgileri olarak soyutlanmış) sondaj borusundan geçer, bu sırada manyetik akı (manyetik alan çizgileri olarak soyutlanmış) eşit olarak dağılır. Sondaj borusunda bir kusur olduğunda, manyetik akı (manyetik alan çizgileri) bükülür ve manyetik akının bir kısmı (manyetik alan) sondaj borusunun yüzeyinden dışarı sızar. Manyetik olarak hassas bileşenler tespit için kullanılır. Bu manyetik alanların bozulması, boru çubukları gibi manyetik olarak iletken bileşenlerde kusur bilgisi elde edebilir.
