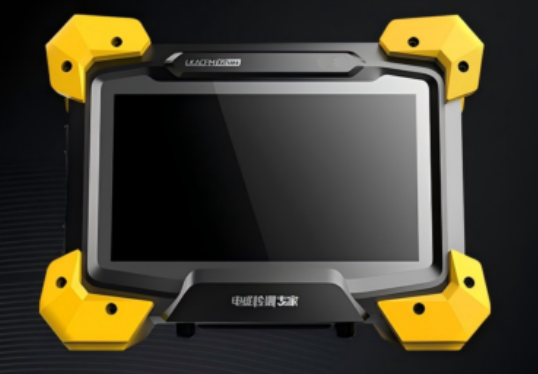

Akıllı Alternatif Akım Alanı Ölçüm (ACFM) Muayene Cihazı

Akıllı Değişen Akım Alan Ölçümü (ACFM) Denetim Aracı

Uygulanabilir Malzemeler- Ferromanyetik ve ferromanyetik olmayan iletken metaller, karbon çelik, paslanmaz çelik, alüminyum vb.

Uygulama Alanı--Metal yapılardaki yüzey ve yüzeye yakın kusurların tespiti

Uygulanabilir Kusurlar--- Yüzey çatlaklarını ve diğer doğrusal kusurları etkili bir şekilde tespit edebilen

Denetim Derinliği---Karbon çelik için maksimum derinlik 3 mm; paslanmaz çelik için 5 mm; alüminyum için 8 mm

Bulma Dayanıklılığı---% 90'dan fazla en düşük hata tespit oranı

İzin verilen kaplama türleri--- boya,epoksi reçine, asfalt vb. gibi iletken olmayan kaplamalar

Yazılım işlev gereksinimleri:

1.     Özellikleri parametre önerisi fonksiyonu, ayarlı denetim nesnesi bilgilerine dayanan uygun probları ve parametreleri öneriyor

2.     Standart test blokları kullanılarak kalibrasyona izin veren enstrüman hassasiyeti ayarlama fonksiyonu

Özellikler hata derinlik katsayısı kalibrasyon fonksiyonu, referans test bloklarını kullanarak derinlik katsayısı ayarlamasını sağlar

3.     Kontrol nesnesine göre kontrol sıklığının ve uyarılma seviyesinin ayarlanmasını sağlayan uyarlanma ayarlama fonksiyonuna sahiptir, enstrüman kazancının otomatik ayarlanması ile

4.     Denetim arayüzü dikey ekseni, izleme modu ve sabit modu arasında geçiş yapmayı destekler, herhangi bir zamanda ayarlanabilir

5.     Sonuç görüntülenmesi için manuel zoom ve yatay sürüklemeyi sağlayan inceleme görüntü yakınlaştırma fonksiyonu özellikleri

6.     Genişletilmiş veya sürüklenmiş resimlerin tek tıklama ile geri yüklenmesine izin veren görüntü sıfırlama fonksiyonuna sahiptir

7.     Çeşitli incelemeler için denetim görüntüsü tekrarlama fonksiyonunu destekler

8.     Özellikler işaretleme fonksiyonu. Denetim sırasında işaret düğmesine tıklamak, raporlarda segmentli görüntü için denetim görüntüsüne bölücüler ekler

9.     Kusur boyutlandırma işlevini destekler. Bir kusuru belirledikten sonra, alanını seçmek, kodlayıcı verilerine dayanarak kusur uzunluğunu hesaplamayı sağlar.Yüzey açılış hatası derinliği Bx sinyal değişimi temelinde hesaplanabilir

10.  Özel denetim raporu biçimlerini ve rapor ihracat işlevini destekler

11.  Geçmiş proje dosyalarından denetim raporları, görüntüler ve verileri görüntülemeyi destekler

Temel Yapılandırma

Ev sahibi birim: 1 birim

Sinyal Alım ve Analiz Yazılımı: 1 set

Kalem probu:1 birim

Standart sonda (kodlayıcı ile):1 birim

Sonda Bağlantı Kablosu: 1 adet

Şarj cihazı: 1 set

Ürün Kullanıcı Kılavuzu: 1 set

Kalite belgeleri: 1 set

Enstrüman Kutusu: 1 set

Üç Elemanlı Dizi Sonda: İsteğe bağlı

Araç Gereksinimleri

En fazla çalışma süresi:16 saat

Ev sahibi Boyutları:225mm*172mm*76mm

Ağırlık: <2,1 kg

Çalışma sıcaklığı:-10°C-40°C

Çalışma Nemliği:<90% göreceli hava nemliği

Donanım fonksiyonu gereksinimleri

1.     Kalem sondası ve standart sondası da dahil olmak üzere birden fazla sond tipini destekler

2.     Geleneksel çok elemanlı dizi problarını destekler (Farklı)

3.     Senkron sıcaklık telafi fonksiyonu ile yüksek sıcaklıklı sondası destekler (Farklı)

4.     Denetim sırasında uzaysal hareketin gerçek zamanlı kaydedilmesi için kodlayıcı destekler

5.     Bx sinyal plan görünümü, Bz sinyal plan görünümü, kelebek diyagramı ve eğim diyagramı görüntüleyebilir

6.     Düzenlenebilir denetim frekansını destekler, 1kHz-10kHz aralığı

7.     Otomatik veya manuel ayarlanabilir sinyal yoğunluğunu destekler

8.     Denetim sırasında sondanın değişmesini sağlayan, sondanın sıcak değiştirilmesini destekler

9.     Sıcak değişimi ve kodlayıcının bağlantısını kesmeyi destekler

10.  Sonda düğmesi fonksiyonunu destekler: Sonda düğmeleri yazılım tarama fonksiyonlarını kontrol edebilir (örneğin, başlat, durdur, yenile)
