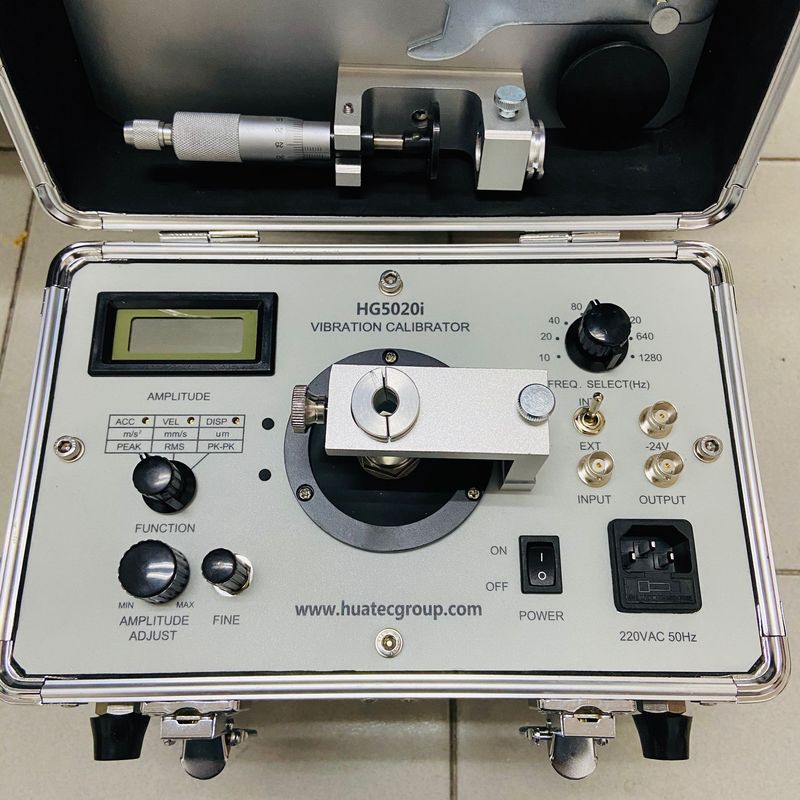

HG-5020i Titreşim Kalibratörü
Titreşim ivmeölçerini, hız ve yakınlık dönüştürücüsünü ve ayrıca titreşim ölçüm cihazlarını kalibre etmek için kullanılabilir. Kalibratörden 10, 20, 40, 80, 160, 320, 640 ve 1280 Hz frekansındaki standart sinüs sinyalleri üretilebilir. Ayrıca herhangi bir titreşim frekansı ve hatta süpürme sinyali için harici bir sinyal oluşturucudan giriş için bir sokete sahiptir. İvme, hız ve yer değiştirmenin genliği potansiyometreler aracılığıyla tanımlanabilir ve dijital ekranlarda gösterilebilir. Yatay veya dikey titreşim oluşturulabilir.
HG-5020i sinüs sinyal üretecini, güç amplifikatörünü, standart dönüştürücüyü ve çalkalayıcıyı bir arada birleştirir ve küçük hacim, yüksek doğruluk ve kolay kullanım özelliklerine sahiptir. Laboratuvarda veya sahada kullanılabilir.
Maksimum titreşim genliği ve maksimum yük
Ağırlık
Frekans |
<100g |
<250g |
<650g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0,9 |
* |
5 |
0,4 |
* |
Boyut:280x180x250(mm)Brüt ağırlık:10 kg
Sıcaklık: Çalışma:0OC'den 50'yeOCDepolamak:-20OC'den 70'eOC
Güç:220Vac (isteğe bağlı 110Vac)
Özellikler
Sıklık:Sabit 10, 20, 40, 80, 160, 320, 640, 1280Hz ve sürekli frekans ayarlı, süpürmeli, sinüssüz herhangi bir sinyal için harici giriş
Genlik doğruluğu:
- Hızlanma(@30m/s)2pk) 40Hz ila 320Hz + 0,3dB + 1 hane
- 20Hz ila 1280Hz + 0,5dB +1 hane
- Hız ( @25mm/sn adet) 40Hz - 320Hz +0,5dB +1hane
- Yer Değiştirme(@50μm pk-pk) 40Hz ila 320Hz + 0,5dB + 1 hane
Yakınlık probu doğrusallığı
Prode:5mm ve 8mm problarMenzil:0~2.0mm
Görüntülemek:31/2Hızlanma, hız veya yer değiştirme için rakamlı ekran
