TG-200 Taşınabilir Echo-Echo Boya Pası Ultrasonik Kalınlık Meter 0.01mm Çözüm 500 Grup Veri Depolama NDT Ölçüm Aracı

TG-200 Taşınabilir Echo-Echo Boya Pas Ultrasonik Kalınlık Ölçer 0.01mm Çözünürlük 500 Grup Veri Depolama NDT Ölçüm Cihazı

Uygulama Kapsamı

Bu kalınlık ölçer, ürünün kalınlığını belirli bir kaplama kalınlığı boyunca ölçebilen çoklu yankı modlarını (IE, EE) kullanır. Bu cihaz, kaplama tabakasından, pas tabakasından geçmek için EE modunu kullanabilen ve iş parçası gövdesinin kalınlığını 3-20 mm arasında doğru bir şekilde ölçebilen ve kalınlık ölçüm doğruluğu 5μm'ye ulaşabilen dar darbeli bir ultrasonik kalınlık ölçüm probu ile donatılabilir; Ayrıca algılama aralığı 0,60 mm ~ 500 mm'ye ulaşabilen sıradan kalınlık ölçüm problarıyla da donatılabilir. Bu cihaz, çeşitli plakaları ve çeşitli işlenmiş parçaları doğru bir şekilde ölçebilir ve petrol, kimya, metalurji, gemi yapımı, havacılık, havacılık ve diğer alanlarda yaygın olarak kullanılabilir.

Teknik Parametreler

Temel İlkeler

Ultrasonik kalınlık ölçümünün prensibi optik dalga ölçümünün prensibine benzer. Prob tarafından yayılan ultrasonik darbe ölçülen nesneye ulaşır ve nesnenin içinde yayılır. Malzeme arayüzüne ulaştığında sondaya geri yansıtılır. Ölçülen malzemenin kalınlığı, malzemedeki ultrasonik yayılma süresinin doğru bir şekilde ölçülmesiyle belirlenir.

Enstrüman Özellikleri

• Kalınlığı doğru bir şekilde ölçmek için üç ölçüm modu, PE IE ve test benimsenmiştir;IE modu, ölçüm cihazının kaplama yoluyla kalınlığı ölçmesini sağlar;
• Geniş ölçüm aralığı ve yüksek ölçüm doğruluğu ile yüksek hassasiyetli zamanlama çipi ve v-yolu kalibrasyon modeli benimsenmiştir;
• kalınlık ölçüm değeri, ölçülen ses hızı ve zaman bilgileri de dahil olmak üzere ölçüm bilgileri tamamen saklanabilir;
• güç kaynağı için iki adet 5 numaralı alkalin pil kullanılır;
• ekran çözünürlüğü 0,01 mm'dir ve hata sınırı %0,4 H'dir (H, çalışma parçasının kalınlığıdır);
• Sıvı kristal ekranın kontrastı ayarlanabilir ve çeşitli ışıklı ortamlarda kullanılabilen LED arka ışık ekranına sahiptir.

Ana fonksiyonel parametreler

• sistem hatasını otomatik olarak düzeltebilen sıfır kalibrasyona sahiptir;
• kalınlık biliniyorsa, ölçüm doğruluğunu iyileştirmek için ses hızı yeniden ölçülebilir;
• ölçüm durumunu sezgisel olarak kavramak için bağlantı durumu istemi fonksiyonuna sahiptir;
• Pilin kalan gücünü gerçek zamanlı olarak görüntüleyebilen güç göstergesi fonksiyonuna sahiptir.

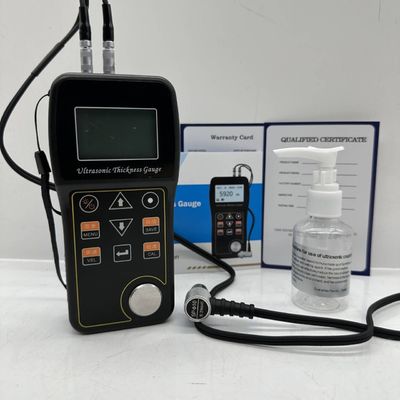

Standart teslimat:

Ana ünite 1 adet

Temel tip prob 5M 10mm

Kuplaj

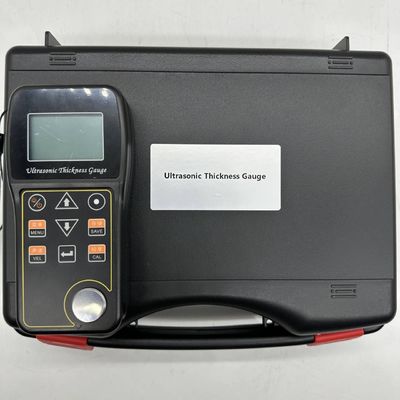

Taşıma çantası

Manuel

Kalibrasyon sertifikası

bilgisayar yazılımı

İsteğe bağlı aksesuarlar:

Çeşitli prob

Yüksek sıcaklık için kuplaj

Kademeli blok
