HFD-UT Serisi Yüksek Hassasiyetli Endüstriyel Ultrasonik Modülü RAW AD Veri Çıktısı Çok fonksiyonel Ultrasonik Test Sekonder Geliştirme Ekipmanı

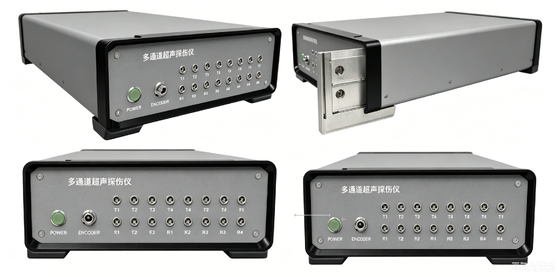

HFD-UT2C/UT4C/UT8C/1616C/UT40C serisi, yeni çok kanallı ultrasonik veri edinimi ve ikincil geliştirme platformumuzdur.yankı sinyali alımı, amplifikasyon, AD edinme ve işleme fonksiyonları.Ayrıca yeni yazılım geliştirmek için kullanıcı için ikincil gelişmeler sağlar-- HFD-UT2C ~ UT40C tarafından kaydedilen verilerin işlenmesi kullanıcıların işlevleri ve arayüzlerini özelleştirmelerini sağlar, ve daha sonra çeşitli ultrasonik uygulama sistemleri oluşturmak için sistemi içine entegre.

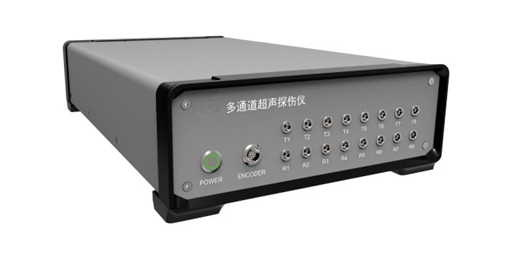

HFD-UT8C, aygıtın 8 UT kanalına sahip olduğu ve kanalların engellenebileceği anlamına gelir.
* Not: Daha fazla kanala ihtiyacınız varsa, lütfen 40 UT kanalı destekleyen HFD-UT40C'yi göz önünde bulundurun.
Özellikler:
|
Vericiler
|
|
PRF
|
25- Evet.10KHz
|
|
Voltaj
|
Negatif kare dalga, -25- Evet.-300V, 25V basamaklı
|
|
Nabız genişliği
|
30- Evet.1000 ns,5ns adım atma
|
|
Çıkartma
|
İç / dış / Kodlayıcı
|
|
Alıcı
|
|
Yatay doğrusallık hatası
|
≤ 0,4%
|
|
Dikey doğrusallık hatası
|
% ≤3
|
|
Aşırı Duyarlılık
|
Φ2 düz alt deliği olan 200 mm blok tespit etmek için 2.5P20 sondası kullanıldığında ≥56dB.
|
|
Sıfırlama
|
400, 80
|
|
Örnekleme oranı
|
100M
|
|
Çalışma sıklığı
|
0.5- Evet.15MHz
|
|
Kazanç
|
0.0- Evet.110.0dB
|
|
Filtre
|
Geniş bant ve dar bant
|
|
Düzeltme
|
Pozitif, Negatif, Tam Çalışma, RF, Spektrum
|
|
Kanallar arasındaki geçiş
|
>60dB
|
|
Maksimum giriş sinyali
|
14VPP
|
|
Kapsama
|
0.0- Evet.10000mm (Çelik Uzunluk dalgası), süreklilik ayarlanabilir, min adım 0.1mm
|
|
Görünüm gecikmesi
|
0- Evet.999.9μs
|
|
Ekran kaydırma
|
- Yedi.5- Evet.3000 μs
|
|
Sinyal İşleme
|
|
- Kapı.
|
A,B
|
|
Başlangıç noktası kapısı
|
Tam kapsam
|
|
Kapı Genişliği
|
Başlangıç noktasından tam menzile kadar
|
|
Kapı Yüksekliği
|
5- Evet.% 95
|
|
Test Modu
|
Sınır, Zirve
|
|
Veri gösterimi
|
Kapıdaki okuma: Aralık ve Ses Yolu
|
|
Ölçme çözünürlüğü
|
0.1mm
|
|
Sistem/diğer
|
|
Güç tüketimi
|
15W,Yapılandırmaya göre değişir.
|
|
Verilerin iletilmesi
|
1000M Ethernet
|
|
Açı
|
L taraması -75°- Evet.+75°, sıfır adım.1, 1, 10 ayarlanabilir; S-Scan -75°- Evet.+75°, otomatik adım optimizasyonu
|
|
Boyut
|
188×238×403; 100×200×300
|
|
Liman
|
Q5
|
|
Kodlayıcı Port
|
2 Artırıcı kodlayıcı
|
|
USB bağlantısı
|
2
|
|
I/O Port
|
Yuvarlak tip
|
|
Net Port
|
100M/1000M Ethernet
|
|
Hata ayıklama portu
|
KOM 1
|
Yapısal ilke:
HFD-UT8C, ağ kablosuyla izleme makinesine bağlı bağımsız bir modüldür.İzleme makinesinde çalışan yazılım, ağ arayüzü üzerinden HFD-UT8C'ye talimatlar gönderir, ve aşağıdaki resimde gösterildiği gibi HFD-UT8C'den geri gönderilen verileri alır.
Özellikleri:
İkincil Gelişmeler
Ben... DEMO kaynak kodu zaten temel çok kanallı ultrasonik fonksiyonlara sahiptir.Kullanıcılar ikincil geliştirme için DEMO koduna başvurabilir veya geliştirme için DEMO koduna doğrudan işlevler ekleyebilirler..
Ben... Düşünceli bir şekilde tasarlanmış ikincil programlama erişimi, elle hata ayıklamayı destekleyen, sezgisel ve basit bir programlamayı sağlar.Kullanıcı, parametrelerin değiştirilmesinin etkisini test etmek için araçları HFD-UT2C~UT40C'ye elle gönderebilir.
Mükemmel Fiziksel Özellikler
Ben... Dahili entegre ultrasonik uyarma devri, negatif kare dalga şekli, voltaj ayarlanabilir - 25V'den - 300V'ye, ayarlanabilir darbeler genişliği 30ns'den 1000ns'e,Farklı türde iletim elemanlarıyla maksimum eşleşme.
Ben... İçsel olarak, ultrasonik hata tespit cihazının gerektirdiği sinyal işleme ve algılama işlevlerinin çoğuyla entegre, örneğin A dalgası sıkıştırması, kapı algılama, ses yolu ölçümü,vb.., hızlı bir şekilde standart bir ultrasonik hata tespit sistemi kurabilirsiniz.
Ben... Kullanıcı işleme için çiğ verileri sunuyor, çiğ AD edinme verilerini müşterilere gönderiyor
