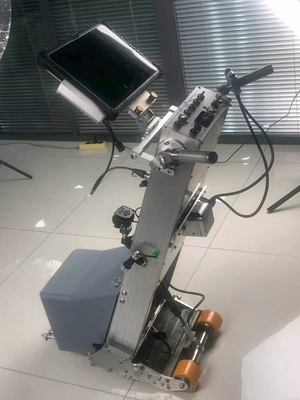

HMLF-2020 Tank Tabanı MFL Tarayıcı 256 Sensörler Üst/Alt Taraf Korozyon Kusurunu Ayırır CAD Otomatik Çekme Tankı Alt Korozyon Dedektörü

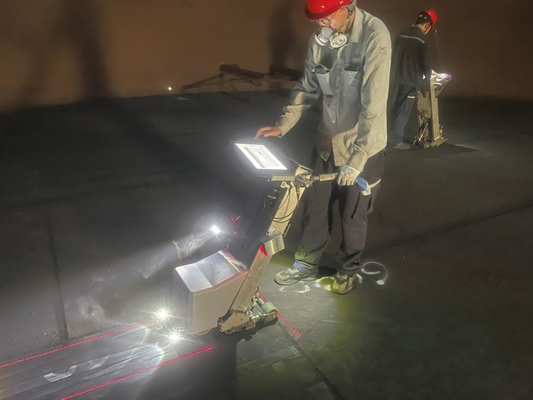

HMLF-2020 tank tabanı korozyon manyetik akı kaçağı tarayıcısı, birden fazla teknolojiyi entegre eden dünyanın en gelişmiş tank tabanı korozyon tespit sistemlerinden biridir. Öncelikle petrol ve kimya endüstrilerinde tank tabanı korozyonunun manyetik akı kaçağı tespiti için kullanılır. Sistemde 192 MLF bulunmaktadırHall bobini probları ve 64 LMA Hall problarıTank tabanındaki korozyon kusurlarını tespit ederek, kusurun hangi yüzeyde (üst veya alt) bulunduğunu tespit etmesini sağlar. Bu iki tespit sonucunun birleştirilmesi, korozyonun nedenlerinin analiz edilmesine, korozyonun önlenmesine ve risk değerlendirmesine büyük ölçüde yardımcı olur.
Parametreler:
|
prensip
|
Sızıntı prensibi
|
|
Prob sayısı
|
192 adet MLFHall bobini probları ve 64 adet LMA Hall probları
|
|
Tarama genişliği
|
300 mm
|
|
Maksimum tarama uzunluğu
|
30metre
|
|
Konumlandırma doğruluğu
|
±3mmveya±%0,04 (8 metre tarama uzunluğu)
|
|
sürüş yöntemi
|
DC motor sürücüsü
|
|
Tarama hızı
|
0,5M/s (sabit)
|
|
Algılama verimliliği
|
9 metrekare/dakika
|
|
Kalınlık aralığı
|
Çizim modu: Maksimum12,5 mm
Otomatik durma modu: 16mm
|
|
Şeffaf kaplama özellikleri
|
Güçlü nüfuz gücü; ferromanyetik olmayan kaplamalara kadar nüfuz edebilir6 mm kalınlığında.
|
|
Maksimum hassasiyet
|
%20tank tabanı plaka kalınlığının korozyonu
|
|
Kusur doğruluğu
|
Değerlendirme eşdeğerinin ±%5'i
|
|
Minimum kusur tespit yeteneği
|
Φ2mmderinliğine sahip delik%50plaka kalınlığı.
|
|
üst ve alt yüzey kusurları
|
Korozyonun taban plakasının yüzeyinde mi yoksa alt kısmında mı olduğu tespit edilebilir.
|
|
Veri depolama
|
Bir bilgisayarın sabit sürücüsüne veya aracılığıyla kaydedilebilirUSBharici bir sabit sürücüye.
|
|
Gerçek zamanlı analiz
|
Kusur korozyonunun boyutunu, spesifikliğini görebilirsiniz.X/Ykoordinatlar ve kusurun üst yüzeyde mi yoksa alt yüzeyde mi olduğu.
|
|
güç kaynağı
|
12VDC şarj edilebilir pil ile donatılmış220Vçalışma voltajı akıllı şarj cihazı.
|
|
ağırlık
|
Yaklaşık 45 kg
|
|
yazılım
|
Gerçek zamanlı veri toplama ve analiz yazılımı, analiz raporlama yazılımı
|
Tarayıcının temel teknik özellikleri:
ben Ekipman bölünmüş bir tasarımı benimser ve ana ünite ve mıknatıs parçaları ayrılabilir, bu da sökmeyi basitleştirir ve taşımayı kolaylaştırır;
ben 256 adetsensörler;
ben Tarama genişliği300 mm;
ben Algılama hızı : 500mm;
ben Üst ve alt yüzeylerdeki kusurları ayırt edebilir;
ben Öne bakan uzun ve kısa farlarla donatılmıştır;
ben Kusur konumu aydınlatmasına ve kusur konumu için bir lazer gösterge çizgisine sahiptir;
ben Cihazın yerleştirme konumunu gösteren uçuşta yanıp sönen bir ışık içerir;
ben Ekipmanın ileri yörüngesi için çift lazer gösterge çizgisine sahiptir;
ben Bir cep telefonu şarj bağlantı noktası vardır;
ben Tablet şarj fonksiyonuna sahiptir;
ben 8 saatten fazla pil ömrü sağlayan isteğe bağlı 54Ah yüksek kapasiteli lityum pil;
ben Hafif ve taşıması kolay, 12 inçlik dayanıklı dokunmatik ekranlı bilgisayar;
ben Gerçek zamanlı veri toplama ve analizi;
ben Alman yapımı hassas mekanik kodlayıcının uzunluk hatası vardır.3 mm.
ben Motorun doğrudan Almanya'dan ithal edilmesi, sorunsuz çalışma ve güvenilir kalite sağlar.
ben 10 ve 11'i kazanırsistemler otomatik olarak çizim yapabilirCADTüm tank taban plakasının grafikleri, aşınmış alanların yerini tespit edin ve korozyonun derecesini belirtmek için farklı renkler kullanın.
ben kalınlık ölçümü, vakum odası ve manyetik parçacık testi, tank taban plakasının grafiklerine eklenebilir ve tüm tank taban plakasının bir inceleme raporunu oluşturmak için raporda kapsamlı bir şekilde görüntülenebilir.
ben Kusurlardaki değişiklikleri belirlemek için bu sefer tespit edilen sonuçları öncekilerle karşılaştırabilen bir karşılaştırma ve kaplama fonksiyonuna sahiptir.
ben Tank bakım personeline güçlü destek sağlayan bir yama tasarımı ve istatistiksel işlevlere sahiptir.
ben Ekipmanın hidrolik çubukları, denetçilerin manyetik köprüyü taban plakasından kolayca kaldırmasına olanak tanır.
İsteğe bağlı özellikler:
ben Mıknatısların ferromanyetik öğelere yapışmasını önlemek ve taşımayı ve taşımayı kolaylaştırmak için isteğe bağlı bir mıknatıs çıkarma ve saklama yuvası mevcuttur.
ben İsteğe bağlı yerleştirme istasyonu, dört adet ağır hizmet tipi lastik tekerlekle birlikte gelir; bu tekerlekler, birlikte çekilmesine olanak tanıyarak iş yoğunluğunu azaltır;
ben Demonte ana üniteyi iki kişinin taşımasına gerek kalmadan hareket ettirebilecek isteğe bağlı bir ana ünite arabası takılabilir.
ben Uygunsuz kontrol nedeniyle öndeki engellerle çarpışmayı önlemek için isteğe bağlı bir çarpışma önleme anahtarı takılabilir;
ben Tablet bilgisayarlar için ayarlanabilir tek görüntüleme açısına sahip isteğe bağlı yapılandırma;
ben İsteğe bağlı konfigürasyon, ayarlanabilir bilgisayar kontrollü ve dönen 2D görüntüleme açısı ayarını içerir;
ben İsteğe bağlı düz gidon çalıştırma kontrolü;
ben İsteğe bağlı motosiklet gidonu kontrolü;
ben Kablolu çalışma kontrolü eklenebilir;
ben Kablosuz kontrol işlevi eklenebilir;
ben İsteğe bağlı özellik: fren fonksiyonu.
Raporlama yazılımının temel özellikleri:
ben OtomatikCADTespit ve Çizim
ben yama tasarım işlevi
ben Test raporları oluşturma işlevi
ben Kusur şekli ve boyut analizi
ben Kusurlar görsel inceleme, ultrason, vakum odası ve manyetik parçacık testiyle tespit edilebilir.
ben Her pano için kusurların sayısını ve yerini doğrudan listeleyin.
Temel yapılandırma listesi:
(1) Ayrılabilir ana ünite: 1 ünite
(2) 12 inç sağlam dokunmatik ekranlı tablet: 1 adet
(3) Test ve analiz yazılımı: 1 set
(4) Grafiksel rapor yazılımı: 1 set
(5) Pil şarj cihazı ve şarj cihazı: 1 takım
(7) Bilgisayar montaj braketi: 1 takım
(8) Bilgisayar montaj cıvataları: 2 adet
(9) Bir takım karşılaştırma test plakaları: her biri 6 mm, 8 mm, 10 mm ve 12 mm'den birer adet.
(1 0 ) Taşıma kutuları: 3 adet
İsteğe bağlı yapılandırma
ben Mıknatısların ferromanyetik öğelere yapışmasını önlemek ve taşımayı ve taşımayı kolaylaştırmak için isteğe bağlı bir mıknatıs çıkarma ve saklama yuvası mevcuttur.
ben İsteğe bağlı yerleştirme istasyonu, dört adet ağır hizmet tipi lastik tekerlekle birlikte gelir; bu tekerlekler, birlikte çekilmesine olanak tanıyarak iş yoğunluğunu azaltır;
ben Demonte ana üniteyi iki kişinin taşımasına gerek kalmadan hareket ettirebilecek isteğe bağlı bir ana ünite arabası takılabilir.
ben Uygunsuz kontrol nedeniyle öndeki engellerle çarpışmayı önlemek için isteğe bağlı bir çarpışma önleme anahtarı takılabilir;
ben Tablet bilgisayarlar için ayarlanabilir tek görüntüleme açısına sahip isteğe bağlı yapılandırma;
ben İsteğe bağlı konfigürasyon, ayarlanabilir bilgisayar kontrollü ve dönen 2D görüntüleme açısı ayarını içerir;
ben İsteğe bağlı düz gidon çalıştırma kontrolü;
ben İsteğe bağlı motosiklet gidonu kontrolü;
ben Kablolu çalışma kontrolü eklenebilir;
ben Kablosuz kontrol işlevi eklenebilir;
ben İsteğe bağlı özellik: fren fonksiyonu.
