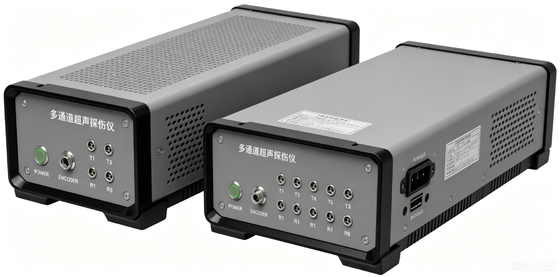

HFD-UT Serisi Çok Kanallı Ultrasonik Kusur Dedektörü Çekirdek Modülü Ağ İletişimi İkincil Geliştirme Ekipmanı
HFD-UT2C/UT4C/UT8C/1616C/UT40C serisi, yeni çok kanallı ultrasonik veri toplama ve ikincil geliştirme platformumuzdur. Ultrasonik yüksek voltaj iletimi, yankı sinyali alımı, amplifikasyon, AD edinimi ve işleme fonksiyonlarını entegre eder. Ayrıca kullanıcıya yeni yazılım geliştirmesi için ikincil geliştirmeler sağlar - HFD-UT2C~UT40C tarafından kaydedilen verilerin işlenmesi, kullanıcıların işlevleri ve arayüzleri özelleştirmesine ve daha sonra bunları çeşitli ultrasonik uygulama sistemleri oluşturmak için sisteme entegre etmesine olanak tanır.

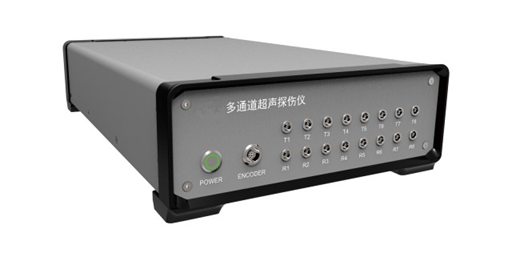

HFD-UT8C, cihazın 8 UT kanalına sahip olduğu ve kanalların bloke edilebildiği anlamına gelir.
*Not: Daha fazla kanala ihtiyaç duyulursa lütfen 40 UT kanalını destekleyen HFD-UT40C'yi dikkate alın.
Özellikler:
|
Verici
|
|
PRF
|
25~10KHz
|
|
Gerilim
|
Negatif kare dalga, -25~-300V, 25V Adımlama
|
|
Darbe genişliği
|
30~1000ns,5ns Adımlama
|
|
Tetiklemek
|
Dahili/ harici/ Kodlayıcı
|
|
Alıcı
|
|
Yatay Doğrusallık Hatası
|
≤%0,4
|
|
Dikey Doğrusallık Hatası
|
≤%3
|
|
Fazla Hassasiyet
|
Φ2 düz tabanlı deliğe sahip 200 mm bloğu tespit etmek için 2,5P20 prob kullanıldığında ≥56dB.
|
|
Sönümleme
|
400, 80
|
|
Örnekleme Oranı
|
100M
|
|
Çalışma Frekansı
|
0,5~15MHz
|
|
Kazanmak
|
0,0~110.0dB
|
|
Filtre
|
Geniş bant ve dar bant
|
|
Düzeltme
|
Pozitif, Negatif, Tam Oynat, RF, Spektrum
|
|
Kanallar arasında çapraz konuşma
|
>60dB
|
|
Maksimum giriş sinyali
|
14VPP
|
|
Kapsam
|
0,0~10000 mm (Çelik Boyuna dalga), süreklilik olarak ayarlanabilir, minimum adım 0,1 mm
|
|
Ekran gecikmesi
|
0~999,9μs
|
|
Ekran kaydırma
|
-7.5~3000μs
|
|
Sinyal İşleme
|
|
Geçit
|
A,B
|
|
Başlangıç noktası kapısı
|
Tam kapsam
|
|
Kapı Genişliği
|
Tam aralığa başlangıç noktası
|
|
Kapı Yüksekliği
|
5~%95
|
|
Test Modu
|
Sınır, Zirve
|
|
Veri Gösterimi
|
Kapıda Okuma: Menzil ve Ses Yolu
|
|
Ölçüm Çözünürlüğü
|
0,1 mm
|
|
Sistem/diğer
|
|
Güç Tüketimi
|
15W,Yapılandırmaya göre değişir
|
|
Veri İletimi
|
1000M Ethernet
|
|
Açı
|
L-Tarama -75°~+75°, adım 0,1, 1, 10 ayarlanabilir; S-Taraması -75°~+75°, kademeli otomatik optimizasyon
|
|
Boyut
|
188×238×403; 100×200×300
|
|
Liman
|
S5
|
|
Kodlayıcı Bağlantı Noktası
|
2 Artan kodlayıcı
|
|
USB Bağlantı Noktası
|
2
|
|
G/Ç Bağlantı Noktası
|
Yuvarlak tip
|
|
Ağ Bağlantı Noktası
|
100M/1000M Ethernet
|
|
Hata Ayıklama Bağlantı Noktası
|
COM 1
|
Yapısal prensip:
HFD-UT8C, izleme ana bilgisayarına ağ kablosu aracılığıyla bağlanan bağımsız bir modüldür. İzleme ana bilgisayarında çalışan yazılım, aşağıdaki şekilde gösterildiği gibi ağ arayüzü aracılığıyla talimatları HFD-UT8C'ye gönderir ve HFD-UT8C'den dönen verileri alır.
Özellikler:
İkincil Gelişmeler
ben Tam bir istemci örnek program seti DEMO kaynak kodu sağlayın. DEMO kodu zaten temel çok kanallı ultrasonik işlevlere sahiptir. Kullanıcılar ikincil geliştirme için DEMO koduna başvurabilir veya geliştirme için doğrudan DEMO koduna işlevler ekleyebilir.
ben Dikkatle tasarlanmış ikincil programlama erişimi, manuel hata ayıklamayı destekleyen, sezgisel ve basit bir programlamaya olanak tanır. Programlamadan önce kullanıcı, parametre değişikliğinin etkisini test etmek için cihazları HFD-UT2C~UT40C'ye manuel olarak gönderebilir.
Mükemmel Fiziksel Özellikler
ben Dahili entegre ultrasonik uyarma devresi, negatif kare dalga formu, - 25V ile - 300V arasında ayarlanabilir voltaj, 30ns'den 1000ns'ye kadar ayarlanabilir darbe genişliği, farklı tipte verici elemanlarla maksimum uyum.
ben A dalgası sıkıştırma, geçit tespiti, ses yolu ölçümü vb. gibi ultrasonik kusur tespit cihazının gerektirdiği sinyal işleme ve tespit fonksiyonlarının çoğuyla dahili olarak entegre edilmiş olup, standart bir ultrasonik kusur tespit sistemini hızlı bir şekilde kurabilirsiniz.
ben Ham AD edinme verilerini istemcilere göndererek kullanıcı tarafından işlenmek üzere ham veriler sunar
