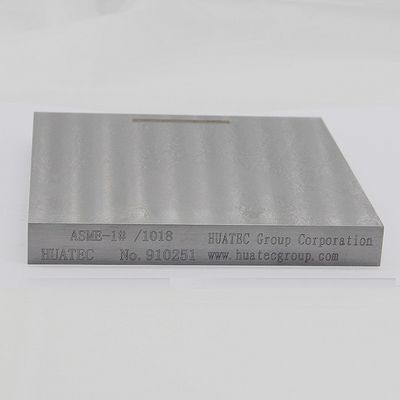

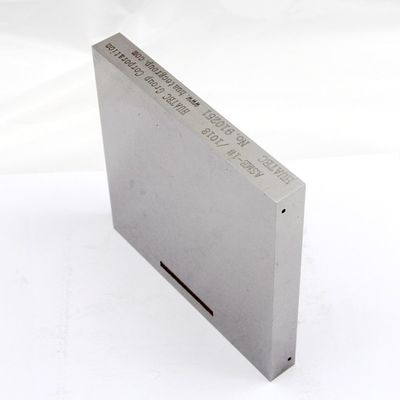

Boru Dışı 19mm 38mm 75mm Kaynak ASME Standardı 1018 Çelik UT Kalibrasyon Test Bloğu

Non-Pipe 19mm 38mm 75mm kaynak ASME Standart 1018 Çelik UT Kalibrasyon Test Bloku

Standart: ASME BPVC-V-2015

ASME boru dışı kaynak test blokunun boyutu ve şekli, denetlendiğinde aşağıdaki tabloda gösterilmiştir.
Yüzey çapı 500 mm'den daha büyük olan malzemelerin kontrolü için,Çalışma parçası ile aynı eğrilikteki test blokları veya en az 500 mm çaplı standart test blokları kullanılabilir.
Üst denetim sırasında, eğri test bloğu, yani boru dikiş test bloğu kullanılmalıdır.

1Her bir yuva ile test bloğunun veya diğer yuvaların her iki ucunun arasındaki mesafe T'den veya daha büyükse 25 mm'den az değildir.
2Test bloğunun minimum uzunluğu L, 200 mm veya daha büyükse 8T olmalıdır.
3. İç çapı 100mm'e eşit veya daha küçük olduğunda, en az radyan 270°'dur. İç çapı 100mm'den büyük olduğunda, en az yay uzunluğu 200mm veya 3T'dir ve en büyüğü alınır.
4Her tankın derinliği %11 T≥h≥ 8% T, genişliği ≤6mm, uzunluğu ≥225mm
