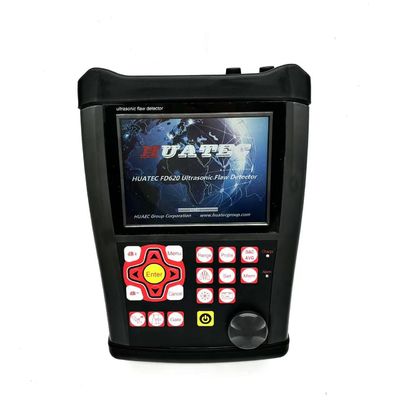

FD620 DAC AVG Renkli B taraması ve mobil APP raporu ile IP65 taşınabilir ultrasonik hata dedektörü
★Sonde kalibrasyonu, eğri yapımı ve diğer işlemler tüm süreçte iletişim kutusundan istenir, kılavuzu okumaya gerek yoktur
★ Tüm araçlar ihtiyacınız olanı içerir: DAC, AVG, renk Bscan, AWS, vb.
★Puls Tekrarlama Frekansı: 30-3000Hz,tam ayarlama, yüksek hızlı tarama, asla eksik algılama
★ Yüksek sinyal gürültü oranı, net ve istikrarlı yankı, gürültü karşıtı tasarım, zorlu çalışma koşulları için mükemmel
★ 10 basamaklı AD, yüksek hızlı örnekleme tüm ayrıntılarla daha iyi yankı diyagramına yol açar. Duyarlı ve küçük hataları bile tespit edebilir
★ Kristal berrak gerçek renkli ekran.
★ Hızlı gerçek zamanlı hata tespiti video kaydı.
★ Mavi diş bağlantısı, mobil APP yerinde hata tespit raporu üretir ve baskı gerçekleştirir
★ IP65 standardı. Alaşım + Silikal jel kağıdı, su ve toz geçirmez, sağlam ve sonsuza kadar dayanır. Damping desteği herhangi bir açıda durmasını sağlar.
★ Batarya bir şarjla 15 saat dayanır. Her bir bataryada kendi şarj kontrolü vardır.
Özellikler
| Aralık |
0-25000 mm, çelik hızında
|
| Malzeme Hızı |
100 ‰ 20.000 m/s
|
| Nabız tekrar sıklığı |
30-3000Hz
|
| Dinamik aralık |
≥38dB
|
| Doğruluk |
Yatay: +/-0,2% FSW,
Dikey: 2.5% FSH, Güçlendirici Doğruluğu +/-1 dB
|
| Çözme Gücü |
>40dB (5P14)
|
| Duyarlılık Eksiklikleri |
>62dB
|
| Reddet (kes) |
0 ila % 80 tam ekran yüksekliği
|
| Büyük hafıza |
1000 A grafiği, 500 bağımsızlık ayarları, herhangi bir kriter serbestçe girebilir, biz test bloğu olmadan sahne çalışabilirsiniz
|
| Test Modları |
Nabız yankısı, çifte eleman ve içi iletim
|
| Sonda Türleri |
Tek düz, Tek açılı, Çift düz, Çift açılı, İçinden, Sürünerek, Yüzeyde
|
| Kapı Monitörleri |
Tüm tarama aralığında kontrol edilebilen iki bağımsız kapı
|
| Birimler |
Inç veya milimetre
|
| Güç Gereksinimleri |
AC Ana 100-240 VAC, 50-60 Hz
|
| Gecikme Göster |
-20 ila 3400 μs
|
| Sonda Gecikmesi/Sıfır Değişimi |
0 ila 99.99μs
|
| Güç |
Dahili şarj edilebilir Li-ion pil paketi 8.000 mAh'lık 7.2V değerli
Ekran parlaklığına bağlı olarak 15 saat nominal çalışma süresi
4 saat tipik şarj süresi
|
| H×W×D(mm) |
260×175×60 (mm)
|
| Çalışma sıcaklığı |
-10°C ile 50°C arasında
|
| Depolama sıcaklığı |
-30°C ile 50°C arasında
|
| Nabız Enerjisi |
200V, 300V, 400V, 500V seçilebilir
|
| Düzeltme |
Pozitif yarı dalga, negatif yarı dalga, tam dalga, RF sistemi
|
| Bant genişliği (artırıcı bant geçişi) |
0.2 ila 20 MHz
|
| Kapı Monitörleri |
Tüm tarama aralığında kontrol edilebilen iki bağımsız kapı
|
| Duyarlılık |
Seçilebilir çözünürlükte en fazla 120 dB 0.1, 1.0, 2.0, 6.0 dB
|
| Değiştirici bağlantıları |
BNC veya LEMO
|
Görevleri
Otomatik olarak eksiklerin tam konumunu gösterir ((Derinlik d, seviye p, mesafe s, genişlik,sz dB,ф).
Hata boyutlandırması: AVG/AVG veya DAC kullanılarak otomatik hata boyutlandırması, hata kabul veya reddedilme raporlama hızları.
Transdüsörün otomatik kalibrasyonu Sıfır Noktası, açılar, ön kenar ve malzeme Hız.
DAC ve AVG'yi yankıyı değerlendirmek için yapmak ve kullanmak için uygun, eğri değiştirilebilir ve telafi edilebilir.
Hafıza Diskini bağlayarak, birim sınırsız hafıza elde edebilir.
Test sürecinin ve oynatmanın otomatik olarak video çekimi; U Disk kullanın,video uzunluğu sınırsızdır.
Renkli B taraması.
Birim içinde 13 uluslararası standart var.
Yerel olarak algılama raporlarını oluşturmak ve yazdırmak için mobil cihaza mavi diş bağlantısı. AWS D1.1.
Eğimli yüzey düzeltme özelliği.
Çatlak yüksekliği ölçüm fonksiyonu.
Büyütme kapısı:Gate aralığının tüm ekran genişliğine yayılması.
Otomatik kazanç fonksiyonu.
Envelope: 60 Hz güncelleme hızında canlı A taramasının ve A taramasının envelope görüntülenmesinin eşzamanlı görüntülenmesi.
Zirve Durumu: Test sonuçlarını kolayca yorumlamak için donmuş zirve dalga biçimlerini canlı A taramalarıyla karşılaştırın.
Tarama Dondurma: Ekran dondurma dalga şekli ve ses yolu verilerini tutar.
Alarm: Beep ve LED.
Gerçek Zaman Saati.
Echoyu doldurun.
Yakalama işareti.
Kapının içindeki yankı rengi.

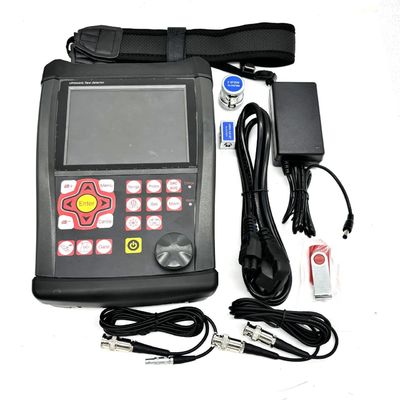

Standart Paket
Taşınabilir ultrasonik hata dedektörü FD620 1
Düz ışın dönüştürücü (4 MHz, Φ10) 1
Açı ışın dönüştürücü (4 MHz, 8 mm×9 mm, 60°) 1
Bağlantı Kablosu (BNC-LEMO 00 veya isteğe bağlı LEMO 01-LEMO 00) 1
Yeniden şarj edilebilir Li-Ion pil paketi, 8 amp 1 saat
Güç kaynağı/şarj ünitesi 1
Kullanım Kılavuzu İngilizce 1
Uygulama Yazılımı 1
Kemer 1
