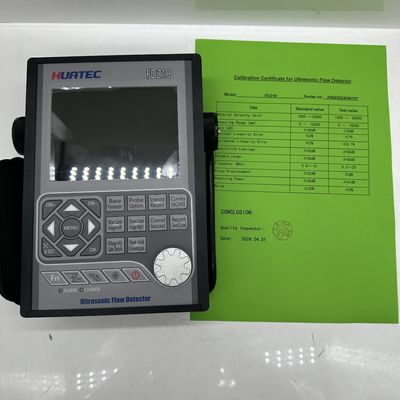

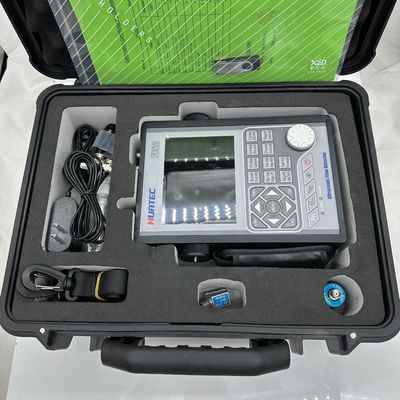

FD219 Endüstriyel B Skenleme ve Video Kayıt Ultrasonik Hata Detektörü

FD219 Endüstriyel B Tarama ve Video Kayıt Ultrasonik Hata Dedektörü Kaynak ve Döküm NDT Muayenesi İçin

Giriş

Bu HUATEC FD219 hata dedektörü, iş parçalarındaki çeşitli kusurları (çatlaklar, inklüzyonlar, gözenekler vb.) hızlı, kullanışlı, hasarsız ve doğru bir şekilde tespit edebilen, konumlandırabilen, değerlendirebilen ve teşhis edebilen taşınabilir bir endüstriyel dijital ultrasonik hata dedektörüdür. Hem laboratuvarda hem de saha mühendislik çalışmalarında kullanılabilir. Bu cihaz, üretim, demir ve çelik metalurjisi, metal işleme, kimya endüstrisi ve kusur tespiti ve kalite kontrolü gerektiren diğer alanlarda yaygın olarak kullanılabilir. Ayrıca havacılık, demiryolu taşımacılığı, kazanlar ve basınçlı kaplar, türbinler gibi alanlarda çevrimiçi güvenlik denetimi ve ömür değerlendirmesinde de yaygın olarak kullanılmaktadır.

Cihaz, kaynaklarda, dökümlerde, kütüklerde, akslarda, şaftlarda, tanklarda ve basınçlı kaplarda, türbinlerde ve yapısal bileşenlerde gizli çatlakları, boşlukları, ayrılmaları ve benzeri süreksizlikleri konumlandırmak ve boyutlandırmak için yaygın olarak kullanılabilir.

Özellikler

Çekirdek donanım ARM+FPGA ile tasarlanmıştır ve yazılım, cihazın işlevselliğini, taşınabilirliğini, dayanıklılığını ve güvenilirliğini büyük ölçüde artıran yüksek güvenilirliğe sahip çoklu görev işletim sistemi kullanır.

Bu cihaz, ana-ikincil menü kullanır ve kısayol tuşları ve dijital döner düğme ile tasarlanmıştır. Cihaz hafiftir ve taşınabilir, tek elle tutulabilir.

lEkran

Tam dijital çok renkli yüksek çözünürlüklü (640×480 piksel) çok renkli TFT LCD ekran. Dalga formu gösterimi daha hassas ve insancıldır.

Ortama göre seçilebilen 4 işletim arayüzü stili mevcuttur.

60 Hz hızlı güncellemeli LCD. Hassas dalga formu değişikliklerini gösterebilir.

LCD parlaklığı serbestçe ayarlanabilir.

lŞekil

Tam alüminyum metal kabuk sağlam ve dayanıklıdır ve elektromanyetik koruma performansı çok iyidir.

360 derece dönebilen sönümlemeli braket ve lastik kılıf kullanımı kolaylaştırır.

Temperli cam panel, son derece sert, aşınmaya ve çizilmeye karşı dayanıklıdır.

lEkran Görüntüsü ve PDF hata tespit raporu

Tüm sayfaların ve hata tespit raporlarının gerçek zamanlı ekran görüntüleri alınabilir ve U diske BMP resimleri olarak kaydedilebilir, renkli veya gri tonlamalı resimler olarak ayarlanabilir.

Hata tespit raporu, arşivleme ve yazdırma kolaylığı için PDF dosyası olarak dışa aktarılabilir ve U diske kaydedilebilir.

PDF dosyasının tüm içeriği kullanıcı ihtiyaçlarına göre özelleştirilebilir.

BMP resimleri ve PDF dosyaları bilgisayarda veya cep telefonunda görüntülenebilir.

lMenzil

Çelikte 15000 mm'ye kadar; menzil sabit adımlarla veya sürekli değişken olarak seçilebilir. Büyük iş parçalarında ve yüksek çözünürlüklü ölçümlerde kullanıma uygundur.

lPals Üreteci

100V, 200V, 250V, 300V, 350V, 400V ve 500V arasında seçilebilir pals enerjisi.

Farklı frekanstaki problara uyum sağlamak için 0.1µs ila 0.5 µs arasında ayarlanabilir pals genişliği.

20 Hz ila 2 KHz arasında ayarlanabilir pals tekrar frekansı.

Optimum prob performansı için 50Ω, 150Ω, 250Ω ve 500Ω arasında seçilebilir sönümleme.

Prob seçimi: tek kristal prob, çift kristal prob, özel açılı prob, nüfuz edici prob, tırmanıcı prob.

lAlıcı

Örnekleme: 320 MHz örnekleme hızında 16 bit AD Dönüştürücü

Doğrultma: Pozitif Yarım Dalga, Negatif Yarım Dalga, Tam Dalga ve RF

Analog Bant Genişliği: 0.2MHz ila 20MHz, optimum performans için proba uyum sağlamak üzere seçilebilir frekans aralıkları (cihaz tarafından otomatik olarak ayarlanır).

Kazanç: 0 dB ila 110 dB, 0.1 dB, 2 dB, 6 dB seçilebilir adımlarla ayarlanabilir.

lKapılar

İki tam bağımsız kapı, tepe tetikleme kullanarak sinyal yüksekliği veya mesafesi için çeşitli ölçüm seçenekleri sunar.

Yankıdan-yankıya modu, birbirine son derece yakın sinyaller için doğru kapı konumlandırmasına olanak tanır.

Kapı Başlangıcı: Görüntülenen tüm menzil boyunca değişken

Kapı Genişliği: Kapı Başlangıcından görüntülenen menzilin sonuna kadar değişken

Kapı Yüksekliği: Tam Ekran Yüksekliğinin %0 ila %99'u arasında değişken

Alarmlar: LED Flaş ile Eşik pozitif/negatif.

lBellek

Cihaz dahili büyük kapasiteli belleğe sahiptir ve cihazın güç kaybı nedeniyle veri ve dosyalar kaybolmaz.

Kalibrasyon ayarlarını ve prob parametrelerini depolamak için 500 kanal dosyası belleği.

A-Scan dalgasını ve ayarlarını depolamak için 1000 dalga raporu dosyası belleği.

Tüm dosyalar depolanabilir, geri çağrılabilir ve silinebilir.

Kanal ayarları ve rapor dosyaları bellek diski aracılığıyla dışa aktarılabilir ve bilgiler USB bellek aracılığıyla sınırsız miktarda saklanabilir.

lVideo Kaydedici

Video Kaydedici birçok durumda kullanışlıdır, sonradan inceleme yapmak isteyenler için çok uygundur.

Cihaz, test sürecini kaydedebilir ve video dosyası olarak kaydedebilir, bu da cihaz veya özel yazılım aracılığıyla oynatılabilir. 10 adede kadar video dosyasını destekler ve her video dosyası 5 dakikaya kadar olabilir.

Video dosyasını bellek diskine kaydetmeyi seçerseniz, video dosyasının sayısı ve süresi sınırlı olmayacaktır.

Test sürecini kaydetmek ve oynatmak, gelecekteki hata tespiti çalışmaları ve analizleri için büyük kolaylık sağlar.

Video oynatma duraklatma, hızlı ileri sarma, hızlı geri sarma ve durdurma işlevlerini destekler.

Fonksiyonlar

• Otomatik kalibrasyon: Prob sıfır ofseti, prob açısı (K değeri) ve malzeme hızı için otomatik kalibrasyon.
• Hata Konumlandırma: Canlı ses yolu, projeksiyon (yüzey mesafesi), derinlik, genlik gösterimi,
• Hata boyutlandırma: AVG veya DAC kullanarak otomatik hata boyutlandırma, kusur kabul veya reddetme raporlamasını hızlandırır.
• Dijital Okuma ve Tetikleme Fonksiyonu: Normal bir prob kullanıldığında kalınlık/derinlik dijital okuma olarak görüntülenebilir ve açılı prob kullanıldığında yüzey mesafesi ve derinlik doğrudan görüntülenir.
• DAC/AVG: Eğri otomatik olarak oluşturulur ve örnekleme noktaları telafi edilebilir ve düzeltilebilir. Eğri kazançla otomatik olarak kayar, tespit mesafesiyle otomatik olarak genişler ve gecikme süresiyle otomatik olarak hareket eder. Herhangi bir açıklığın AVG eğrisini gösterebilir.
• AWS D1.1. Bu standardı seçmek manuel hesaplamaları azaltabilir ve tespit verimliliğini artırabilir.
• Eğri Yüzey Düzeltme özelliği.
• Çatlak Yüksekliği Ölçüm fonksiyonu.
• Kapı Büyütme: Kapı menzilinin tüm ekran genişliğine yayılması.
• Video Kayıt ve oynatma.
• Otomatik kazanç fonksiyonu
• Zarf: 60 Hz güncelleme hızında canlı A-tarama ve A-tarama ekranının zarfının eşzamanlı gösterimi
• Tepe Tutma: Test sonuçlarını kolayca yorumlamak için dondurulmuş tepe dalga formlarını canlı A-taramalarla karşılaştırın.
• Tepe işareti: tepe noktasını gerçek zamanlı olarak yakalayın ve işaretleyin
• Yankı kodlama: kusur konumunu analiz etmek için kullanılan 1~9 yankı gösterim alanını farklı renklerde görüntüleyin.
• A Tarama Dondurma: Ekran dondurma dalga formunu ve test mesafesi verilerini tutar.
• B Tarama ekran özelliği. İş parçasının kusur şeklini sezgisel olarak gösterir ve tespit sonucu daha sezgiseldir.

Gerçek Zamanlı Saat

Cihaz saati çalışmaya devam ederek zamanı takip eder.

İletişim

İki Yüksek hızlı USB2.0 bağlantı noktası. İki USB modu seçilebilir: U-DISK ve U-BRIDGE. U-DISK modunda, kanal yapılandırma dosyaları, hata raporu dosyaları, ekran görüntüsü resimleri ve kaydedilen filmler U-DISK'e kaydedilebilir. U-BRIDGE modunda, cihaz DataPro Yazılımı ile veri alışverişi yapar.

Pil

Dahili büyük kapasiteli ve yüksek performanslı lityum-iyon pil.

12 saatten fazla sürekli çalışma süresi. 4-6 saat tipik şarj süresi.

Düğme

Döner düğme kullanılarak işletim ayarlamaları kolay ve hızlı bir şekilde yapılır.

Yazılım güncelleme

Yazılım U-DISK aracılığıyla kolayca güncellenebilir. Güncelleme makineye zarar vermez.

Özellikler

• Ölçüm Aralığı: 0 ila 15000 mm, çelik hızında
• Pals Tekrar Frekansı 20 Hz ila 2000 Hz arasında değişir
• Malzeme Hızı: 1000 ila 20000m/s
• Pals Tekrar Frekansı 20 Hz ila 2000 Hz arasında değişir
• Dinamik aralık: 40dB'den fazla
• Sistem Doğrusallığı: Yatay: +/-0.2% FSW,
• Dikey: 0.25% FSH, Amplifikatör Doğruluğu +/-1 dB.
• Çözünürlük: 40dB'den fazla
• Hassasiyet Bırakma: 50dB'den fazla (Derinlik 200mmФ2 düz tabanlı delik)
• Reddetme (baskılama): tam ekran yüksekliğinin %0 ila %80'i
• Gürültü: %10'dan az
• Kapı Monitörleri: tüm tarama aralığı boyunca kontrol edilebilir iki bağımsız kapı
• Kazanç: 0.1, 1.0, 2.0, 6.0 dB seçilebilir çözünürlükte maksimum 110 dB.
• Bant Genişliği (amplifikatör bant geçişi): 0.2 ila 20 MHz
• Pals Deplasmanı: 32dB'den fazla
• Ekran Gecikmesi: -20 ila 3400 µs
• Prob Gecikmesi/Sıfır Ofseti: 0 ila 99.99µs
• Test Modları: Pals yankısı, çift elemanlı ve tam geçişli
• Pals Üreteci: Ayarlanabilir Dalga Pals Üreteci
• Pals Enerjisi: 100V, 200V, 250V, 300V, 500V seçilebilir
• Doğrultma: Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF
• Birimler: İnç veya milimetre
• Dönüştürücü Bağlantıları: BNC veya LEMO
• Güç Gereksinimleri: AC Şebeke 100-240 VAC, 50-60 Hz
• Çalışma Sıcaklığı: -10℃ ila 50℃, Depolama Sıcaklığı: -30℃ ila 50℃
