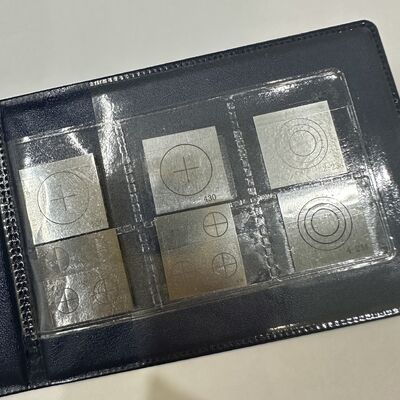

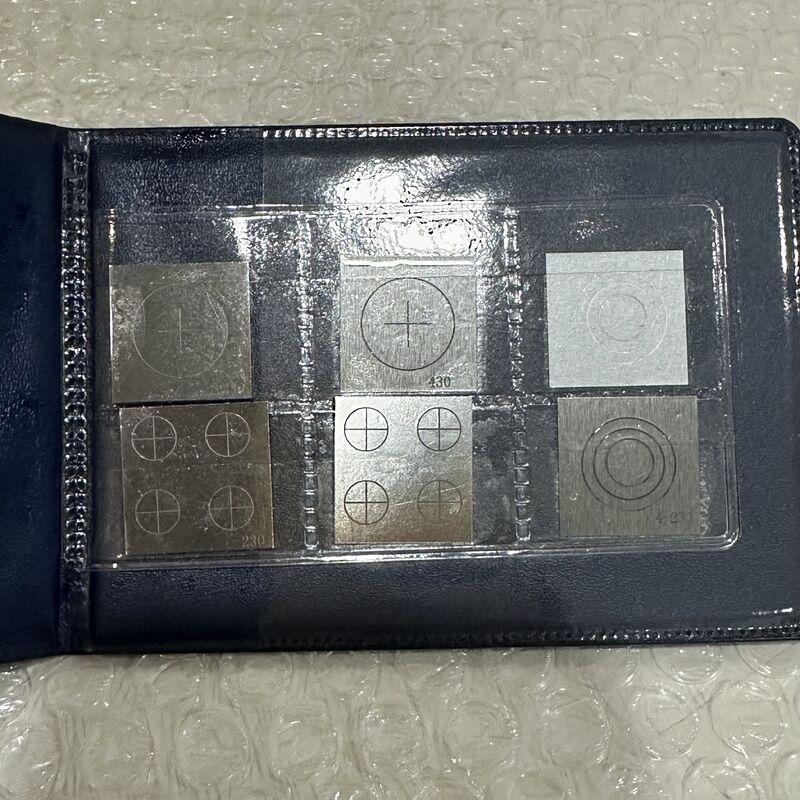

MPI Muayene için QQI Değişken Derinlik Kusur Şim Kalite Kontrol Göstergeleri

Muayene kalemleri

Testin durumu, yöntemi ve talebi

Renk

Metal yüzey parlak gümüş, pas yok. çizik yok, korozyon yok vb.

Düzlük

Test parçasını çıplak tahtaya, tamamen paralel olarak yerleştirin. Kırışıklık yok. Çapak yok. Yüzey pürüzlülüğü RA 0.8um'dur

Sac demir ve kesme oluğunun boyutu

Milscale ile test edilen test parçasının kenar uzunluğu 0.75in x 0.75in'dir.

Test parçası CX-230'un ortalama kalınlığı 0.002in'dir.

Hassas mikroskop ile test edilen yapay kusur sembolü "o" ve sembolü "+" test parçasının ortasındadır.

"o" sembolünün çapı 0.507in, "+" sembolü 0.25in'dir.

Test parçası CX-230'un kalınlığı 0.002in'dir.

Oluk derinliği 0.0008in; oluk genişliği 0.007in'dir.

Kalite

Fizik ve kimya testleri, metalin 1005 Çelik Park elektromanyetik saf demir levhadan yapıldığı sonucunu göstermektedir.

Hammadde analiz sonucu GB6985 kuralına uygundur,

Muayene kalemleri

Testin durumu, yöntemi ve talebi

Renk

Metal yüzey parlak gümüş, pas yok. çizik yok, korozyon yok vb.

Düzlük

Test parçasını çıplak tahtaya, tamamen paralel olarak yerleştirin. Kırışıklık yok. Çapak yok. Yüzey pürüzlülüğü RA 0.8um'dur

Sac demir ve kesme oluğunun boyutu

Milscale ile test edilen test parçasının kenar uzunluğu 0.75in x 0.75in'dir. Test parçası CX-430'un ortalama kalınlığı 0.004in'dir. Hassas mikroskop ile test edilen yapay kusur sembolü "o" ve sembolü "+" test parçasının ortasındadır. Dört "o" sembolünün çapı 0.507in, "+" sembolü 0.25in'dir.

Test parçası CX-430'un kalınlığı 0.004in'dir. Oluk derinliği 0.0012in,

oluk genişliği 0.007in'dir.

Kalite

Fizik ve kimya testleri, metalin 1005 Çelik Park elektromanyetik saf demir levhadan yapıldığı sonucunu göstermektedir.

Hammadde analiz sonucu GB6985 kuralına uygundur,

Muayene kalemleri

Testin durumu, yöntemi ve talebi

Renk

Metal yüzey parlak gümüş, pas yok. çizik yok, korozyon yok vb.

Düzlük

Test parçasını çıplak tahtaya, tamamen paralel olarak yerleştirin. Kırışıklık yok. Çapak yok. Yüzey pürüzlülüğü RA 0.8um'dur

Sac demir ve kesme oluğunun boyutu

Milscale ile test edilen test parçasının kenar uzunluğu 0.75in x 0.75in'dir. Test parçası 3C2-234'ün ortalama kalınlığı 0.002in'dir. Hassas mikroskop ile test edilen üç adet yapay kusur "o" test parçasının ortasındadır.

Büyük "o"nun çapı 0.507in,

orta "o" 0.383in, küçük "o" 0.258in,

Test parçası 3C2-234, büyük "o", kalınlık: 0.002in,

oluk derinliği: 0.0004in, oluk genişliği: 0.007in,

orta "o", kalınlık: 0.002in, oluk derinliği:

0.0006in, oluk genişliği: 0.007in, küçük "o",

kalınlık: 0.002in, oluk derinliği: 0.0008in,

oluk genişliği: 0.007in.

Kalite

Fizik ve kimya testleri, metalin 1005 Çelik Park elektromanyetik saf demir levhadan yapıldığı sonucunu göstermektedir.

Hammadde analiz sonucu GB6985 kuralına uygundur,
