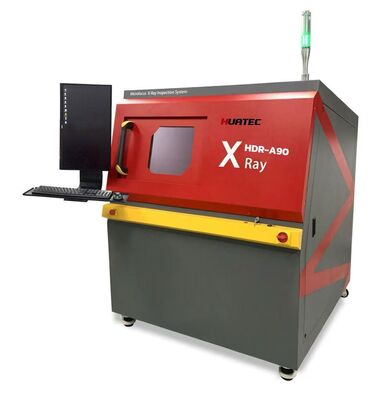

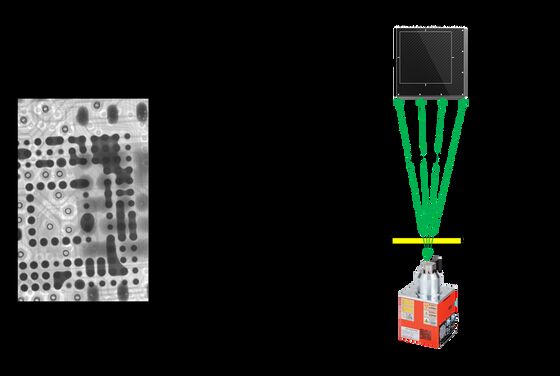

HDR-A90 Mikro-fokus X-Işını Muayene Sistemi 90kV Endüstriyel NDT Hata Dedektörü

Röntgen kaynağı

Türü

Kapalı, mikro odak

En yüksek boru voltajı

90kV

Maksimum boru akımı

200μA

Odak noktası boyutu

5 μm

Görev

Otomatik ön ısıtma

Düz panel dedektörü

Etkili alan

130mm*130mm

Piksel boyutu

85μm

Karar

1536*1536

Çerçeve hızı

20 fps

Eğilebilir açı

60°

Tablo

Boyut

530mm*530mm

tespit edilebilir alan

500 mm*500 mm

Maksimum yük

10kg

Ekipman

Büyütme

Geometri 200X

Sistem 1500X

Denetim hızı

Max 3.0s/nokta

Boyutları

1360mm (L) * 1365mm (W) * 1730mm (H)

Ağırlık

1200 kg

Güç kaynağı

AC110-220V 50/60HZ

Maksimum güç

1500W

Endüstriyel PC

I5 CPU, 8G RAM, 500GB SSD

Ekran

24 ′′ HDMI LCD

Güvenlik

Radyasyon sızıntısı

Sızıntı yok, uluslararası standart: ≤1μSv/h

Kurşun cam gözlem penceresi

Şeffaf kurşun cam pencereler, iç durumunu gözlemlemek için radyasyonu korur.

Pencere ve arka kapı güvenlik kilitleri

Kullanıcılar pencereyi veya arka kapıyı açtıktan sonra, X-ışını tüpü derhal kapatılır.

Elektromanyetik güvenlik düğmesi

Röntgen açıldığında kilitlenir, kullanıcılar gözlem penceresini açamazlar.

Acil duraklama

Çalışma pozisyonunun yanında, kapatmak için basın

Tüp koruması

Kullanıcı röntgen tüpünü kapatmazsa yazılımı bırakamaz.

Fonksiyon modülü

Operasyon

Klavye ve fare tüm işlemleri bitirebilir

Röntgen tüpü

kontrol

X düğmesine tıklamak için fare kullanmakla X-ışını açıp kapatabilirsiniz. gerçek zamanlı tüp voltajı ve akım değeri yanında görüntülenecektir, kullanıcılar yukarı ve aşağı düğmesine tıklayabilir veya kaydırıcı sürükleyebilir,ya da ayarlanacak tür.

Durum çubuğu

Kırmızı ve yeşil olarak yanıp sönen şekilde kilit durumunu, ön ısıtma durumunu ve X-ışını durumunu gösterir.

Görüntü Efekti Düzenlemesi

Görüntünün parlaklığı, kontrastı ve kazancı tatmin edici bir sonuca ulaşmak için serbestçe ayarlanabilir.

Ürün listesi

Kullanıcılar, Z ekseni konumu, parlaklık, kontrast ve kazanç gibi denetim parametrelerini kaydedebilir ve aynı ürünü denetlerken parametreleri doğrudan arayabilirler.Denetim verimliliğini artırmak için.

Navigasyon

Pencere

Kamera masanın fotoğrafını çektikten sonra, fotoğrafın herhangi bir yerine tıklayın, masa tıkladığınız yere hareket eder ve ekranda görüntülenir.

Hareket ekseni durumu

Gerçek zamanlı koordinatları göster.

Denetim sonucu

Ölçüm sonuçları (kullanıcılar tarafından belirlenen boşluk oranı, mesafe, alan vb.) sırayla görüntülenir.

Hız kontrolü

Her eksenin hareket hızı yavaş, normal ve hızlı olarak ayarlanabilir.

Boşluk oranı

ölçüm

Otomatik hesaplama

Düzgen belirlemek için iki noktaya tıklayın. yazılım otomatik olarak bulur ve düzgen, yastık ve iç boşluklarda lehim topu kenarını ölçer,ve boşluk oranının verilerini alabilirsiniz, lehim topunun alanı, çevresi, en büyük boşluk oranı, uzunluğu ve genişliği ve NG veya OK'u kırmızı ve yeşil ile gösterir.

Parametre ayarlamaları

Kullanıcılar, otomatik hesaplamanın doğru sonuçlarını elde etmek için gri ölçek eşiklerini, pikselleri, kontrastı, boyut filtreleme ve diğer parametreleri ayarlayabilirler.

Boşluk ekle

El ile

Kullanıcılar bir çokgen veya serbest bir şekil çizebilir ve boşluk oranına boşluk olarak hesaplayabilirler.

Kaydet.

Parametreler

Kullanıcılar, gri ölçek eşik, piksel, kontrast, boyut filtreleme ve diğer parametreler gibi parametreleri kaydedebilir ve aynı ürünü tespit ederken parametreleri doğrudan arayabilirler.tespit verimliliğini artırmak için.

Diğer ölçüm fonksiyonu

Uzaklık

A ve B noktalarını basamak olarak ayarlamak için tıklayın, ardından C noktasından basamak çizgisine dikey mesafeyi ölçmek için C noktasını tıklayın.

Uzaklık oranı

Çoğunlukla deliklerin lehim hızını ölçmek için kullanılır.D noktasından başlangıç çizgisine dikey mesafeyi C noktasının dikey mesafesine bölün., D ile C arasındaki dikey mesafenin yüzdesi oranını elde etmek için.

Açı

A ve B noktalarını basamak olarak ayarlamak için tıklayın, ardından BA ve BC ışınları arasındaki açıyı ölçmek için C noktasını tıklayın.

Yarıçap

Genellikle lehim topları gibi yuvarlak bileşenleri ölçmek için kullanılır.

Çevre

Çoğunlukla kare bileşenlerini ölçmek için kullanılır, kareyi belirlemek için iki noktayı tıklayın, uzunluğu, genişliğini ve alanını ölçün.

Otomatik denetim

El ayarlamaları

Kullanıcılar masadaki herhangi bir konumu denetim noktası olarak ayarlayabilir, yazılım otomatik olarak görüntüyi denetleyecek ve kaydedecektir.

Dizi

Düzenli denetim noktaları için, kullanıcıların sadece denetim noktalarından ikisini ve satır ve sütun sayısını ayarlamaları gerekir, yazılım otomatik olarak her noktayı denetleyecek ve resimleri kaydedecektir.

Otomatik

tanımlama

Açık özelliklere sahip denetim noktaları için, yazılım otomatik olarak konumları belirler, ölçümler yapar ve görüntüyü kaydeder.
