Manyetik Parçacık Kaldırma Kuvveti Kalibrasyon Bloğu NB/T 47013.4 Standart MT Test Bloğu

Manyetik parçacık kaldırma gücü kalibrasyon bloğu NB/T 47013.4 Standart NDT test bloğu

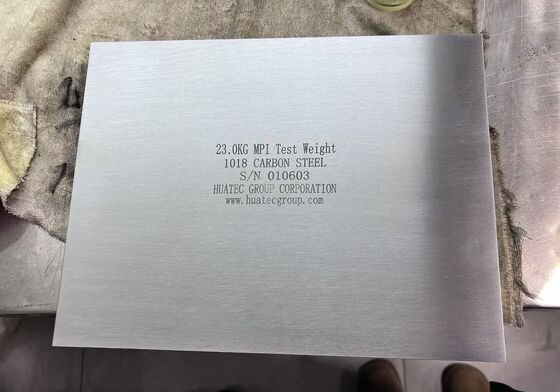

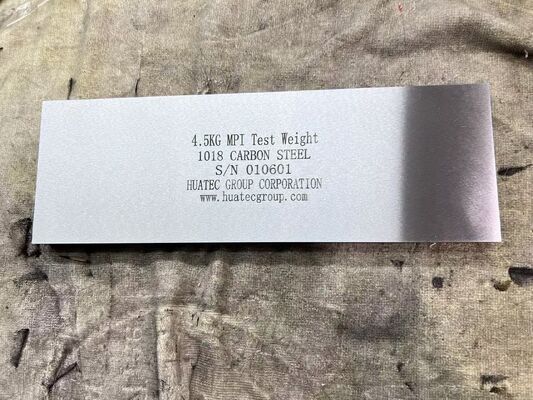

Kaldırma gücü test bloğu, manyetik boyunduruk tipi manyetik parçacık denetim cihazının manyetleşme kapasitesini doğrulamak için kullanılan standart bir ferromanyetik test parçasıdır.Temel işlevi, donanımın etkili bir manyetik alan oluşturmak için yeterli kaldırma gücüne sahip olmasını sağlamak ve kaçırılan algılamaları önlemektir..

Temel parametreler ve malzemeler
Malzeme: 45 çelik, ferromanyetizmi ve istikrarını sağlayan normalleştirme için ısı ile işlenmiştir
Boyutlar: Önerilen alan ≥ 200mm×200mm veya 300mm×100mm, hata ≤ ±5mm
Kullanım: Maksimum manyetik kutup mesafesinde manyetik boyunduruğun emici kuvvetini niceliksel olarak doğrulamak, kusur tespitinin hassasiyetini sağlamak

Kullanım ve kalibrasyon noktaları
Test yöntemi: Manyetik boyunduruğu test bloğunun yüzeyine yerleştirin, güç uygulayın ve test bloğunu kaldırmak için dengeleyin. Standart kuvvet değerine ulaştığını belirleyin
Kalibrasyon özelliği: JJF'ye (Demirsiz Metaller) 0031-2024 göre, ölçülen kaldırma gücü nominal değerden daha düşük olmamalıdır.
Notlar: Manyetik kutup ve test bloğu yüzeyi arasındaki boşluk 0.5mm olması önerilir. Yetersiz kaldırma gücü yetersiz manyetik alan ve yanlış algılama ile sonuçlanacaktır.

Diğer test bloklarından farklılıklar
A1/C tipi standart test parçalarından farklı: Test bloğu, ekipmanın kaldırma gücünü niceliksel olarak doğrulamak için kullanılır.Test parçası manyetik alan dağılımının ve kapsamlı performansın niteliksel tespiti için kullanılırken
Manyetik alan göstergelerinden farklı: Test bloğu metrolojik bir standart parçadır, gösterge ise kaba bir niteliksel araçtır.
