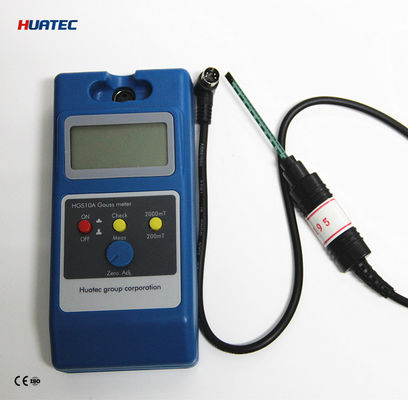

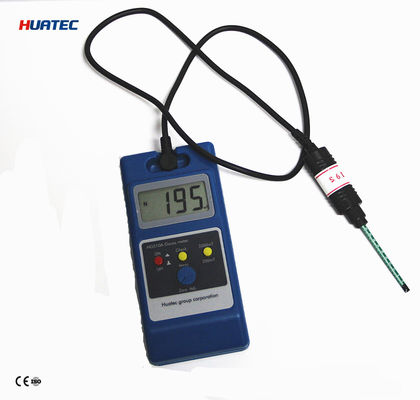

HGS-10A Taşınabilir Dijital Tesla Meter Manyetik Alan Testleri için Gauss Meter

HGS-10A Taşınabilir Dijital Tesla Metre Gauss Metre Manyetik Alan Testi İçin

Özet

HGS-10A taşınabilir dijital tesla ölçer, DC manyetik alan, AC manyetik alan, radyasyon manyetik alanı, kalıntı manyetik alan, Dünya'nın manyetik alanı vb. gibi çeşitli manyetik alanların manyetik indüksiyon yoğunluğunu ölçmek için kullanılabilir. Cihaz taşınabilir (150mm×70mm×30mm), geniş aralığı, rahat kullanımı, net LCD ekranı ve Çin'deki en gelişmiş dokunmatik tuşu ile hizmet ömrünü ve konforunu büyük ölçüde artırır. Güç kaynağı altı adet 5 numaralı kuru pildir, bu da 100 saatten fazla sürekli çalışabilir ve ayrıca şebeke güç kaynağı, küçük ve taşınabilir olduğunda da kullanılabilir. Mükemmel kalite güvencesi, yüksek kaliteli satış sonrası hizmet, işiniz için ideal seçiminizdir.

Manyetik ölçüm alanında en yaygın kullanılan ölçüm cihazlarından biri olan tesla metre, mıknatısların manyetik indüksiyon yoğunluğunu ölçmek için özel bir cihazdır.

HGS-10A taşınabilir dijital tesla metre, DC manyetik alan, hoparlör, manyetik ayırıcı, kalıcı mıknatıslı demir çıkarıcının çalışma manyetik alanı, kaçak manyetik alan, parçaların işlenmesinden sonra demanyetizasyon ve artık manyetik alan gibi çeşitli manyetik alanların manyetik indüksiyon yoğunluğunu ölçmek için kullanılabilir. Cihaz taşınabilir, geniş aralığı, kolay kullanımı ve net LCD ekranı ile.

Çalışma Alanı:

1. Kalıcı mıknatıs malzemelerinin yüzey manyetik alan dağılımı (yani, genellikle metre manyetizması dediğimiz);

2. Manyetik devre yapısında boşluk manyetik alanı;

3. Kalıcı mıknatıs veya doğru akım tarafından üretilen manyetik alanın ferromanyetik malzemeleri emen ekipmanlara etki etmesiyle oluşan manyetik alan;

Ana Teknik Göstergeler

Çalışma prensibi:

Bu seri cihazlar, sensör olarak hall etkisinin prensibine dayanmaktadır, yani hall sensörü. Kullanıcıların ihtiyaçlarına göre seçilebilen veya eşleştirilebilen enine ve eksenel olmak üzere iki tür sensör vardır. Devre, düşük sürüklenme amplifikatörü, yüksek kararlılık güç kaynağı ve 31/2 LCD ekran kullanır.

(I) Hall etkisi prensibi

Bir metal veya yarı iletken levhayı bir manyetik alana yerleştirmek, akım ve manyetik alana dik yönde bir elektromotor kuvvet (EMF) oluşturur, bu fiziksel olguya hall etkisi denir. Hall etkisi prensibi, katı taşıyıcının malzemesinin özü, ek manyetik alanda (B) katı malzemeye dik hareket ederken, Lorentz kuvveti (FB) etkisi nedeniyle yörüngesinde sapar ve malzemenin her iki tarafında (3.4) akım yönünün dikeyinde bir elektrik alanı ve manyetik alan oluşur ve nihayet taşıyıcının Lorentz kuvveti ve elektrik itmesi tarafından dengelenmesini (FB = Fe) sağlar ve iki tarafında sabit bir potansiyel farkı olan hall voltajı (VH) oluşturulur. Temel denklem şudur:

Vh = KhIhB

Bunların arasında:

Ih: çalışma akımı

B: akı yoğunluğu

Kh: eleman hassasiyeti

Vh: hall elektriği

(Ⅱ) Sensör kullanım yöntemi

Enine sensörleri örnek alarak

Ölçülen manyetik alanın manyetik kuvvet çizgilerinin yönü, sensörün önündeki hall elemanına diktir (sağdaki şekle bakınız).

2. El tipi sensör tarafından ölçülen manyetik alanın diyagramı ve açıklaması sağdaki şekilde gösterilmiştir. Sensörün ön ucundaki hall elemanının ucundaki 2.3MM'lik konumu (ölçeğin ters tarafı ve bakır prob küçük bir daire ile işaretlenmiş tarafın tersi) kullanarak, ölçülen mıknatısın yüzeyine veya ölçülen uzamsal manyetik alanın konumuna nazikçe dokunun.

3. El tipi sensör yönteminin yanlış kullanımı, sensörün üst kısmını ölçülen nesnenin yüzeyine zorlar (sağdaki resimde gösterildiği gibi), bu da sensöre kolayca zarar verebilir.

Paketleme listesi

1. HGS-10A Dijital Tesla Metre

2. Harici güç kaynağı

3. Hall sensörü

4. No.5 Kuru Piller 6 adet

5. Kullanım Talimatı

6. Ürün Nitelik Belgesi
