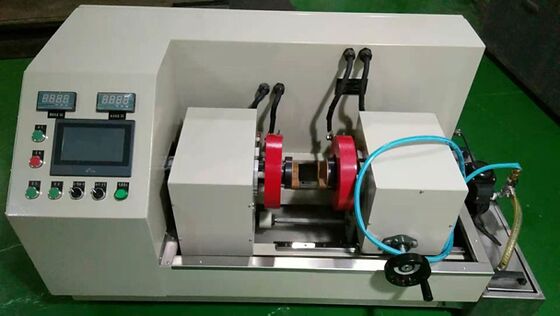

HMP-500NX AC Mayeleme Eğitim Hata Algılayıcısı Manyetik Asansör Sistemi

HMP-500NX AC Manyetizasyon Eğitim Hata Dedektörü Manyetik Süspansiyon Sistemi ile

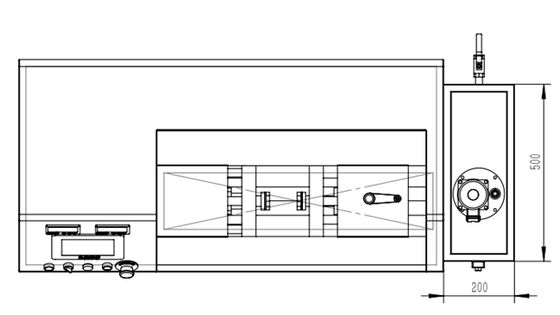

1. Ekipman bileşen açıklaması

1.1. Elektrik kontrol kabini (1)

  Bağımsız elektrik kontrol kabini, tüm elektrik yürütme bileşenleri bu kontrol kabinine monte edilmiştir ve elektrik kontrol kabini hava filtreleme ve dolaşımlı ısı dağıtım cihazı ile donatılmıştır. Yüksek kaliteli çelikten kaynaklanmıştır;

Arkada su geçirmez kapaklı 220V 50Hz sprey pompası ve siyah ışık lambasının güç çıkışı monte edilmiştir;

Devre kesiciler, kontaktörler, kontrol bileşenleri, transformatörler, doğrultucular, tetikleyiciler, enerji vb. hepsi bu kabine monte edilmiştir;

1.2. Kontrol paneli (2)

Panelin ön yüzü ayar ve ekran için dokunmatik ekran, AC dijital ampermetre ve acil durdurma düğmesi ile tasarlanmıştır.

Anahtarlar ve fonksiyon ayarları bu alanda tasarlanmıştır.

1.3. Elektrot sabitleme kutusu (3)

Sabit elektrot kutusu 10mm yüksek kaliteli çelik levhadan kaynaklanmıştır ve ön ve arka iki kapı çıkarılabilir.

1.4. Elektrot hareketli kutusu (5)

Elektrot hareketli kutusu herhangi bir konumda durdurulabilir, sıkıştırma mesafesini ayarlamak için kullanılır ve bir park kilidi fonksiyonuna sahiptir;

1.5. Manyetik süspansiyonlu karıştırma ve püskürtme sistemi (6)

Ekipman, altta V şeklinde bir yapıya sahip ayrı bir manyetik süspansiyon tankı ve üst kısımda monte edilmiş bir karıştırma püskürtme elektrik pompası ile tasarlanmıştır. Bu kısım bir hortumla çamur tankına bağlanır ve çamur tankının ön tarafına manuel bir sprey tabancası monte edilmiştir.

Sistem güçlü karıştırmaya sahiptir, V şeklindeki yapı manyetik tozun kolayca çökmemesini sağlar ve sprey basıncı ayarlanabilir;

Kapasite 20L'dir;

1.7. Manyetizasyon ve demanyetizasyon güç kaynağı sistemi:

Ekipman, iki bağımsız manyetizasyon güç kaynağı seti olan AC manyetizasyon yöntemini benimser. İki ana transformatör sırasıyla manyetizasyon akımını sağlar. Devrenin akımını kontrol etmek için kontrol edilebilir modül dönüştürücü teknolojisi kullanılır ve izole voltaj elektrotlara ve bobinlere gönderilir. Boyut sürekli ayarlanabilir ve karşılık gelen gösterge ayarlanır. Akım önceden ayarlanabilir ve yanlış tespit ve eksik tespiti önlemek ve iş parçasının belirtilen manyetizasyon yoğunluğunu elde etmesini sağlamak için önceden ayarlanmış akım yetersiz veya aşıldığında alarm verilir. Kararlı artık manyetizmayı korumak için kapanma faz kontrol fonksiyonlu AC, artık manyetizma hata tespiti için kullanılabilir.

AC zayıflama yöntemi demanyetizasyon fonksiyonu ile.

Akım yolu malzemesi: tüm kırmızı bakır çubuklar veya bakır kablolar.

1.8. Elektrik kontrol sistemi:

1) Elektrik kontrol sistemi OMRON PLC tarafından kontrol edilir, kontrol edilebilir modüller ve koruyucu cihazları, akım ayarlama tetikleme cihazları, ampermetreler, kontrol düğmeleri ve gösterge ışıkları, silindirler, üçlüler, solenoid valfler, basınç regülatör valfleri, hava anahtarları, ara röleler, AC kontaktörler gibi kontrol cihazları dahil. Aşırı yük korumalı ana güç devresi kesicisi.

2) İnsan-makine arayüzü kontrol sistemi:

Bilgisayar (insan-makine arayüzü sistemi) manyetizasyon akımını, manyetizasyon süresini, manyetizasyonu vb. kontrol eder, bu da tespit doğruluğunu büyük ölçüde artırır ve manyetizasyon, manyetizasyon akımı ön seçimi ve takibinin adım adım işlemini otomatik olarak tamamlayabilir.

Dokunmatik ekran programlanabilir ekran, bir adaptör aracılığıyla PLC programlanabilir denetleyici ile iletişim kurarak sistemin anahtar parametrelerini doğrudan görüntüler. Ve yetki şifresini ayarlar ve parametreler yetki dahilinde ayarlanabilir. Ekran tasarımı: Ana Sayfa-şirket adı. Herhangi bir dokunuş ana ekrana girebilir-"Ana Menü", "Çalışma Sayfası", "Alarm Kaydı", "Önlemler", "Akım Dalga Formu", her fonksiyon tuşuna dokunarak otomatik olarak ilgili ekrana geçilir ve çeşitli tipik iş parçalarının işlem parametreleri saklanabilir.

Manyetizasyon akımı önceden ayarlanabilir ve dokunmatik ekran programlanabilir ekran sistemi aracılığıyla otomatik izleme devresi oluşturulur ve önceden seçilen değer ile gerçek geçen akım değeri arasındaki hata ≤±3%'dir.

Sistem arıza kendi kendine teşhis fonksiyonuna sahiptir. Aşırı akım, düşük akım, anormal hava basıncı, ana devrenin aşırı sıcaklık artışı, sesli ve ışıklı alarmlar ve otomatik olarak çalışmayı durdurur.

3) Ekipman kabuğu güvenilir bir şekilde topraklanmıştır ve tüm makinenin yalıtım direnci ≥2MΩ.

4) Ekipman eksiksiz güvenlik koruması, kilitleme ve alarm fonksiyonlarına sahiptir.

5) Elektrik şeması, bağlantı şeması ve ekipmanın gerçek devresi tamamen tutarlı olmalıdır.

6) PLC kontağı, kontağı korumak için bir ara röle ile donatılmıştır.

7) Her elektrik bileşeninin kablolaması bir tel numarası ile işaretlenmelidir ve her bileşen arasındaki kablolama için bir tel yuvası panosu sağlanır.

2. Aksesuarlar

3.Ana teknik parametreler (Not: HWDC, yarım dalga DC'nin kısaltmasıdır)

*AC manyetizasyon akımı:

  Çevresel 0-500A sürekli ayarlanabilir, kapanma faz kontrolü ile

  Dikey 0--1000A (1000A*6T=6000AT) sürekli ayarlanabilir, kapanma faz kontrolü ile

*Kontrol yöntemi: ön seçim ve otomatik telafi

*Telafi yenileme hızı: 0.02S/zaman

*Geçici yük oranı: ≥25%, sürekli 7*24H çalışma için uygundur

*Demanyetizasyon etkisi: ultra düşük frekanslı DC komütasyon zayıflama demanyetizasyonu, kalıntı manyetizma ≤0.2MT, ayarlanabilir demanyetizasyon frekansı

*Manyetizasyon yöntemi: çevresel manyetizasyon ve boyuna manyetizasyon, çevresel ve boyuna kompozit manyetizasyon

*Haftalık boyuna akım hata oranı: ≤±3%

*Strok: 0-200mm

*Bobin iç çapı: 100mm

*Güç kaynağı: AC380V±10% 50HZ 40KVA (anlık 5S), üç fazlı beş telli sistem.

*Boyut: uzunluk 1400*genişlik 600*yükseklik 750

*Hassasiyet: A tipi (QQI) hassasiyet test parçası (30/100) tam daire ve çapraz net bir şekilde görüntülenebilir.

*Çin Halk Cumhuriyeti Havacılık Endüstrisi Standardı HB/Z72-1998 "Manyetik Parçacık Muayenesi"

*Makine Endüstrisi Bakanlığı'nın JB/T8290-2011 "Manyetik Parçacık Hata Dedektörü" standardı ve endüstri HB/Z72-98 standardı ile uyumludur.
