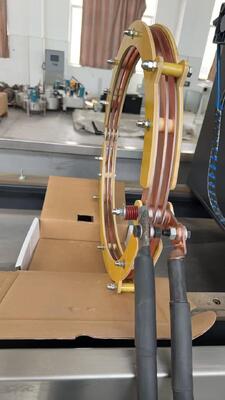

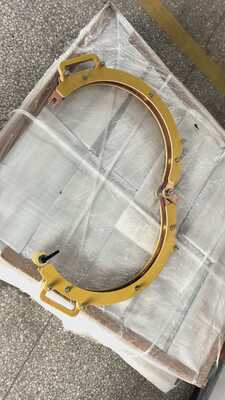

HCDX-C400S 2000A El kilitli manyetik parçacık denetim bobini, şaft/disk iş parçasının NDT için

HCDX-C400S 2000A El kilitli manyetik parçacık denetim bobini, şaft/disk iş parçasının NDT için

1. Güvenlik önlemleri

1.1 Elektrik Güvenliği: Bu bobinin maksimum çalışma akımı 2000A'dır.Güç devresinin elektrik güvenliği standartlarına uygun olmasını ve güvenilir bir şekilde topraklanmasını sağlamak gerekir.; patlama riskini önlemek için nemli, yanıcı veya patlayıcı ortamlarda kullanılması yasaktır.

1.2 Gerekli Bekleme yükü oranı: Bobinin bekleme yükü oranı% 20'dir, yani her 10 dakikada bir güçlenme süresi 2 dakikayı geçmemelidir.Koil aşırı ısınma ve yanma önlemek için bekleme yük oranı ötesinde kullanmak kesinlikle yasaktır.

1.3 Mekanik Çalışma: El kilitleme mekanizmasını çalıştırırken, bobinin deforme olmasına veya kilitleme mekanizmasının arıza etmesine neden olabilecek şiddetli çekimden kaçınmak için güç eşit şekilde uygulanmalıdır.sarmaşık açılırken veya kapanırken, iş parçasının yaralanmasını veya hasar görmesini önlemek için iş parçasının tamamen konumuna yerleştirildiğini doğrulamak gerekir.

1.4 Denetim ortamı: Manyetik parçacık denetimi sırasında, manyetik tozun ciltle temas etmesini veya gözlere girmesini önlemek için koruyucu eldivenler ve gözlükler takılmalıdır.Çalışma alanı iyi havalandırılmalı ve dağılmış manyetik toz derhal temizlenmelidir..

1.5 Acil Durum İşlemleri: Aşırı ısınma, duman salınımı veya bobinin anormal sesleri durumunda, güç kaynağı derhal kesilmelidir. Bobin soğuduktan sonra,Hata araştırılmalı.Kusurlu durumda kullanmaya devam etmek kesinlikle yasaktır.

2Ürün Genel Görünümü

2.1 Ürünün uygulanması

Bu el kilitli dairesel açma ve kapanma bobini özellikle manyetik parçacık incelemesi için tasarlanmıştır.İş parçasının yüzeyinde ve yüzeyinin yakınında kıvrımlar ve diğer kusurlarÇemberli iş parçasının, örneğin şaft ve disklerin yıkıcı olmayan testleri için uygundur.

2.2 Teknik parametreler

2.3 Yapısal Kompozisyon

Temel olarak dört parçadan oluşur: dairesel sarmal gövde, manuel kilitleme cihazı, akım bağlantı terminalleri ve yalıtım kolu.Kolip gövdesinin sabit akım iletimini ve güvenilir yalıtım sağlamak için iletken bakır çubukların etrafında yüksek dayanıklı yalıtım malzemesi ile sarılmıştır. El kilitleme cihazı, sarmaşımlı bir yapı aracılığıyla sarmaşımın açılmasını ve kilitlenmesini sağlar. Akım bağlantı terminalleri, temas direncini azaltan bakırdan yapılır.İzole edici sapı, operatör tarafından sargıların güvenli bir şekilde açılıp kapatılmasını kolaylaştırır..

3. İşleme Adımları

3.1 Başlamadan önce hazırlıklar

3.1.1 Bobinin görünümünü kontrol edin: Bobinin yalıtım katmanının hasar görmediğini, kilitleme cihazının deforme olmadığını ve bağlantı terminallerinin oksitlenmediğini doğrulayın.Herhangi bir anormallik bulunursa, kullanmadan önce tamir edilmelidir.

3.1.2 Güç kaynağını bağla: Connect the connection terminals of the coil to the output terminals of the magnetic particle flaw detector's power supply securely to ensure a firm connection and avoid poor contact that may cause current fluctuations.

3.1.3 İş parçasını hazırlayın: Denetlenmesi gereken iş parçasının yüzeyinde yağ lekelerini, pas ve kirlilikleri temizleyin.manyetik parçacık yapışkanlığı etkisini etkilemekten kaçınmak için iş parçasının yüzeyinin düz ve kuru olmasını sağlamak.

3.2 Bobinin açılması ve kilitlenmesi

3.2.1 Kilit açma: yalıtımlı sapı tutturun ve kilitleme kilitini çekerek sargıyu açık konuma koyun. Açılış açısı iş parçasının yerleştirilmesi için gerekliliklere uygun olmalıdır.

3.2.2 İş parçasının yerleştirilmesi: Denetlenmesi gereken iş parçasını, iş parçasının ekseninin spiralin merkezine denk geldiğinden emin olarak, spiralin merkezine sabit bir şekilde yerleştirin.Algılama doğruluğunu etkileyebilecek eşit olmayan manyetik alan dağılımından kaçının.

3.2.3 Kilitleme: Bobini yavaşça kapatın ve iş parçasının yerinden oynamadığını doğruladıktan sonra, "tıklama" sesini duyana kadar kilitleme kilitine basın.Kontrol sürecinde sargıların gevşemesinin önlenmesi için sargıların tamamen kilitli olduğundan emin olun..

3.3 Denetim Operasyonu

3.3.1 Parametr ayarlama: İş parçasının malzemesine ve boyutuna göre, mevcut değeri ayarlayın (≤2000A) ve enerjikleştirme süresi (sıkı≤Magnetik parçacık inceleme makinesinde 20% boş yük oranı gereksinimi.

3.3.2 Manyetik Toz Uygulama: Turn on the magnetic powder spraying device and evenly spray the magnetic suspension liquid or dry powder magnetic particles onto the surface of the workpiece to ensure complete coverage of the magnetic powder.

3.3.3 Enerjileme Denetimi: Denetim makinesinin güç kaynağını çalıştırın, manyetik alan üretmek için bobine enerji verin, enerjileme süresini ayarlanmış değer içinde tutun.iş parçasının yüzeyinde manyetik toz birikimi gözlemlemek, ve kusurun yerini ve boyutunu belirler.

3.3.4 Güç Kapatma ve Demagnetizasyon: Denetim tamamlandıktan sonra, önce bobinin güç kaynağını kesin.Ardından, daha sonraki işleme veya kullanımı etkileyen kalıntı manyetizmayı önlemek için iş parçasına demanyetizasyon işlemi yapın..

3.4 Kapatma prosedürleri

3.4.1 Manyetik parçacık inceleme makinesinin güç kaynağını kapatın ve sargı ile güç kaynağı arasındaki bağlantıyı kesin.

3.4.2 Bobini açın, iş parçasını çıkarın ve bobinin yüzeyinde kalan manyetik tozları temizleyin.

3.4.3 Bobini kapatın ve kilitleyin ve kuru ve havalandırılmış bir depolama alanına yerleştirin.
