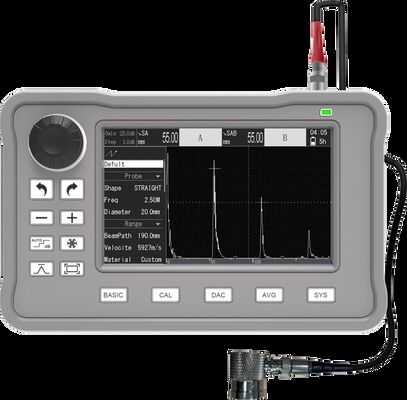

FD-500mini Taşınabilir Metal Kusur Dedektörü DAC/AVG Fonksiyonlu Endüstriyel NDT için

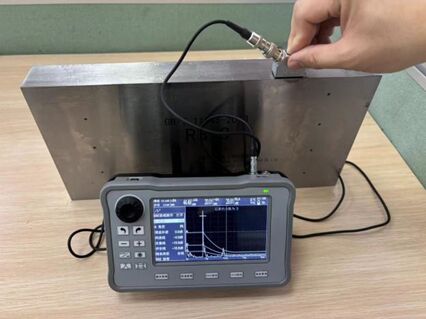

FD-500mini ultrasonik çatlak dedektörümetal veya manyetik olarak geçirgen malzemelerin kalınlığını ölçebilen, dahili kusurları (çatlaklar, inklüzyonlar, gözenekler vb.) tespit edebilen ve otomatik olarak konumlandırabilen, değerlendirebilen ve teşhis edebilen ultra küçük, taşınabilir bir ölçüm cihazıdır. Test laboratuvarı, özel muayene enstitüsü, gemi yapımı, petrol ve gaz ekipmanları, havacılık, kimya endüstrisi, elektrik gücü, çelik, metalurji, demiryolu, otomobil üretimi, makine, kazan basınçlı kap, özel ekipman, petrol boru hattı, inşaat endüstrisi, kalıp üretimi ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ürün teknik parametreleri
|
Bant genişliği
|
0.1MHz~20MHz
|
|
Kazanç
|
120dB, adım 0.1dB, 0.6dB, 1dB, 2dB, 6dB
|
|
Dalga filtresi
|
Geniş bant, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M
|
|
Örnekleme oranı
|
Donanım örnekleme oranı 100MSPS, eşdeğer örnekleme oranı 400MSPS
|
|
Tespit modu
|
Tam dalga, pozitif yarım dalga, negatif yarım dalga, RF, zarf
|
|
Tespit aralığı
|
10m (boyuna dalga karbon çeliği), adım 100mm,10mm,0.1mm
|
|
Darbe modu
|
Keskin darbe, kare dalga, çift kare dalga
|
|
Darbe voltajı
|
25V~300V 25V adım
|
|
Darbe genişliği
|
0ns~500ns sürekli ayarlanabilir, 5ns adım
|
|
Sönümleme
|
Güçlü (100Ω),zayıf (1000Ω) ayarlanabilir
|
|
Darbe tekrarı
frekansı
|
Otomatik veya manuel, otomatik Kapsam (200Hz-1KHz), manuel Kapsam (0-10KHz)
|
|
Prob kanalı
|
200 grup, oluşturma, önizleme, silme, yeniden adlandırma, üzerine yazma ve geri yükleme gibi işlemleri destekler
|
|
Kapı alarmı
|
Kapı A ve B alarmı, kayıp dalga/gelen dalga
|
|
Kapı modu
|
Bağımsız kapı A, kapı B
|
|
Ölçüm modu
|
Tepe, Ön kenar, J Ön kenar
|
|
Nicel mod
|
DAC eğrisi, AVG(DGS) eğrisi
|
|
Kusur tespiti
standartları
|
AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345
|
|
İçeriği kaydet
|
Tek kare, çok kare kayıt (≤500 kare), ekran görüntüleri, B-tarama ekran görüntüleri
|
|
Yardımcı fonksiyonlar
|
otomatik kazanç, tepe belleği, dalga formu dondurma, kanal yönetimi, kapı
alarmı, kapı genişletme, otomatik kapı, tam ekran dokunmatik, sanal klavye, renk yarım aralığı, hızlı ekran görüntüsü
|
|
Ekran
|
Yüksek çözünürlüklü 5.0 inç 800×480 LCD, IPS_LCD
|
|
Prob arayüzü
|
Çift LEMO-00
|
|
Çıkış arayüzü
|
Type-C1, MINI USB
|
|
B-tarama görüntüleme
|
700 gruba kadar A-tarama sentezini destekler ve en yüksek çözünürlükφ2mm
|
|
Veri depolama
|
8GB SD kart
|
|
Şarj cihazı
|
PD hızlı şarj, standart Tip-C arayüzü (100~240V, 50~60Hz)
|
|
Boyut
|
183mm×113mm×45mm
|
|
Ağırlık
|
700g, pil dahil, kauçuk kılıf hariç
|
|
Dil
|
İngilizce
|
|
Birim
|
Metrik, emperyal
|
|
Pil
|
7.4V 8000mAh Lityum pil, 12 saat pil ömrü
|
|
Çalışma sıcaklığı
|
-10℃~55℃
|
|
Çözünürlük
|
40dB (Metrologik performans gereksinimleri:≥26dB)
|
|
Dinamik aralık
|
32dB (Metrologik performans gereksinimleri:≥26dB)
|
|
Hassasiyet marjı
|
50dB (Metrologik performans gereksinimleri:≥42dB)
|
|
Dikey doğrusallık
|
1.8% (Metrologik performans gereksinimleri:≤6%)
|
|
Yatay
doğrusallık
|
0.5% (Metrologik performans gereksinimleri:≤2%)
|
Özellikler
l Gövde hafiftir ve tek elle kullanıma uygundur.
l PD65W hızlı şarj + 12 saat uzun pil ömrü.
l Marka yeni bir kullanıcı arayüzü ile 5.0 inç IPS yüksek çözünürlüklü ekran.
l Tam ekran dokunmatik, hızlı jest işlemi, sanal klavye, kullanımı kolay destekler
l DAC, AVG, otomatik kazanç, tepe belleği, renk yarım aralığı ve diğer profesyonel fonksiyonlarla birlikte gelir.
l Çince ve İngilizce geçişi, SD karta veri aktarımı, çevrimiçi yükseltme, ekran yakalama ve diğer birçok pratik fonksiyon dahil.
Standart konfigürasyon
|
Numara
|
Adı
|
Miktar
|
Not
|
|
1
|
ana ünite
|
1
|
|
|
2
|
yüksek hassasiyetli düz prob
|
1
|
2.5MHzΦ20
|
|
3
|
yüksek hassasiyetli açılı prob
|
1
|
2.5MHz 10x10 K2
|
|
4
|
prob hattı
|
1
|
|
|
5
|
PD65W şarj cihazı
|
1
|
|
|
6
|
güç hattı
|
1
|
|
|
7
|
kullanım kılavuzu
|
1
|
|
|
8
|
Uygunluk belgesi
|
1
|
|
|
9
|
garanti kartı
|
1
|
|
|
10
|
SD kart (8G)
|
1
|
|
|
11
|
Adaptör fişi (C - USB)
|
1
|
Veri aktarımı için bir PC'ye bağlanabilir
|
Opsiyonel Konfigürasyonlar
|
Numara
|
Adı
|
Miktar
|
Not
|
|
1
|
Güç bankası
|
1
|
Pil kapasitesi: 20000mAh/7.4V; 74Wh
|
|
2
|
SD kart (16G,32G,64G)
|
1
|
|
