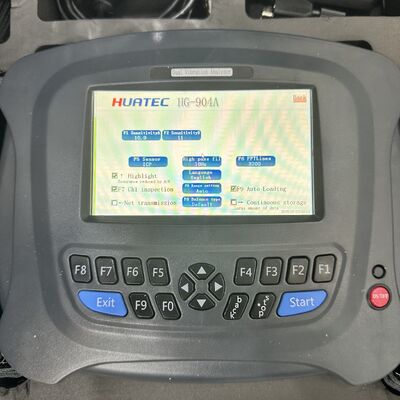

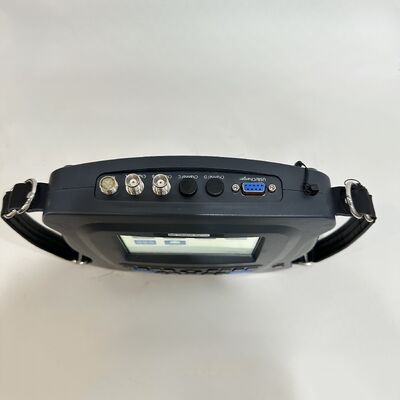

HG-904A4 4 Kanallı Taşınabilir Titreşim Analizörü 24Bit AD Senkron Toplama Rulman Arıza Teşhisi
HUATEC HG-904A4 kanallı çok fonksiyonlu bir cihazdır, çeşitli sensör türlerine bağlanabilen çok yönlü bir giriş portuna sahiptir. Gelişmiş mikroelektronik, sinyal analizi ve arıza teşhis teknolojilerini kullanır, ekipman durumu izleme ve arıza teşhis yeteneklerini tek bir ünitede entegre eder.
Analizör Cihazı, dört kanallı titreşim verisi toplama işlevini içerir, bu da yerinde titreşim ölçümünü tamamlayabilir ve ölçüm noktalarının on binlerce titreşim özellik değerini ve spektrumunu otomatik olarak saklayabilir. Ayrıca yerinde bir ila dört kanallı dalga formlarını ve spektrumlarını senkron olarak görüntüleyebilir. Ek olarak, dengesizlik dedektörü olarak hizmet edebilir, yerinde tek ve çift taraflı dinamik dengeleme doğrulamasını tamamlayabilir.
BT4 & IP54
Lütfen dikkat:Dört kanallı ve çift kanallı arasında donanım yapılandırmasında büyük bir fark vardır.
| İstatistikler |
Donanım özellikleri |
| Model |
HG-904A4 dört kanallı |
| Kanal sayısı |
Dört titreşim kanalı, bir takometre kanalı |
| Ana fonksiyonlar |
İvme, hız, yer değiştirme ve eksenel zarf dahil olmak üzere çeşitli parametrelerin tek kanallı veya çok kanallı senkron toplama |
| doğruluk |
±5% |
| A/D dönüşümü |
24-bit AD örnekleme |
| LCD ekran |
Dokunmatik ekran girişini, renkli 5 inç ekranı destekler |
| Takometre aralığı |
120—12000rpm |
| cihazın sıcaklık aralığı |
-20—55°C |
| sensörün sıcaklık aralığı |
-20°—120°C |
| Şarj edilebilir pil |
Şarj edilebilir lityum pil 7.2V, 6800mA; şarj süresi 7 saat, sürekli çalışma süresi 8 saat |
| Şarj cihazı |
8.V, 2A |
| Teşhis kütüphanesi |
Rulman veritabanı |
| Ölçüm fonksiyonu ve aralığı |
100 mv/g hassasiyetle dört parametre değerini ve alarm parametresi spektrumlarını eşzamanlı olarak ölçer |
| 0.1—199.99 m/s² ivme |
| 0.1—199.99 mm/s hız |
| 1um—1999um yer değiştirme |
| 0.1—30 m/s² eksenel zarf değeri |
| Yazılım analiz fonksiyonu |
Titreşim spektrumu ve zaman alanı dalga formu analizi, zarf analizi, haddeleme rulmanları için hassas arıza teşhis fonksiyonu (dört bölüm) Ayrı arıza teşhis fonksiyonu: Cihaz donanımı, diğer parametre spektrumlarını, septrüm, logaritmik spektrum ve güç spektrumu teşhisini toplamak için ayrı bir arıza teşhis fonksiyonuna sahiptir (gerçek zamanlı toplama ve gerçek zamanlı görüntüleme) |
| Depolama kapasitesi |
16G |
| Harici arayüz |
Şarj ve iletişim USB2.0 |
| Rapor çıktı fonksiyonu |
Veri raporu çıktısını algılar |
| Titreşim ölçüm frekans yanıt aralığı: |
2—35KHz |
| Bağlanabilir sensör türleri: |
Piezoelektrik ivme sensörü, ICP sensörü, Manyetoelektrik hız sensörü, Girdap akımı sensörü |
Ana fonksiyon
Ana fonksiyon:
Çeşitli Sensörler İçin Çok Fonksiyonlu Giriş Portları: (Piezoelektrik, Elektromanyetik, Girdap Akımı, ICP)
-- Net ve güzel görselleştirme için Çince arayüzlü 5 inç renkli ekran
-- On binlerce titreşim özellik değerini ve ölçüm noktalarının spektrumunu otomatik olarak saklayabilen 16GB sabit disk ile devasa depolama alanı
-- 24-bit AD örneklemeli dört kanal senkron toplama
-- 1600,3200,6400 veya 12800 satır FFT spektrumu
-- Daha kolay kullanım için yepyeni bir Çince Pencere tarzı menü ekranına sahip USB 2.0 iletişim arayüzü
-- 8 isteğe bağlı seviyede 35 KHZ'ye kadar analiz frekansı
-- Genlik spektrumu, güç spektrumu, logaritmik spektrum vb. dahil olmak üzere tam fonksiyonlu yüksek hızlı dinamik analiz.
-- Tepe değeri, tepe-tepe değeri, etkin değer, tepe faktörü, çarpıklık, basıklık vb. dahil olmak üzere çeşitli zaman alanı özellik değerlerini görüntüleme.
-- Çoklu analiz ve teşhis fonksiyonları: rulman/dişli analizi (zarf demodülasyon analizi) arıza teşhisi, (vurma testi) doğal frekans teşhisi vb.
-- Rotor dengeleme için veri/kayıt depolama ve oynatma
-- Test ağırlığı seçici olarak kaldırılabilir veya tutulabilir ve kalitesi tahmin edilebilir
-- Titreşim değerlerini, genlikleri, fazları ölçen ve görüntüleyen hızlı dengeleme ile yüksek hassasiyetli dengeleme işlemi
-- Donanım zarf demodülasyonu kullanarak rulman/dişli arızalarının tespiti ve teşhisi
-- Hız ölçümü, gürültü ölçümü, faz ölçümü, faz teşhisi
-- Tetikleme eşiğinin manuel ayarı (büyük, orta, küçük)
-- EMD yazılımı ile donatılabilir (rulman veritabanı dahil)
Yazılım genel bakış:
Nesnelerin İnterneti ve büyük veri platformlarının hızlı gelişimiyle birlikte, mevcut yazılım sistemimizin işlevsel avantajlarını entegre ettik ve Windows.Net 3.5-5.0 platformunu, Microsoft Visual Studio 2019 paketini ve MySQL veritabanını benimsedik. Yazılım sistemi ile toplayıcı arasındaki iletişim, birleşik bir UDP mimarisi kullanır ve yazılım sistemi hem ağ hem de bağımsız sürümlerle tasarlanmıştır. Neredeyse bir yıllık çabanın ardından, Kurumsal Ekipman Akıllı İzleme ve Teşhis Sisteminin (bundan böyle EMD sistemi olarak anılacaktır) en son sürümünü piyasaya sürdük. Esnek istemci yazılımı operasyonu ve kapsamlı analiz aracı avantajlarından yararlanarak, kullanıcılar verileri daha rahat izleyebilir ve anormalliklerin nedenlerini daha etkili bir şekilde analiz edebilir. Sistem yazılımı, çok kanallı ağ veri toplayıcıları, kablosuz izleme toplayıcıları ve çevrimdışı el tipi analizörlerle uyumludur. Çevrimiçi veri eğilimlerini analiz ederken, el tipi analizör, yerinde ekipmanın analizini daha kapsamlı hale getirmek için veri toplama işlemini tamamlayabilir, böylece birim eğilimlerini ve anormalliklerini kapsamlı bir şekilde analiz edebilir, anormalliklerin nedenlerini doğru bir şekilde belirleyebilir ve yerinde ekipmanı en üst düzeyde koruyabilir.
