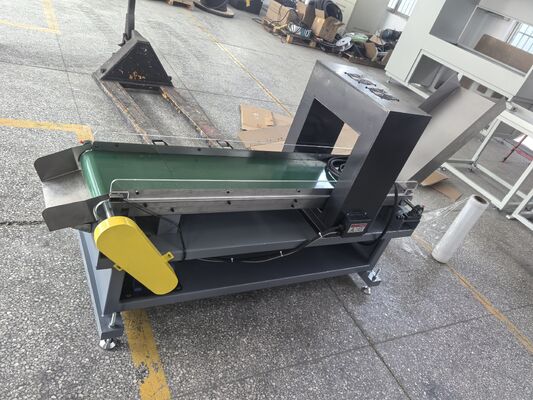

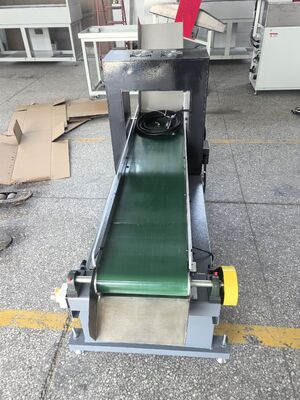

HCDX-M360 Demagnetizer Metal İşleme Endüstrisi için 50Hz Değişken Akım

HCDX-M360 Demagnetizer Metal İşleme Endüstrisi için 50Hz Değişken Akım

I. Mıknatıs dışılaştırma nedenleri

Parçaların nihai bileşenlere monte edilmesinden önce, demanyetizasyon genellikle gereklidir.Örneğin::

Kalan manyetizma, bazı cihazların ve sayaçların çalışma doğruluğunu ve işlevselliğini etkileyebilir.

Kalan manyetizma tarafından emilebilen metal tozu, hareketli parçaların gelecek kullanım sırasında aşınmasını hızlandırır ve erken arızalara yol açar.

Kalan manyetizma ile emilebilen metal tozu, mekanik işleme ve yüzey kaplama gibi sonraki işlemlerde işleme kalitesini etkileyebilir.

Kalan manyetizma, çiplerin yüzeye yapışmasına neden olabilir, yüzey doğruluğuna zarar verir ve aletin bulanıklaşmasına neden olur;

Kalan manyetizmanın varlığı yay sapmasına veya sızıntıya neden olabilir, kaynak kalitesini etkileyebilir vb.

II. Demanyetizasyon İlke

Metal, atomik yapısının pozitif ve negatif kutuplarının doğrusal düzenlenmesi nedeniyle manyetik hale gelir.Demagnetizasyon, bu atomik kutup yönünün tutarlılığını ortadan kaldırmak ve manyetik özelliği kabul edilebilir bir seviyeye indirmek için gerçekleştirilir.Manyetik alanı azaltırken manyetik alanın yönünü değiştirmek, atom kutupluk yöneliminin tutarlılığını azaltmaya yardımcı olur.Bu demagnetizasyon ekipman tasarımı için ilke.

Metal parçaları sarmaşa yerleştirin ve sarmaşa yönünü hızla değiştiren bir alternatif akım (50Hz) ile besleyin.Bobin hala enerjik durumda ve metal parçalar konveyör bandı ile yavaş yavaş bobinden dışarı taşınırken, indüklenmiş manyetizma yavaş yavaş azalır, böylece manyetizasyon nedeniyle metal parçalardaki manyetik alanların düzenli düzenini bozar,ve metal parçaları dıştan manyetik olmayan yapmak.

III. Ana teknik özellikler

IV. Kullanım talimatları

1Güç kaynağı girişinin yapılandırılması

1 Güç kabloları, çapraz kesim alanı ≥ 4 mm2 olan yalıtımlı bakır iletkenler kullanmalı ve elektrik kutusundaki kesicinin ana terminaline U, V,ve W portları (W port 2 kullanabilir.5mm2); koruyucu topraklama telinin, 2.5mm2 çapraz kesim alanı bakır iletken kullanarak kontrol kutusunun dışındaki topraklama boğazına bağlanması gerekir;

2 Gelen güç kaynağı, 40A ile 50A arasında nominal akım kapasitesine sahip bir hava anahtarı ile donatılmalıdır.

3 Güç girişini düzgün bir şekilde bağladıktan sonra (ve aynı zamanda güvenilir topraklama kablosunu da bağladıktan sonra), güç girişini kapatın; kutu kapısındaki devre kesici sapını Açık konuma itin.Tüm küçük devre kesicileri kapatın., ve kontrol panelindeki beyaz [ Güç Girişi] gösterge lambası göstermek için yanıyor.

4 Demagnetizer'in başlangıç düğmesi kutusundaki yeşil düğmeye basın ve demagnetizer sargıları enerjiyle çalıştırılırken taşıyıcı kemer çalışmaya başlar.Yürüyüş panelindeki sarı gösterge lambası yanıyor.; Taşıyıcı kemerin hareket yönünün koruyucu plakada belirtilen yönle aynı olmasına dikkat edilmelidir.Lütfen motor bağlantısına bağlı faz sırasını değiştirin..

⑤ Press the red button switch on the start button box of the demagnetizer or press the red mushroom-shaped stop button switch on the end button box of the demagnetizer to stop the operation of the conveying belt and the demagnetizing coil.

Mıknatıs kesici terminalinin uygun konumunda, bir optik sensör yerleştirilmiştir.Taşıyıcı kemer ve demanyetik bobin çalışmayı bırakacak.

2Mıknatıs dışılaştırma işlemi

1 Güç giriş güç kaynağını kapatın.

2 Demagnetizer'in başlangıç düğmesi kutusundaki yeşil düğmeye basın ve demagnetizer bobini enerjiyle çalışırken taşıyıcı kemer çalışmaya başlar.

3 Mıknatıs dışı bırakılacak parçayı taşıyıcı kemerde, mıknatıs dışılaştırıcının başlangıç pozisyonuna yerleştirin.

4 Taşıyıcı kemerdeki parçalar yavaşça demanyetizasyon sargılarından geçtikten sonra demanyetizörün sonuna kadar,

(1) Optik sensör normal çalışıyorsa, parça sensörün ışık yoluna ulaştığında, taşıyıcı kemer ve manyetikleştirme bobini çalışmayı bırakır.ve parçalar makine durduktan sonra çıkarılacak.

(2) Optik sensörde bir arıza varsa, parçalar demanyetizasyon sargılarından daha uzak yönde çıkarılabilir; eğer daha fazla demanyetizasyon işlemine gerek kalmazsa,Son düğme kutusundaki kırmızı acil durma düğmesine veya manyetikleştiricinin başlatma düğmesine basın.- Makine durduktan sonra da parçaları çıkarabilirsiniz.

Kısa parçalar için - parçanın yakın uç yüzünden demanyetleştirme sargılarının uç yüzüne olan mesafe > 800 mm'dir.

Parçaları doğrudan taşıyıcı kemerden alın.

Uzun parçalar için - parçanın yakın uç yüzünden demanyetleştirme sargılarının uç yüzüne olan mesafe < 800 mm'dir.

Parçaları taşıyıcı kemerden alın ve yerleştirmeden önce parçaları taşıyıcı kemerin yönü boyunca doğru bir çizgide demanyetik bobinden uzaklaştırın.

Genellikle, parçaların manyetikleştirme işlemi tamamlanır.

V. Demanyetizasyon Etkisini Geliştirme Yöntemleri

1Her bir parçayı (belirli bir uzunlukta) mümkün olduğunca manyetikleştirmeye çalışın.

2Kısa ve kalın veya küresel parçaları demanyetleştirirken, daha kolay demanyetleşme için birkaç parçayı uçtan uca bağlayın.

3Tek demanyetizasyon gereksinimleri karşılamazsa, demanyetizasyon işlemini tekrarlamak gerekir.

4Karmaşık şekilli parçalar için, demanyetizasyon sargılarından geçerken onları döndürün veya çevirin.

5Demagnetizasyon sargıları enerjikken parçaları çıkarmaya çalışın.ve onları yerleştirmeden önce demagnetizasyon sargıdan uzaklaşana kadar taşıma yönü boyunca düz bir çizgide parçaları hareketBu yöntem, uzunluğu ≥ 1000 mm olan parçalar için özellikle gereklidir ve önemlidir.

VI. Notlar

1Bu makine güvenlik için güvenilir bir topraklama kablosuna uygun şekilde bağlanmalıdır.

2. Demagnetizasyon bobini uzun süre sürekli çalıştırılmamalıdır. Sürekli çalışma süresi 6-8 dakikadan fazla olmamalıdır. Demagnetizasyon bobini aşırı sıcak olursa,makine kapatma ve bekleme durumuna girer., ve işletim panelindeki kırmızı "Aşırı ısınma koruma" göstergesi ışığı parlar.

3Eğer makine kemerinin hareket hızını ayarlamanız gerekiyorsa, motor çalışırken yapılmalıdır: Motor azaltıcısında düzenleme diski vardır,ve diskteki "Hızlı" okunun yönü hızlandırmak için ayarlanmalıdır, ve disk üzerindeki "Slow" okunun yönü yavaşlamak için ayarlanmalıdır.

4Parçalar sadece manyetikleştirme makinesinin terminaline ulaştıklarında taşıyıcı düz bandından çıkarılmalıdır.

5Demagnetizasyon parçaları demagnetizasyon sargılarından uzaklaştırılmalıdır.

6Demagnetizasyon işlemlerini gerçekleştirirken, gelecekte yanlış zamanlamaya neden olabileceği için mekanik saatler takmayın.
