İki tekerlekli manyetik tarayıcı ile manyetik sürünme korozyon kalınlığı ölçüm sistemi

İki Tekerlekli Manyetik Paletli Manyetik Sızma Korozyon Kalınlık Ölçüm Sistemi

1. Yapılandırma

.Nadir toprak yüksek mukavemetli kalıcı mıknatıs tekerleği kullanarak, beklenmedik bir güç kesintisi olsa bile tespit edilen yüzeyden düşmez. Ferromanyetik bileşenlerin yüzeyinde yatay, dikey ve ters çoklu tutum hareketleri gerçekleştirebilir.Duvar erozyonuna karşı hızlı tarama ve konumlandırma için elektromanyetik ultrasonik kalınlık probu takın

• Kalınlık korozyonunu test etmek için alanı doğru bir şekilde tarayın.
• A taraması ve B taraması ekranı ile eşleştirme
• Video kamera ile donatılmış, incelenen yüzeyin video durumunu zamanında gözlemleyebilir.
• Tarama yönünü kontrol etmek için uzaktan kumanda sistemi ve önceden ayarlanmış tarama yönü olabilir.
• 3. İki tekerlekli Manyetik paletli özellikleri

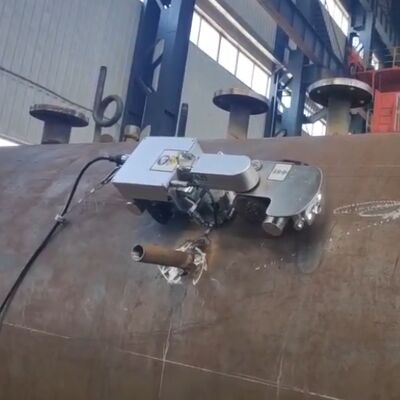

• İki tekerlekli manyetik paletli, çeşitli tahribatsız muayene ekipmanlarını taşıyabilen gelişmiş bir alettir. Şu anda, petrokimya, pot özel denetimleri ve elektrik gücü gibi birçok alanda büyük miktarda saha yerleşim deneyimi biriktirmiştir. Boru, dirsek veya üçlü bağlantıların dibinde ve diğer korozyon, erozyonun daha ciddi olduğu alanlarda elektromanyetik ultrasonik taşıyabilir, muayene veya B taraması kalınlık ölçümü yapabilir, endüstriyel alanda boru korozyon tespiti uzmanları olarak adlandırılır.

1) Kompakt yapı ve yüksek esneklik

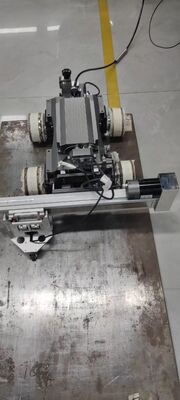

Kompakt ve zarif tasarımı, çeşitli ferromanyetik boru ve kapların korozyon tespitini kolayca gerçekleştirmesini sağlar. Manyetik yuvarlaklar 350 mm (uzunluk) × 140 mm (genişlik) × 130 mm (yükseklik) ve ağırlığı 5,5 kg'dan azdır. Benzersiz iki tekerlekli yapı, minimum 100 mm'lik borular üzerinde serbestçe yürümesini sağlar. Minimum dönüş yarıçapı 400 mm'dir ve minimum 100 mm bükme yarıçapına sahip dirseklerden kolayca geçilebilir. Bu nedenle, iki tekerlekli manyetik tarama hareket ve tarama kapsamı büyük ölçüde genişletilmiştir.

2) Manyetik emiş süper

Tasarım açısından, iki tur manyetik tırmanışta yüksek mukavemetli kalıcı mıknatıslar yapmak için manyetik nadir toprak mıknatısları kullanır. Kazara bir güç kesintisi meydana gelse bile, araç gövdesinin tespit edilen yüzeyden düşme tehlikesi yoktur. Bu nedenle, iki tekerlekli manyetik paletli, yatay, dikey ve ters duruş taramalarını güvenli bir şekilde gerçekleştirebilir. İki tekerlekli manyetik paletli maksimum dikey yükü 5 kg'dır, bu da 5 kg ağırlığı çekerken herhangi bir dikey hareketi etkilemeyeceği anlamına gelir.

3) Yüksek kontrol doğruluğu

İki tekerlekli manyetik paletli hızı 0-6m/dakika'dır ve sabit bir hızda ileri gidebilir, hassas enkoder tarafından tespit boşluğunu ayarlama işlevini gerçekleştirebilir, kullanıcının tespit ihtiyaçlarını daha iyi karşılayabilir. Örneğin, müşterinin dirseğin arkasındaki bir noktada her 50 mm'de bir boşluk tespit işlemi gerçekleştirmesi gerekir: kontrolör programlanabilir ve iki tekerlekli manyetik tırmanış her 50 mm'de bir çalıştırılabilir ve incelenebilir. Tespit verimliliğini ve doğruluğunu artırır.

4) Gelişmiş tespit teknolojisi

Geleneksel olarak, geleneksel kalınlık ölçümünde piezoelektrik kalınlık kullanılır ve bu, tespit süreci açısından birçok alandaki muayene personeli için belirli zorluklar ve güç getirir. Piezoelektrik ultrasonik kalınlık ölçerin manuel muayene yönteminin aşağıdaki dezavantajları vardır: (1) İş parçasının yüzeyindeki boya tabakası veya oksit tabakası parlatılmalıdır ve test tamamlandıktan sonra yüzey restore edilmelidir. Verimlilik son derece düşüktür; (2) Geleneksel ultrasonik, bir kaplin maddesi ile kaplanmalıdır, bu da saha koşulları için çok zordur. (3) Yüksek bir sitede çalışırken, sabit bir platform inşa edilmelidir, bu da maliyetli ve zaman alıcıdır; (4) Yüksek sıcaklıklarda hizmet içi test yapmak zordur.

Gelişmiş otomatik tarama (elektromanyetik ultrasonik) duvar kalınlığı korozyon tespit sistemi kullanarak, yukarıdaki sıkıcı sorunlar çözülecek ve tespit doğruluğu geleneksel piezoelektrik ultrasonik ile karşılaştırılabilir. İskele inşa etmeye, anti-korozyon tabakasını parlatmaya gerek yoktur, herhangi bir kaplin maddesi olmadan, yerdeki uzaktan kumanda aracılığıyla, yüksek hızlı boru duvarı korozyonunun hızlı konumlandırma taramasını ve yoğun taramanın doğru ölçümünü gerçekleştirmek için. Tespit doğruluğunu sağlarken, tespit verimliliğini büyük ölçüde artırır ve tespit maliyetini düşürür.

Yüksek irtifa bileşenlerinin tespit konumu ve tespit rotası, tarama izinin kontrol edilebilirliğini sağlamak için iki tekerlekli manyetik tırmanma entegre ileri ve geri çift kamera kullanılarak yerinde gerçek zamanlı olarak izlenebilir ve ayarlanabilir.

6) İki tekerlekli manyetik paletli, korozyon noktası tespiti veya B-tarama muayenesi yaparken kaçınılmaz olarak prob kaldırmayı gerektiren mekanik eylemlerle karşı karşıya kalır. Nokta kalınlığını ölçerken, ölçüm aynı belirtilen noktada yapılmalıdır. Her noktanın verileri, prob yüzeye indiğinde elde edilir. Bu nedenle, en doğru noktayı elde etmek için probun kaldırılması işlevi çok önemlidir. Kalınlık değeri. Ölçülecek nesne üzerinde B-tarama yaparken, prob yüzeye yakın olsa bile, kaynak yüksekliği büyükse, probun kaldırılması ve üzerine binilmesi gerekir. Bu nedenle, probun kaldırılıp indirilmesi işlevi de çok önemlidir.

5. Elektromanyetik ultrasonik kalınlık ölçüm modülü

Elektromanyetik ultrasonik EMAT ve geleneksel piezoelektrik ultrasonik, ultrasonik kategoriye aittir. Temel farkları, dönüştürücülerin farkıdır. Piezoelektrik ultrasonik dönüştürücüler, ultrasonik dalgaları yaymak ve almak için bir piezoelektrik plakanın piezoelektrik etkisine dayanırken, EMAT'lar ultrasonik dalgaları iletmek ve almak için elektromanyetik etkilere (manyetostriktif kuvvet, Lorentz kuvveti) dayanır ve enerji dönüşümü iş parçasının yüzeyindeki doğrudan deri tabakasındadır. Geleneksel piezoelektrik ultrasonik test, iş parçası yüzeyinin bitirme işlemi üzerinde yüksek bir gereksinime sahiptir. Elektromanyetik ultrasonik test, iş parçası yüzeyi üzerinde düşük bir gereksinime sahiptir, iş parçası yüzeyinin boya, kaplama ve pürüzlülük içermesine izin verir. Geleneksel ultrasoniklere kıyasla. Elektromanyetik ultrasonik aşağıdaki avantajlara sahiptir

4. Temassız tespit, kaplin maddesi yok (4 mm'ye kadar kaldırılabilir)

Yüzey gereksinimleri yüksek değil, yüzey pürüzlülüğü tespit edilebilir, oksit tabakası, kaplama, kaplama ve diğer iş parçaları ile

• Hızlı tespit
• Piezoelektrik ultrasonik EMAT
• Kristal Mıknatıs

Kaplin maddesi Elektromanyetik bobin

Titreşim Girdap akımı Manyetik alan

Ultrasonik Ultrasonik

EMAT

Geleneksel piezoelektrik ultrasonik teknoloji EMAT teknolojisi

Özellikle yüksek hızlı, çevrimiçi ve otomatik tespit için uygundur

Özellikle yüksek sıcaklık ortamı için uygundur

Yüksek hızlı ve yüksek sıcaklık ortamında geleneksel piezoelektrik ultrasonik teknoloji ve EMAT teknolojisinin teknik karşılaştırması.

EMAT teknolojisi, oda sıcaklığında ve yüksek sıcaklıkta çeşitli dövme, çelik çubuk, çelik levha ve çelik boruların (dikişsiz çelik borular, petrol muhafazaları, kaynaklı borular vb. dahil) manuel, yarı otomatik ve tam otomatik çevrimiçi tahribatsız muayenelerinde uygulanmıştır.

Fonksiyonel özellikler

★Yüksek irtifa bileşenlerinin tespit konumu ve tespit rotası, tarama izinin kontrol edilebilirliğini sağlamak için entegre ileri ve geri çift kamera kullanılarak yerinde gerçek zamanlı olarak izlenebilir ve ayarlanabilir.

5. Yüzey parlatma, anti-korozyon kaplama ve yüzen pas nüfuz edebilir ve kaplin maddesine gerek yoktur.

• ★Kalınlık ölçümü, 4 mm kalınlığa kadar yüzey korozyonu, boya, korozyon ve diğer kaplamaları nüfuz edebilir, alet tarafından görüntülenen metal nesnelerin kalınlığı kaplama kalınlığının hesaplanmasını dikkate alması gerekmez.
• ★Dik olmayanlık (dönüştürücü/probun test edilen nesneye göre normalitesi) ±25'e kadar
• o
• , prob yerleştirildikten sonra düşük dikey.^{Ses hızı aralığı:}★Kalınlık ölçüm sonuçları dijital değer, A-tarama, zamana dayalı B-tarama görüntü formu ve mesafeye dayalı (enkoder) B-tarama görüntü formu olarak görüntülenebilir.
• ★Uzman zeka algoritması kullanarak, üç kalınlık ölçüm modu vardır: otomatik mod, tek kapı manuel mod (tek tepe yöntemi ölçümü) ve çift kapı manuel mod (tepe-tepe yöntemi ölçümü). İnsan faktörlerinin etkisini büyük ölçüde azaltır ve işlem adımlarını basitleştirir.
• Temel malzemelerin kayma dalgası hızının yerleşik veritabanı ve kayma dalgası hızı değeri özelleştirilebilir
• Muayene kayıt listesi ve kalınlık değeri listesini doğrudan yayınlayarak veri analizi ve işlemeyi kolaylaştırır.
• Teknik parametreler
• ★Tespit kontrol kablosu: 25m
• ★Ölçülen nesne yüzeyindeki minimum eğrilik yarıçapı: boyuna eksen ≥50mm ve çevre ≥125mm

6. Kalınlık Ölçümü:

• Doğruluk 0.04mm, Aralık 2~120 mm (Çelik)
• ★Çalışma boşluğu / kaldırma mesafesi: ≤4mm
• ★Ölçüm dik olmayanlığı (dönüştürücü/probun test edilen nesneye göre normali): ±25o
• Uyarma frekansı
• : 3.0~5.0MHz, ölçüm hızı: 16~1 kez/s^{Ses hızı aralığı:}
• 1000~9999 m/s, ayar artışı: 1 m/sKapı fonksiyonu: otomatik kapı, manuel tek kapı, manuel çift kapı
• ★Video izleme: hem ön hem de arka görüş çift kameraları, dinamik ve statik pikseller 3 milyon /2304×1296
• Normal sıcaklık manyetik probu: zayıf veya daha az kalıcı mıknatıslar, manyetik emiş
• ≤15N, dairesel Φ30× yükseklik 44mm, ağırlık≤80g★Paletli gövde boyutu ve ağırlığı (yaklaşık): U380×G130×Y120mm, 6kg
• Çalışma sıcaklığı:
• -10~+50
• ℃Ölçüm Analiz YazılımıKalınlık, A, B tarama sonuçlarının eşzamanlı gösterimiDoğrudan bir test kaydı, ★ kalınlık değeri listesi yayınlayarak veri analizi ve işlemeyi kolaylaştırır

7. ★Win7/10 (32/64 bit) işletim sistemi ile uyumlu

• Paket listesi
• Test ana bilgisayarı/üst bilgisayar
• 1 Takım

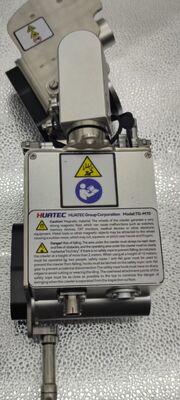

8. HUATEC TG-M70 iki tekerlekli manyetik paletli (Video ve Kalınlık ölçüm modülü dahil) 1 Takım

• Güç kaynağı ve kontrol kutusu1 Adet
• Kontrol kolu
• 1 AdetStandart test bloğu (karbon çelik dairesel Φ30 × kalınlık 10mm) 1 Adet
• 1 takım Standart test bloğu (karbon çelik dairesel Φ30 × kalınlık 10mm) 1 Adet
• Darbe önleyici nakliye çantası 1 AdetGüvenlik halatı düşme önleyici
• 1 Adet (isteğe bağlı)
•
