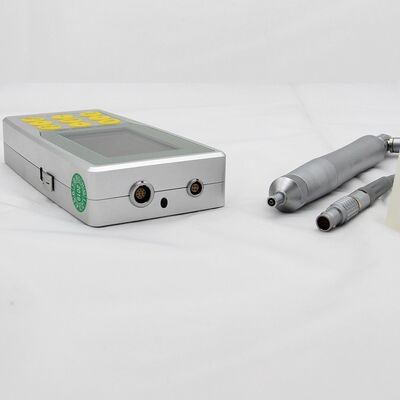

UCI Ultrasonik Sertlik Ölçer Manuel Prob ile
Uygulama:
Ultrasonik sertlik ölçer modeli HUH-5M, küçük dövme parçaların, döküm malzemelerin, kaynak muayenelerinin, ısıdan etkilenen bölgelerin, iyon-nitrürlü damgalama kalıplarının ve kalıpların, formların, preslerin, ince cidarlı parçaların, rulmanların, dişli yan yüzeylerinin vb. sertliğini ölçmek için yaygın olarak kullanılır.
Çalışma prensibi:
ultrasonik temas empedans yöntemi
Özellikler:
| Ürün Adı |
Ultrasonik Sertlik Ölçer (UCI) |
| Model Adı |
HUH-5M |
| Yükleme Kuvveti |
10N/20N/50N/98N |
| İndenter Tipi |
136° Vickers Elmas İndenter |
| Ölçüm Aralığı |
HB: 85-650;HV 80-1599; HRC 20-70;HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3;Mpa: 255-2180N/mm
|
| Ölçüm Doğruluğu |
HV:±3%HV; HRC:±1.5HRC; HB:±3%HB; HLD:±5HLD; |
| Ölçüm Yönü |
360° desteği |
| Veri Depolama |
1000 grup ölçüm verisi ve 20 grup kalibrasyon verisi kaydetmek için |
| Sertlik Ölçekleri |
HV,HB,HRC, HLD |

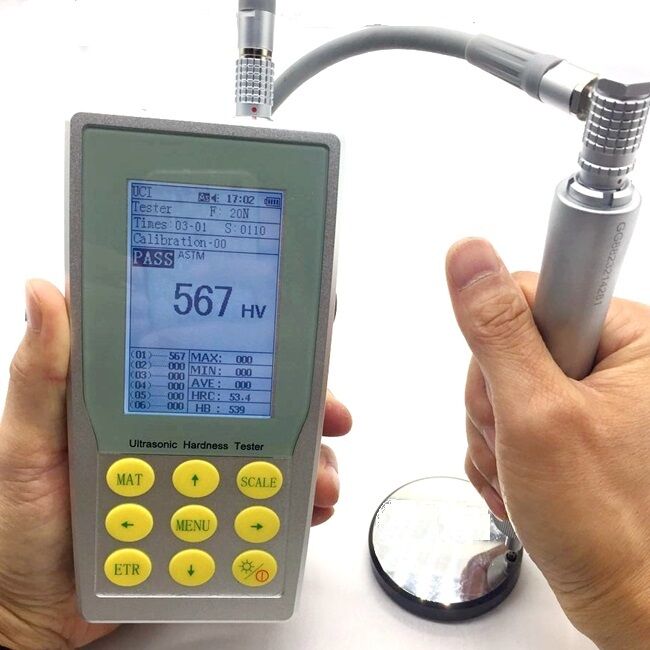

| Veri Görüntüleme |
Yükleme kuvveti, Test sayısı, Test sonucu, Ortalama,
Maksimum, Minimum, Sapma ve Dönüşüm ölçeği. |
| Sertlik Göstergesi |
LCD ekran |
| Çalışma Ortamı |
Sıcaklık: -10℃~50℃; Nem: %30~%80 R.H |
| Çalışma Voltajı |
DC 6V |
| Cihaz Boyutları |
160x80x31mm |
| Net Ağırlık |
Yaklaşık 500g (Prob hariç) |
Yukarıdaki manuel problar için özellikler:
● En son ultrasonik sensör teknolojisi
● Yardımcı cihazlar olmadan doğru sertlik değeri elde edilebilir
● 360° hızlı ölçüm işlemini destekler
● Mükemmel insan mühendisliği tasarımı ve tutması kolay
● Kontrolü kolay, uygun boyut ve ağırlıkta prob
● Test edilecek numunenin kenarı ve sabit konumu için hızlı ve doğru ölçüm
● Mikro girinti, test sonrası herhangi bir numune için tahribatsız
Ana Özellikler:
● Brinell, Rockwell, Vickers, Leeb vb. gibi yaygın olarak kullanılan elde taşınabilir sertlik ölçümü.
● Ağır yükleme kuvveti ve büyük girinti ile Rockwell ve Brinell sertlik testi, numune yüzeyinde ciddi hasara neden olur.
● Vickers sertliği optik ölçüm uygular, profesyonel teknisyenler sorunsuz çalışabilir, ağır iş parçası, kurulu makine ve kalıcı olarak monte edilmiş parçaların sertliğini ölçmek imkansızdır.
● Leeb sertlik testi, sertliği ölçmek için geri tepme ve dolaylı yöntemi uygular, Brinell, Rockwell ve Vickers ölçeklerine dönüştürülürken kolayca büyük sapmalara neden olur.
● Ultrasonik sertlik ölçer modeli HUH-5M, yüksek doğruluk, verimlilik, taşınabilirlik ve kolay kullanım avantajlarıyla test parçaları için karşılaştırmalı sertlik ölçümü yapmak üzere ultrasonik temas empedans yöntemini uygular.

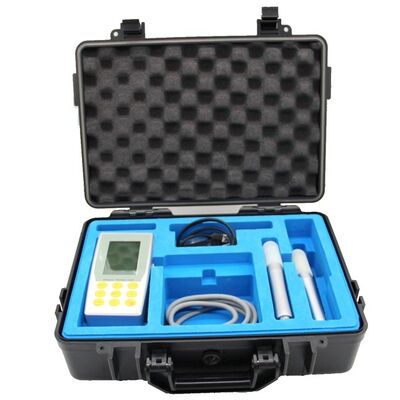

Standart Teslimat:
| Standart Teslimat |
miktar |
Standart Teslimat |
miktar |
Standart Teslimat |
miktar |
Standart Teslimat |
miktar |
| HUH-5M ana ünite |
1 |
Prob Kablosu |
1 |
Titreşim Önleyici Kasa |
1 |
İngilizce Kullanım Kılavuzu |
1 |
| 50N/98N Manuel prob |
1 |
Com Kablosu |
1 |
Vida |
1 |
Garanti Kartı |
1 |
| Standart Rockwell Bloğu |
1 |
USB Kablosu |
1 |
Nitelik Sertifikası |
1 |
Paketleme Listesi |
1 |
Manuel Prob Özellikleri:
| Prob Tipi |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Test kuvveti |
10N |
20N |
50N |
98N |
| Çap |
22mm |
22mm |
22mm |
22mm |
| Uzunluk |
154mm |
154mm |
154mm |
154mm |
| Salınımlı Çubuk Çapı |
2.4mm |
2.4mm |
3mm |
3mm |
| Ölçüm yüzeyinin pürüzlülüğü |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Test malzemesinin minimum ağırlığı |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimum kalınlık |
2mm |
2mm |
2mm |
2mm |
Motorlu Prob Özellikleri:
| Prob Tipi |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Test kuvveti |
3N |
5N |
8N |
10N |
| Çap |
46mm |
46mm |
46mm |
46mm |
| Uzunluk |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Salınımlı Çubuk Çapı |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Test malzemesinin minimum ağırlığı |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimum kalınlık |
2mm |
2mm |
2mm |
2mm |
