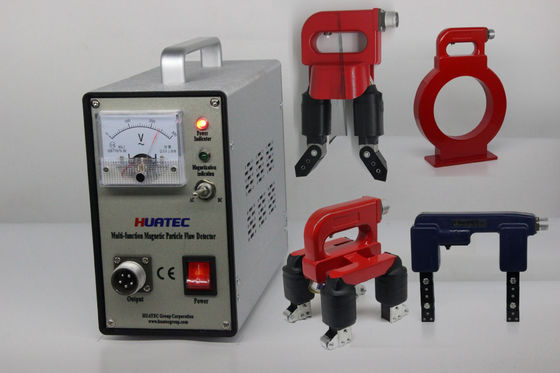

HCDX-ESC Kaynak ve Dövme Tahribatsız Muayene için Çok Fonksiyonlu Manyetik Toz Çatlak Dedektörü

HCDX-ESC Çok Fonksiyonlu Manyetik Toz Çatlak Dedektörü Kaynak ve Dövme NDT Muayenesi İçin

Giriş:

HCDX-ESC kompozit manyetik toz çatlak dedektörü, düşük gürültü, güçlü manyetik kuvvet, uzun hizmet ömrü ve basit kullanım ile silikon kontrollü temassız anahtar kullanır, saha ve laboratuvar kullanımı için uygundur. Cihaz kombine bir konfigürasyon benimser ve kullanıcılar ihtiyaçlarına göre probu serbestçe seçebilirler. Tip A, D, E, O probu kullanıcı gereksinimlerine göre yapılandırılabilir.

Bu manyetik parçacık çatlak dedektörü (faz kontrollü devre ile) kontrolcü olarak 8-bit MCU kullanır ve AC sıfır voltaj geçiş sinyalinin ve akım düzenleme sinyalinin hassas toplanması yoluyla manyetizasyon akımının sürekli düzenlenmesi gerçekleştirilebilir. Ayrıca, manyetik giderme fonksiyonu ile donatılmıştır; manyetik giderme modu seçildikten ve tetik düğmesine basıldıktan sonra manyetik giderme fonksiyonu açılabilir. Ek olarak, MCU'nun programı ömür boyu ücretsiz yükseltmelerden yararlanabilir ve tip A, D, E, O probu kullanıcı gereksinimlerine göre yapılandırılabilir.

Akım düzenleme

AC manyetik giderme

Tüm isteğe bağlı probların parametreleri:

Uygulama:

Esas olarak ferromanyetik iş parçalarının yüzey ve yüzeye yakın çatlaklarını tespit etmek için kullanılır.

Kazan basınçlı kap, çelik yapı, dövme parçalar, döküm parçalar, kaynaklı parçalar, işlenmiş parçalar vb.

HCDX-ESC modeli için standart probların tanıtımı:

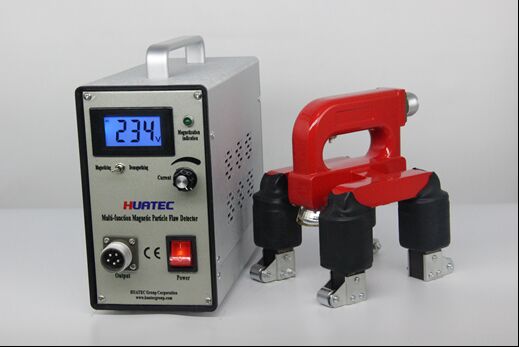

Tip E prob (döner manyetik alan probu): her türlü düz kaynak, çevre kaynak, alın kaynağı ve büyük geometrik şekillere sahip düz ve eğimli yüzeyler için kapsamlı bir çatlak tespiti gerçekleştirir. Prob, çalışmayı kolaylaştıran ve hızı artıran bir makara ile donatılmıştır. Prob, kolay gözlem için çalışma ışıkları ile donatılmıştır.

Teknik parametreler:

Güç kaynağı: AC 220V ± 10% 50HZ 5A

Çıkış: AC 38V 10A

Tip A.D.E.O probları isteğe bağlı ve mevcuttur

Muayene hızı: ≥6 m/dak

Probun sıcaklık artışı: ≤60℃

Çalışma döngüsü: uzun süreli sürekli çalışma önerilir: manyetizasyon süresi ≤3 saniye, boşluk süresi ≥5 saniye

Ağırlık: yaklaşık 6.5Kg (ana ünite)

Standart teslimat:

Ana ünite HCDX-ESC  1

Tip E prob     1

Güç kablosu    1

Prob kablosu    1

Standart numune 1

Kullanım kılavuzu  1

Sertifika        1

İsteğe bağlı aksesuarlar:

Tip A prob

O probu

D probu

Ölü ağırlık

Test numunesi

UV ışığı
