HD-170PCM Çok Fonksiyonlu Boru Hattı Korozyon Tespit Ekipmanı (Petrol ve Gaz Boru Hatları İçin)

HD-170PCM Çok Fonksiyonlu Boru Hattı Korozyon Tespit Ekipmanı (Petrol ve Gaz Boru Hatları İçin)

Genel Bakış3. Aktarılan veriler ve ilgili hesaplamalardan sonraki veriler düzenlenebilir.

HUATEC entegre boru hattı korozyon önleyici kaplama durumu dedektörü, gömülü boru hatlarını kazı yapmadan inceleyebilir, gömülü boru hatlarının dış korozyon önleyici kaplamasının hasarını nicel olarak değerlendirebilir ve boru hatlarının yerini hassas bir şekilde belirleyip derinliğini ölçebilir. Bu tespit teknolojisi, yeni tamamlanan boru hatlarının muayene ve kabulü için bir araç olarak kullanılabileceği gibi, işletmedeki boru hatlarının düzenli izlenmesi için de kullanılabilir. Gömülü boru hatlarının koruyucu tabakasının durumunu incelemek ve hedeflenen değişim ve onarımları yapmak, boru hatlarının hizmet ömrünü uzatabilir ve büyük miktarda bakım ve yenileme fonundan tasarruf sağlayabilir. Petrol, doğal gaz, şehir gazı ve musluk suyu vb. korozyon önleyici boru hatlarının dış korozyon önleyici kaplamalarının kalite değerlendirmesi için yaygın olarak uygulanabilir.

Teknik Parametreler3. Aktarılan veriler ve ilgili hesaplamalardan sonraki veriler düzenlenebilir.

*Sol ve sağ oklar boru hattının konumunu gösterir, boru hattının hızlı bir şekilde konumlandırılmasını sağlar.3. Aktarılan veriler ve ilgili hesaplamalardan sonraki veriler düzenlenebilir.

*Veri analiz yazılımı, akım zayıflama oranının Y değerini, korozyon önleyici kaplama hasar noktalarının yoğunluk P değerini ve korozyon önleyici kaplamanın yalıtım direncine Rg değerini hesaplayabilir.

*Veri analiz yazılımının dışa aktarılan sonuçları ulusal standarda (GB/T 19285-2014) uygundur.

*Veri analiz yazılımının bir yazılım telif hakkı kayıt sertifikası vardır.

Çalışma Prensibi

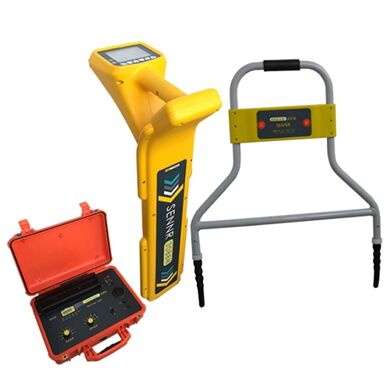

HD-170PCM üç bölümden oluşur: verici, alıcı ve dedektör (A-çerçevesi). Verici, bağımsız bir 0.1A-3A tespit sinyali çıkış cihazıdır ve el tipi alıcı, boru hattı rotalarını izlemek, hasar noktalarını hassas bir şekilde konumlandırmak ve akımı ölçmek için kullanılır. Boru hattındaki akım yoğunluğu, mesafenin artmasıyla azalır. Boru çapı, boru malzemesi ve toprak ortamının değişmediği koşulda, korozyon önleyici tabakanın toprağa karşı yalıtımı ne kadar iyiyse, akım kaybı o kadar az olur ve zayıflama o kadar küçük olur. Tersine, korozyon önleyici kaplama hasar görmüşse, örneğin yaşlanma, soyulma ve yalıtım performansı daha kötüyse, akım kaybı daha şiddetli olur ve zayıflama daha büyük olur.

Boru hattına DC sinyaline yakın ultra düşük frekanslı sinyal (CP) yüklendiğinde, boru hattının korozyon önleyici katmanının hasarlı noktası ve toprak tarafından oluşturulan voltaj gradyanı, boru hattının üzerindeki toprakta buna göre bir toprak elektrik alanı dağılımı oluşturur. Hasar noktasına yaklaştıkça voltaj gradyanı artar ve boru hattının üzerindeki toprakta akım yoğunluğu artar. Genel olarak konuşursak, maruz kalan alan ne kadar büyükse, yakınındaki akım yoğunluğu o kadar büyük olur ve toprak voltaj gradyanı o kadar büyük olur. Prob cihazı, dedektörü boru hattının konumunda tutarak boru hattının konumunu tespit eder. Voltaj gradyanı dedektörü, boru hattının üzerindeki potansiyel gradyan değerini (dB) ve toprak içindeki akım yönünü (CP) ölçerek boru hattı hasarının ciddiyetini ve korozyon önleyici katman hasar noktasının hassas konumunu belirler.

Değerlendirme Yazılımı

:

1. Yazılım Genel Bakış

Mevcut piyasadaki yer altı boru hattı dış korozyon önleyici katman tespit cihazlarının saha tespit verilerinin (hedef boru hattının coğrafi konum bilgisi, gömülü derinlik bilgisi, boru içindeki akım bilgisi, korozyon önleyici katman hasar noktasının büyüklüğü vb. dahil) son işlem ve analiziyle işbirliği yapmak amacıyla, ulusal standart (GB/T 19285-2014) ve ilgili endüstri standartlarına uygun olarak, test edilen boru kesitinin korozyon önleyici kaplama değerlendirme raporunu (grafik rapor, metin rapor) sağlar ve kullanıcılara dış korozyon önleyici kaplamanın akım zayıflaması ve dış korozyon önleyici kaplama hasar noktalarının yoğunluk değeri için sınıflandırma değerlendirme sonuçları sunar, böylece sonraki tedavi önlemlerini belirler: Korozyon önleyici katman izleme, korozyon önleyici katmanın yerel onarımı, korozyon önleyici katmanın büyük revizyonu vb. ve raporlar şeklinde yazdırılabilir, boru hattı sahipleri için güvenilir bir referans temeli sağlar ve arşivlemeyi kolaylaştırır.

2. Yazılım Fonksiyonları

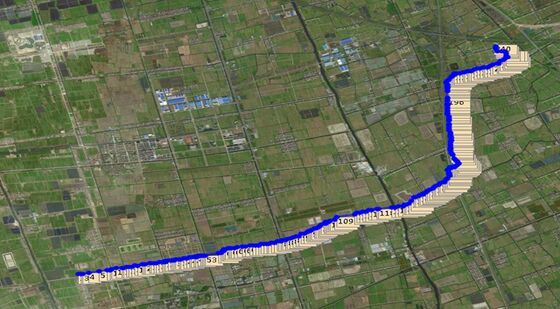

Alıcının gömülü boru hattı saha ölçüm verilerine (akım, gömülü derinlik, boylam ve enlem, mesafe, hasar noktası büyüklüğü vb. gibi) dayanarak ilgili eğriler ve raporlar oluşturulur. Yazılım aşağıdaki işlevlere sahiptir:

1. Boru hattı ölçer alıcısına bağlanabilir ve ölçüm süreci sırasında kaydedilen akım verileri, boru hattı gömülü derinliği, boylam ve enlem, mesafe ve diğer veriler yazılıma aktarılabilir (veya sahada toplanan ilgili veriler manuel olarak girilebilir). Bu arada, bağlı durumda, cihazda kaydedilen veriler temizlenebilir.

2. Veriler aktarıldıktan sonra, yazılım aktarılan verilere dayanarak akım zayıflama oranı Y değerini, korozyon önleyici katman hasar noktalarının yoğunluk P değerini ve korozyon önleyici katmanın yalıtım direnci Rg değerini hesaplayabilir.3. Aktarılan veriler ve ilgili hesaplamalardan sonraki veriler düzenlenebilir.

4. Veriler gözden geçirilebilir ve kaydedilen veriler istatistiksel tablolar şeklinde görüntülenebilir. Ayrıca excel veya word tablo formatında dışa aktarılabilir, böylece kolayca görüntülenebilir. Oluşturulan rapor word belgesi formatında veya PDF belgesi formatında kaydedilmelidir.
