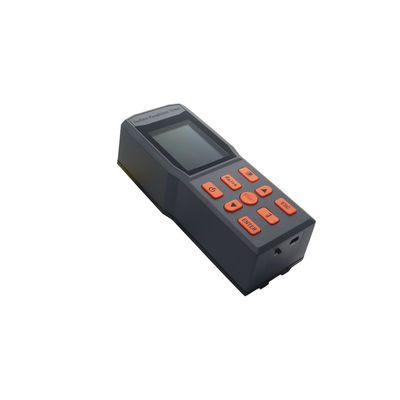

SRT-6450 Yüksek Hassasiyetli Yüzey Pürüzlülük Ölçüm Cihazı - Saha Büyük İş Parçası Muayenesi İçin
1. Ürün Genel Bakışı
Bu yüzey pürüzlülüğü ölçüm cihazı, üretim sahası ortamları ve mobil ölçüm ihtiyaçları için uygun, elde taşınabilir bir cihazdır. Çeşitli işlenmiş parçaların yüzey pürüzlülüğünü ölçebilir, seçilen ölçüm koşullarına göre ilgili parametreleri hesaplayabilir ve tüm ölçüm parametrelerini ve kontur grafiklerini ekranda görüntüleyebilir. Bu cihaz, en son uluslararası standartların ana parametrelerini ölçebilir ve uluslararası standartlara tam ve sıkı bir şekilde uyar. Ölçüm parametreleri, ulusal GB/T3505 "Ürün Geometrik Teknik Özellikleri - Yüzey Yapısı Kontur Yöntemi Terminolojisi, Tanımları ve Yüzey Yapısı Parametreleri" standardına uygundur ve Amerika Birleşik Devletleri, Almanya, Japonya, Birleşik Krallık ve diğer ülkelerin standartlarıyla uyumludur. Çeşitli işlenmiş parçalar, makine işleme üretim endüstrileri, denetim, mal denetimi ve diğer departmanlar için uygundur, özellikle büyük iş parçalarının ve üretim hatlarının yerinde denetimi, ayrıca denetim, metroloji, mal denetimi ve diğer departmanlar tarafından iş parçalarına zarar vermeden harici doğrulama için uygundur.
Ölçülebilir iş parçası aralığı: düzlem, dış dairesel yüzey, konik yüzey, iç delik, oluk, eğimli yüzey vb. (Özel yüzeylerin uygun sensörlerle ölçülmesi gerekir).
2. Teknik parametreler
| Adı |
İçerik |
| Ölçüm aralığı |
Z ekseni (dikey) |
200μm； |
| X ekseni (yatay) |
17.5mm(0.71inç)； |
| Çözünürlük |
Z ekseni (dikey) |
0.002μm±20μm； |
| 0.004μm±40μm； |
| 0.008μm±80μm； |
| Öğe |
Parametreler |
Ra Rz Rq Rt；
Rp Rv R3z R3y Rz(JIS)；
Rs Rsk Rku Rsm Rmr；
|
| Standart |
ISO4287 Uluslararası Standart ANSI B46.1 Amerikan standardı
DIN4768 Alman standardı JIS B601 Japon standardı
|
| Grafik |
Destek oranı eğrisi, pürüzlülük, filtreleme dalga formu |
| Filtre |
RC,PC-RC,Gauss,D-P； |
| Örnekleme uzunluğu (lr) |
0.25,0.8,2.5； |
| Değerlendirme Uzunluğu (ln) |
Ln=lr×n n=1～5； |
| Sensör |
Ölçüm prensibi |
Yer değiştirme diferansiyel indüktörü |
| İğne ucu |
Doğal elmas, 90 koni Açısı, uç yarıçapı 5μm; |
| Ölçüm kuvveti |
＜4mN； |
| Kılavuz başlığı |
Sert alaşım, kayma yönü yarıçapı 40mm; |
| Kayma hızı |
lr=0.25 ,Vt=0.135mm/S； |
| lr=0.8 , Vt=0.5mm/S； |
| lr=2.5 , Vt=1mm/S； |
| Geri dönüş ,Vt=1mm/S; |
| Gösterge doğruluğu |
0.001μm； |
| Gösterge hatası |
±(5nm+0.1A)A:Çok satırlı şablon parametresi Ra'nın standart değeri |
| Gösterge değişkenliği |
3%'ten fazla değil; |
| Kalıntı kontur |
0.01μm'den fazla değil; |
| Güç kaynağı |
Dahili lityum pil, DC5V, 2000mA şarj cihazı ile şarj edilir; |
| Dış boyutlar |
156mm×61mm×45mm； |
| Ağırlık |
Yaklaşık 450g |
| Çalışma ortamı |
Sıcaklık: -20℃ ila 40℃ Nem: < 90%RH |
| Depolama ve nakliye ortamı |
Sıcaklık: -40℃ ila 60℃ Nem: < 90%RH |
| Opsiyonel aksesuarlar |
Eğri yüzey sensörü, küçük delik sensörü, derin oluk sensörü, uzatma çubuğu, adaptör çubuğu, 200mm ölçüm platformu, 300mm mermer ölçüm platformu |
3. Fonksiyonel Özellikler
*Entegre mekanik ve elektrik tasarımı, kompakt boyut, hafif ve kullanımı kolaydır.
*Yüksek hız ve düşük güç tüketimi özelliklerine sahip kontrol ve veri işleme için ARM+DSP çipi kullanılır.
*Çoklu parametreler Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*200μm'lik geniş ölçüm aralığı.
*320*240 renkli ekran, dijital/grafik ekran; Görüş açısı olmadan parlaklık;
*Ekran bilgi açısından zengindir, sezgiseldir ve tüm parametreleri ve grafikleri gösterebilir.
*GB, ISO, DIN, ANSI ve JIS gibi birden fazla ulusal standartla uyumludur;
*Yüksek kapasiteli ve hafıza etkisi olmayan dahili lityum-iyon şarj edilebilir pil ve şarj kontrol devresi ile donatılmıştır.
*Kullanıcıları zamanında şarj etmeleri için uyarmak üzere kalan pil gücünü gösteren bir simge bulunur.
*Operatörün şarj seviyesini herhangi bir zamanda bilmesini sağlayan şarj işlemi talimatlarını gösterebilir.
*Sürekli çalışma süresi 8 saatin üzerindedir;
*Süper kapasiteli veri depolama, 100 set ham veri depolayabilir;
*Ölçülen verilerin kaydedilmesi ve depolanması;
*Güvenilir motor durdurma önleyici devre ve yazılım tasarımı;
*Ölçüm bilgilerini, menü istemi bilgilerini ve açma/kapama gibi çeşitli istem ve açıklayıcı bilgileri görüntüler.
*Ergonomik kabuk tasarımı, sağlam, kompakt, taşınabilir ve yüksek güvenilirlik;
*Gerçek zamanlı veri ve geçmiş veri iletimi için bilgisayara bağlanabilir.
*Kalibrasyon örnek blokları, yüksek hassasiyetli, kolay çizilmeyen ve uzun hizmet ömrüne sahip optik cam alt tabakalar kullanır.
*Opsiyonel aksesuarlar arasında eğri yüzey sensörleri, küçük delik sensörleri, derin oluk sensörleri, ölçüm platformları, sensör kılıfları, uzatma çubukları vb. bulunur.
