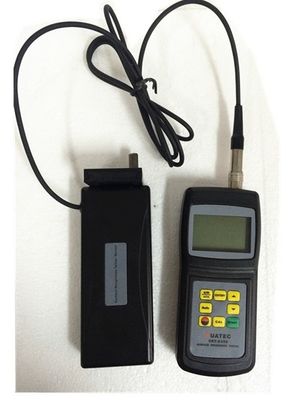

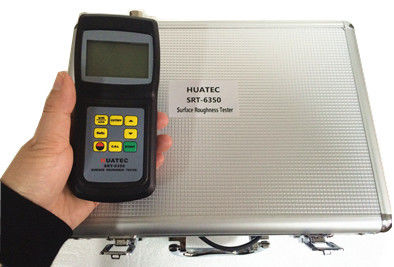

SRT-6350 Ra Rz Ölçümü Yüksek Hassasiyetli Yüzey Pürüzlülük Ölçer
Özellikler:
* Yüzey pürüzlülük test cihazı SRT6350, çeşitli makine işlenmiş parçaların yüzey pürüzlülüğünü ölçmek, ilgili tüm ölçüm parametrelerini hesaplamak ve net bir şekilde görüntülemek için dört standartla uyumludur.
* Bir yüzeyin pürüzlülüğünü ölçerken, sensör yüzeye yerleştirilir ve ardından ayrı prob tarafından tahrik edilen mekanizma tarafından yüzey boyunca düzgün bir şekilde kaydırılır.
* Bu pürüzlülük, indüksiyon bobinlerinin indüktif miktarında değişikliğe neden olan probun yer değiştirmesine neden olur, böylece faz-hassasiyetli doğrultucunun çıkış ucunda yüzey pürüzlülüğü ile orantılı bir analog sinyal üretilir.
* Özel DSP, ölçüm sonuçlarını LCD'de işler, hesaplar ve ardından görüntüler.
* Çoklu parametre ölçümü: Ra, Rz
* Yüksek hassasiyetli endüktans sensörü
* Dört dalga filtreleme yöntemi: RC, PC-RC, GAUSS ve D-P
* Dahili yüksek kapasiteli lityum iyon şarj edilebilir pil ve kontrol devresi
* Küçük boyutlu, hafif ve kullanımı kolay
* RS232C veya USB arayüzü için isteğe bağlı kablo ve yazılım ile PC bilgisayarla istatistik, yazdırma ve analiz için iletişim kurabilir.
*Manuel veya otomatik kapanma. Güç tuşuna basılarak test cihazı herhangi bir zamanda kapatılabilir. Diğer yandan, test cihazı son tuş işleminden yaklaşık 5 dakika sonra kendi kendine kapanacaktır.
*Test cihazı, daha sonra kullanmak üzere 7 grup ölçüm sonucunu ve ölçüm koşullarını hafızasına alabilir veya PC'ye indirebilir.
*Metrik /İnç Dönüşümü
Teknik Özellikler:
| Ekran |
4 haneli, 10 mm LCD, mavi arka aydınlatmalı
|
| Parametreler |
Ra, Rz |
| Ölçüm Aralığı |
Ra: 0.050-10.00um/1.000-400.0uinch
Rz: 0.020-100.0um/0.780-4000uinch
|
| Hassasiyet |
≤±%10 |
| Ekran değerinin dalgalanması |
%6'dan fazla değil |
| Sensör |
Test Prensibi: Endüktans tipi
Prob İğnesi Yarıçapı: 5µm
Prob İğnesi Malzemesi: Elmas
Prob Dinamo-ölçümü: 4mN(0.4gf)
Prob Açısı: 90º
Kılavuz Kafa Dikey Yarıçapı: 48mm
|
| Maksimum tahrik stroku |
17.5mm/0.7inch |
| Kesme uzunluğu (l) |
0.25mm / 0.8mm / 2.5mm isteğe bağlı |
| Değerlendirme uzunluğu |
1-5L |
| Tahrik hızı |
örnekleme uzunluğu = 0.25mm Vt=0.135mm/s
örnekleme uzunluğu = 0.8mm Vt=0.5mm/s
örnekleme uzunluğu = 2.5mm Vt=1mm/s
dönüş Vt=1mm/s
|
|
Profil dijital filtresi
|
Filtrelenmiş Profil: RC
Filtrelenmiş Profil: PC-RC
Filtrelenmiş Profil: Gauss
Filtrelenmemiş Profil: D-P |
| Çözünürlük |
0.001u m eğer okuma ＜10 um
0.01 um eğer 10 um ≤okuma ＜100 um
0.1 um eğer okuma ≥100 um |
| Değerlendirme uzunluğu |
( 1~5) kesme isteğe bağlı |
| Güç Li-ion pil |
şarj edilebilir |
| Çalışma koşulları |
Sıcaklık. 0~40℃,Nem <%80
|
| Boyut&Ağırlık |
140x57x48 mm (5.5x2.2x1.9 inç), yaklaşık 420 g
|
Standart Teslimat:
Taşıma çantası.................1 adet
Ana ünite.........................1 adet
Standart Sensör.............1 adet
Standart Numune Plakası...1 adet
Güç Adaptörü................1 adet
Kullanım Kılavuzu...........1 adet
Tornavida.....................1 adet
Ayarlanabilir Ayak................1 adet
Sensör Koruyucu.............1 adet
İsteğe Bağlı Aksesuarlar:
1. RS-232/USB için Kablo ve Yazılım
2. Uzatma Çubuğu
3. Oluklu Stylus
4. Eğrilik Prob
5. Ölçüm Standı
6. Bluetooth arayüzü
