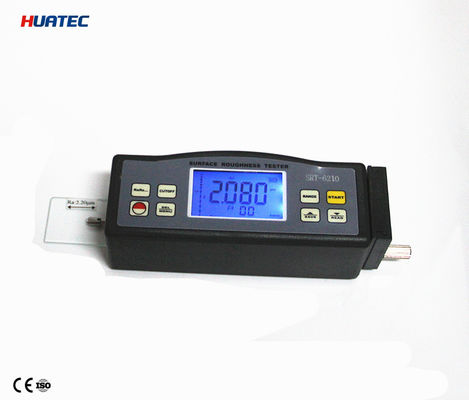

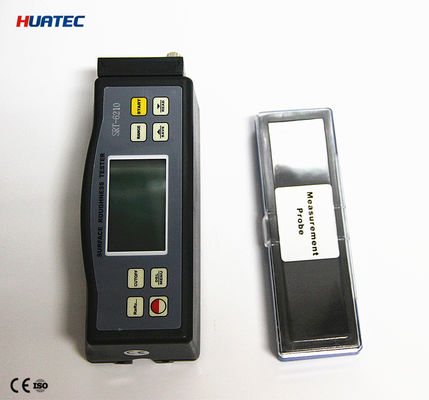

SRT-6210 Taşınabilir Yüzey Kabalığı Denetleyicisi Yüksek hassasiyetli induktansa sensörü Ra Rz Rq Rt
Özellikleri:
Bu araç, çeşitli makine işlenmiş parçaların yüzey kabalığını ölçmek, buna karşılık hesaplamak ve tüm ölçüm parametrelerini açıkça göstermek için dört sitenin standartlarına uyumludur.Bir yüzeyin kabalığını ölçerken, sensör yüzeye yerleştirilir ve daha sonra mekanizmayı keskin yerleşik sondayla çalıştırarak yüzey boyunca eşit şekilde kaydırılır.Bu kabalık, endüksiyon bobinlerinin endüktif miktarının değişmesiyle sonuçlanan sondanın yer değiştirmesine neden olur. Böylece analog sinyal üretilir., faz duyarlı düzleticinin çıkış ucundaki yüzey kabalığına oranlıdır.
Özel DSP, ölçüm sonuçlarını LCD'de işliyor, hesaplıyor ve çıkartıyor.
* Çoklu parametreler ölçümü: Ra, Rz, Rq, Rt
* Son derece gelişmiş indüktansa sensörü
* Dört dalga filtreleme yöntemi: RC, PC-RC, GAUSS ve D-P
* Yüksek kapasiteli dahili lityum iyonlu şarj edilebilir batarya ve kontrol devresi
* Küçük boyutlu, hafif ve kullanımı kolay
* Seçmeli kablo ve RS232C arayüzü için yazılımla istatistik, baskı ve analiz için PC bilgisayarıyla iletişim kurabilir.
*El veya otomatik kapatma. Denetleyici herhangi bir zamanda güç tuşuna basarak kapatılabilir.En son anahtar işleminden yaklaşık 5 dakika sonra tester kendi kendini kapatır..
*Sınavcı, daha sonra kullanmak veya bilgisayara indirmek için 7 grup ölçüm sonuçlarını ve ölçüm koşullarını ezberleyebilir.
*Metrik / İmparatorluk Değiştirme
Özellikler:
| Görüntüle |
4 basamaklı, 10 mm LCD, mavi arka ışık
|
| Parametreler |
Ra, Rz, Rq, Rt |
| Ölçme aralığı |
Ra, Rq: 0.005-16.00um/0.020-629.9 inç
Rz,Rt: 0.020-160.0um/0.078-6299 inç
|
| Doğruluk |
% 10'dan fazla değil |
| Gösterim değerinin dalgalanması |
% 6'dan fazla değil |
| Sensör |
Test İlke: Endüktansa tipi
Sonde Pin'in yarıçapı: 5μm
Sonde Pin'in malzemesi: Elmas
Sonda'nın dinamo ölçümü: 4mN ((0.4gf)
Sonda açısı: 90o
Kılavuz başının dikey yarıçapı: 48 mm
|
| Maksimum sürüş süresi |
17.5mm/0.7 inç |
| Kesim uzunluğu (l) |
0.25mm./ 0.8mm / 2.5mm isteğe bağlı |
| Değerlendirme süresi |
1-5L |
| Sürüş hızı |
Örnekleme uzunluğu = 0,25 mm Vt = 0,135 mm/s
Örnekleme uzunluğu = 0,8 mm Vt=0,5 mm/s
Örnekleme uzunluğu = 2,5 mm Vt=1 mm/s
Vt=1mm/s döndürme
|
|
Profil dijital filtre
|
Filtreli Profil: RC
Filtreli Profil: PC-RC
Filtreli Profil: Gauss
Filtre edilmemiş profil: D-P |
| Karar |
0.001u m if reading- Evet.10 mm
0.01 um eğer 10 um ≤ okuma- Evet.100 um
0.1 um eğer okuma ≥100 um ise |
| Değerlendirme süresi |
(1~5) kesim sınırı isteğe bağlıdır |
| Güç Li-ion pil |
Şarj edilebilir |
| Çalışma koşulları |
Sıcaklık: 0 ~ 50°C,Nem <80%
|
| Boyut ve Ağırlık |
140x57x48 mm (5.5x2.2x1.9 inç),yaklaşık 420 g
|
Standart teslimat:
Ana Birim 1
Çantayı Taşıma 1
Standart Sensör 1
Standart Örnek Tablosu 1
Güç Adaptörü 1
Operasyon Kılavuzu 1
Çubuk makinesi 1
Düzenlenebilir Bacak 1
Sensör Koruyucu 1
İsteğe bağlı aksesuarlar:
RS-232 için kablo ve yazılım
Genişleme çubuğu
Ölçüm desteği
Çukurlar, delikler ve delikler için özel alıcı
