HEF-17B Metal boru duvarının dış kalınlığı Pulse Eddy Current Detection

HEF-17B Darbeli Girdap Akımı Tespit Cihazı

1. Model ve Konfigürasyon

2. Kısa tanıtım

Ekipman, kaplama tabakasının dışındaki metal boru duvar kalınlığının hizmet içi denetimi için kullanılabilir, geleneksel sinüzoidal akım uyarıları yerine darbe akımı, iletkenin dışındaki darbe manyetik alanı, darbe girdap akımı sensöründeki iletken, darbe girdap akımı elektromanyetik alanının zayıflama sürecini ölçerek boru duvar kalınlığının korozyon derecesini değerlendirir. Geleneksel duvar kalınlığı tespit yöntemiyle karşılaştırıldığında:parlatma, kuplaj olmadan, ekipman hizmette sürekli tarama, tespit verimliliğini önemli ölçüde artırabilir.

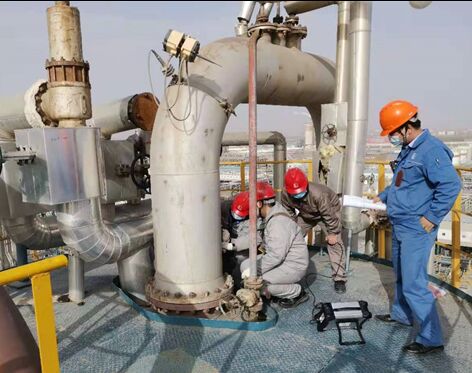

Geleneksel darbeli girdap akımı test teknolojisiyle karşılaştırıldığında,hassas tarama özellikleri: çevresel faktörlerden kaynaklanan parazit daha az, yüksek tespit verimliliği, daha yüksek çözünürlük (küçük korozyonu bulabilir, kaçırmalı tespit oranı son derece düşüktür), kaplama tabakası olmayan (olmayan veya çıkarıldıktan sonra) veya ince kaplama tabakası olan (300 mm'den az antikorozif kaplama tabakası vb.) yüksek riskli parçaların korozyon tespiti için uygundur, örneğin: üretim tesisi proses boru hattı, su duvarı, fırın tüpü, küçük bağlantı borusu, dirsek, te, vb.

3. Fonksiyonel özellikler

• ★Prob üzerinde, çalışma durumunu ve tespit verilerini gerçek zamanlı olarak görüntüleyebilen kısayol tuşları ve LCD ekran bulunur ve tespit işlemi sırasında ana bilgisayarın sık sık çalıştırılmasına gerek kalmadan iş verimliliği büyük ölçüde artar.
• ★Prob, daha yüksek uzamsal çözünürlüğe, daha büyük tanınmaya ve yerel korozyon kusurları için daha güçlü parazit önleme yeteneğine sahip elektronik odaklama teknolojisini benimser.
• Kusurların şekline duyarlı değildir, metal elemanların duvar kalınlığı korozyonunu veya diğer kalınlık azaltma kusurlarını "kaplama tabakasıyla (yalıtım tabakası, soğutma tabakası, koruyucu tabaka vb.)" tespit edebilir.

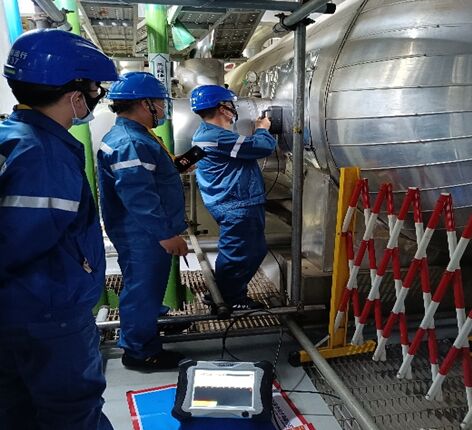

• Ekipman çalışırken denetimler yapılabilir (Yüksek sıcaklık, düşük sıcaklık, ekipmandaki malzemeler vb.).
• Tespit edilen malzemeler: Karbon çeliği, düşük alaşımlı çelik gibi ferromanyetik metal malzemenin kalan duvar kalınlıklarının tespiti.
• ★Ayrıca paslanmaz çelik, alüminyum alaşımı ve diğer demanyetik metal malzemelerin kalan duvar kalınlıklarını da tespit edebilir.
• Boru plakası şekli: Plaka, düz boru, dirsek, tank.
• Kaplama tabakası malzemeleri: iletken olmayan, manyetik olmayan malzemeler (asbest, köpük vb.), metal örgü, demir levha, alüminyum levha ve diğer metal koruyucu tabaka.
• AC/DC hibrit güç kaynağı, dahili şarj edilebilir lityum pil 4 saatten fazla sürekli çalışır.
• Tamamen sızdırmaz IP64 toz ve sıçrama önleyici tasarım, silikon kılıf düşme önleyici ve titreşim önleyici tasarım, zorlu çalışma koşulları için daha uygundur.

4. Teknik parametreler

• Maksimum kaldırma yüksekliği: 300mm
• Maksimum tespit duvar kalınlığı: 2~45mm
• Boru çapı: ≥20mm
• Metal koruyucu tabaka kalınlığı: ≤1mm
• ★Tekrarlanan tespit doğruluğu: 2%
• ★Korozyon kusuru tespit hassasiyeti: %5 (hacim oranı)
• Ölçüm hızı: 15~0.5 kez/s (ölçülen duvar kalınlığı arttıkça azalır)
• Prob kablosu uzunluğu: 3m, 10m (isteğe bağlı)
• ★Dahili şarj edilebilir Lityum pil, sürekli çalışma ≥4 saat.
• ★Boyut ve Ağırlık: Ana ünite: U290×G220×Y95mm≤3.8kg, Tip P1/küçük prob: U106×G61×Y52mm 0.5kg, Tip P2/orta prob: U148×G73×Y192mm 1kg, P3 tipi/büyük prob kafası U196×G100×Y62.5mm 1.5kg
• Test edilen ortam sıcaklığı: -200~800℃
• Prob temas sıcaklığı: -50~+200℃
• Ana ünite çalışma sıcaklığı: -10℃~+50℃
• Nem: ≤%85 R.H
• Adaptör güç kaynağı: Tek fazlı AC100~240V/1.7A, 50/60Hz, Çıkış DC20V/5A
• Güç tüketimi: ≤38VA

5. Paket listesi

• Ana ünite (veri kablosu, şarj cihazı, 3m problu kablo dahil) 1 Set
• Karbon çeliği çıplak boru yüksek çözünürlüklü prob (K.Ç tutamak dahil) 1 Adet
• Karbon çelik prob (K.Ç: küçük, orta, büyük) 1 Grup
• Kullanım kılavuzu 1 Kitap
• HUATEC kalibrasyon sertifikası 1 Kopya
• Cihaz çantası/torbası 1 Adet
