HEF-17B Yıkıcı olmayan Test Ekipmanı Nabız Eddy Akım Algılama Aracı

HEF-17B Nabız Eddy Akım Algılama Aracı

1Model ve Yapılandırma

2Kısa giriş

Ekipman, geleneksel sinüzoidal akım teşvikleri yerine, kaplama katmanının dışında metal boru duvarının kalınlığını denetlemek için kullanılabilir.iletkenin dışındaki puls manyetik alanı, dürtülü girdap akım sensöründeki iletken, dürtülü girdap akım elektromanyetik alanın zayıflama sürecini ölçerek boru duvarının kalınlığının korozyon derecesini değerlendirir.Geleneksel duvar kalınlığı tespit yöntemiyle karşılaştırıldığında:Parlaklık olmadan, bağlantı olmadan, ekipmanın sürekli taraması, algılama verimliliğini önemli ölçüde artırabilir.

Geleneksel pulsed eddy akım test teknolojisi ile karşılaştırıldığında,hassas tarama özellikleri:Çevre faktörlerinden daha az müdahale, yüksek algılama verimliliği, daha yüksek çözünürlük (küçük korozyon bulabilir, kaçırılan algılama oranı son derece düşük),kaplama tabakası olmadan (koparılmadan veya çıkarıldıktan sonra) veya ince kaplama tabakası olmadan (300mm'den az korozyon önleyici kaplama tabakası) yüksek riskli parçaların korozyon tespiti için uygundur, vb.), örneğin: üretim tesisi işlem boru hattı, su duvarı, fırın borusu, küçük birleşim borusu, dirseği, tee vb.

3Fonksiyonel özellikler

l ★Sondada çalışmakta olan durum ve algılama verilerini gerçek zamanlı olarak gösterebilen kısayol tuşları ve LCD ekranı vardır.ve iş verimliliği algılama süreci sırasında ev sahibinin sıkça çalıştırılması olmadan büyük ölçüde iyileştirilmiştir.

l ★Sond, daha yüksek mekansal çözünürlüğe, daha iyi tanıma ve yerel korozyon kusurları için daha güçlü bir müdahale karşıtı yeteneğe sahip elektronik odaklama teknolojisini benimser.

l Kusurların şekline duyarlı değil, kaplama katmanı olan metal parçaların (izoleasyon katmanı, soğutma katmanı, kaplama katmanı) duvar kalınlığı korozyonunu veya diğer kalınlık azaltma kusurlarını tespit edebilir.koruyucu katman, vb.) "

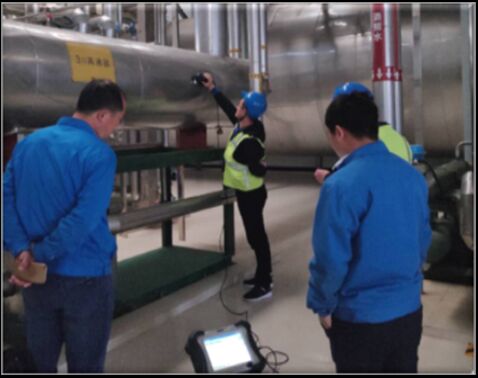

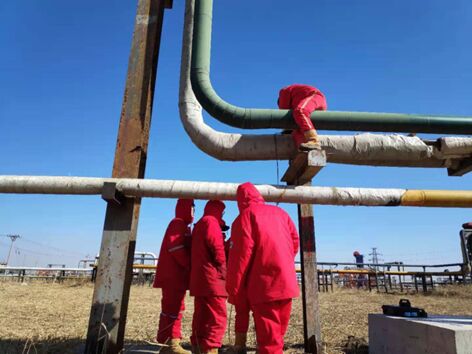

l Denetimler ekipman çalışırken yapılabilir (yüksek sıcaklık, düşük sıcaklık, ekipmandaki malzemeler vb.).

l Bulunan malzemeler: Karbon çelik, düşük alaşımlı çelik gibi kalan duvar kalınlıklarının tespit edilmesi.

l ★Dayanıklı çelik, alüminyum alaşımı ve diğer demir manyetik olmayan metal malzemelerinin kalan duvar kalınlıklarını da tespit edebilir.

Tüp plaka şekli: plaka, düz boru, dirseği, tank.

l Kaplama tabakası malzemeleri: iletken, manyetik olmayan malzemeler (azbest, köpük vb.), metal ağ, demir levha, alüminyum levha ve diğer metal koruyucu katman.

1 AC/DC hibrit güç kaynağı, 4 saatten fazla sürekli çalışan yerleşik şarj edilebilir lityum pil.

l Tamamen mühürlü IP64 toz ve sıçrama karşıtı tasarımı, silikon kılıf düşme karşıtı ve titreşim karşıtı tasarımı, zorlu çalışma koşulları için daha uygundur.

4Teknik parametreler

l En yüksek kaldırma yüksekliği: 300 mm

l En fazla algılama duvarı kalınlığı: 2 ′′45 mm

l Boru çapı:≥20mm

l Metal koruyucu katmanın kalınlığı:≤1mm

l ★Tekrarlanan algılama doğruluğu: 2%

l ★Korozyon kusurlarının tespit hassasiyeti: %5 (hacim oranı)

l Ölçme hızı: 15 ~ 0.5 zaman/s (ölçülen duvar kalınlığının artmasıyla birlikte azalır)

l Sonda kablosunun uzunluğu: 3m, 10m (ihtiyaç duyulmaz)

★Dahili şarj edilebilir Lityum pil, sürekli olarak ≥4 saat çalışır.

l ★Büyüklüğü ve Ağırlığı: Ev sahibi: L290×W220×H95mm≤3.8kg, Tip P1/küçük prob: L106×W61×H52mm 0.5kg, Tip P2/orta prob: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1.5kg

Test ortamının sıcaklığı: -200~800°C

Probun temas sıcaklığı: -50 ̊+200°C

L Ev sahibi çalışma sıcaklığı: -10°C+50°C

L Nem: ≤85%R.H.

l Adaptör güç kaynağı: Tek fazlıAC100~240V/1.7A,50/60Hz, Dışarı çıkışı DC20V/5A

l Güç dağılımı: ≤38VA

5Paket listesi

l Ana birim ((verim kablosu, şarj cihazı, prob kablosu 3m dahil) 1Set

Karbon çelik çıplak boru yüksek çözünürlüklü sondası (C.S tutma dahil) 1 adet

l Karbon çelik sondası (C.S: küçük, orta, büyük) 1 Grup

L Kullanım kılavuzu 1 Kitap

l HUATEC kalibrasyon sertifikası 1 Kopyası

Araç kılıfı/çanta
