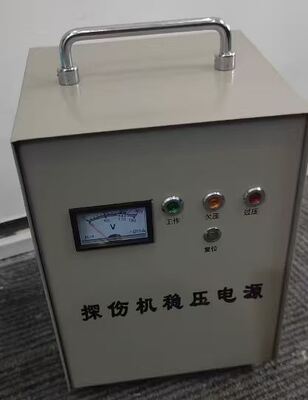

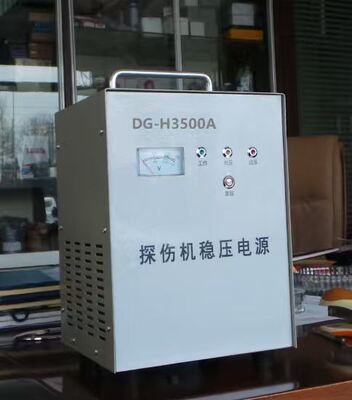

DG-H3500A hata dedektörü için voltaj stabilizatörü

Hata Dedektörü DG-H3500A için Voltaj Regülatörü

I. Ana Fonksiyonel Özellikler:

Bu voltaj dengeleyici güç kaynağı, ultra düşük voltaj tasarımını benimser ve son derece geniş bir giriş voltajı aralığında çıkış voltajını otomatik ve hızlı bir şekilde normal değere ayarlayabilir.

Yüksek verimlilik ve düşük kayıp özelliklerine sahip toroidal transformatör benimsenmiştir.

Aşırı voltaj koruması, düşük voltaj koruması, gecikme koruması ve aşırı akım koruması ile donatılmış olup, hata dedektörünün güvenli kullanımını güvenilir bir şekilde sağlar.

II. Ana Teknik Göstergeler

1. Güç kaynağı tipi: 220VAC 50HZ

2. Nominal çıkış gücü: 3500VA

3. Giriş voltajı aralığı: 130V-270V

4. Çıkış voltajı doğruluğu: 220V± 8%

5. Gecikme koruması: 5±2 dakika

6. Elektriksel yalıtım dayanımı: 1 dakika boyunca 1500V AC

7. Ortam sıcaklığı: 0-40℃

8. Çevresel nem: %20-90 RH

9. Uygulama standardı: SB/T10266-1996

III. Kurulum ve Kullanım

Voltaj dengeleyici güç kaynağının arkası terminal blokları ile donatılmıştır ve "Giriş" ve "Çıkış" kelimeleriyle işaretlenmiştir. Kablolama, güç kaynağı kesildikten sonra belirli elektrik bilgisine sahip personel tarafından yapılmalıdır. "Giriş" 220VAC şebeke güç kaynağına bağlanmalı ve telin kesit alanı 2,5 mm²'den az olmamalıdır. Çıkış ucu radyasyon makinesine bağlanmalıdır. "L" ile işaretlenen canlı tel, "N" nötr tel ve " " güvenlik topraklama telidir. Elektrik çarpması riskini önlemek için kullanım sırasında güvenli bir şekilde topraklanmalıdır. Yan soket şeridi doğrudan hata dedektörüne ve diğer elektrikli cihazlara da bağlanabilir. Hat aniden güç kaybederse veya limit korumasını aşarsa, çalışma durumuna girmek için "Sıfırla" düğmesine basın.

IV. Notlar

1. Bu voltaj dengeleyici güç kaynağı, bir voltaj dengeleyici anahtar ve bir düz geçiş anahtarı ile donatılmıştır. Voltaj dengeleyici anahtar bağlandığında, güç kaynağı voltaj dengeleme durumuna girer. Düz geçiş anahtarı bağlandığında, güç kaynağı düz geçiş durumuna girer (voltaj regülasyonu olmadan).
2. Panelde görüntülenen cihaz ve gösterge ışıkları mevcut çalışma durumunu gösterir.

3. Makinenin içinde yüksek voltaj bulunur. Elektrik çarpması riskini önlemek için profesyonel olmayanların kasayı açmasına izin verilmez.
