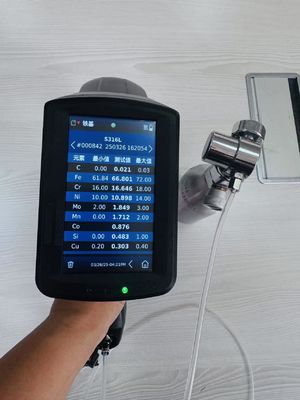

HXRF-1XLIBS Alaşım Sınıfı ve Element Tespiti için El Tipi LIBS Lazer PMI Analizörü

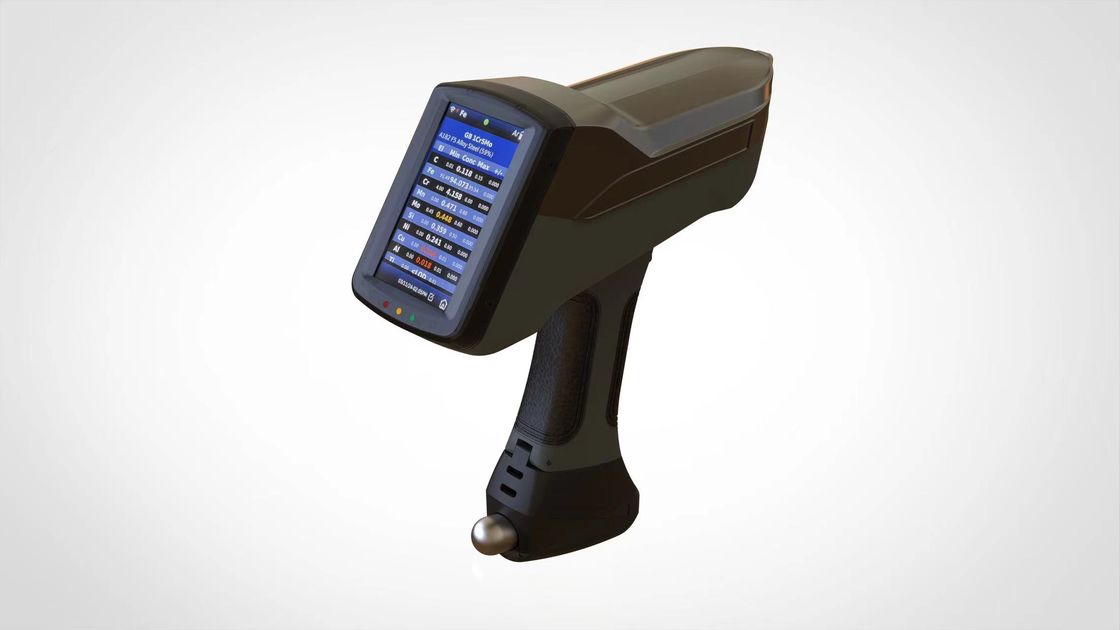

HXRF-1XLIBS El Tipi LIBS Lazer PMI Analizörü Alaşım Sınıfı ve Element Tespiti İçin

Performans Özellikleri

1) Analiz edilebilen ve tespit edilebilen elementler (yaygın olarak kullanılan): Berilyum Be, Magnezyum Mg, Alüminyum Al, Silisyum Si, Titanyum Ti, Vanadyum V, Krom Cr, Mangan Mn, Demir Fe, Kobalt Co, Nikel Ni, Bakır Cu, Çinko Zn, Niyobyum Nb, Molibden Mo, Kalay Sn, Tungsten W, Kurşun Pb, Bizmut Bi

2) Alüminyum alaşımı, bakır alaşımı, nikel alaşımı, paslanmaz çelik, düşük ve orta alaşımlı çelik ve diğer alaşım sınıflarını ve ana element içeriğini hızlı bir şekilde tespit edip tanımlayabilir, cihaz önceden yüklenmiş UNS sınıf kütüphanesine sahiptir, kullanıcılar ayrıca sınıf kütüphanesini özelleştirebilir.

Analiz edilecek elementler

Teknoloji performansı

1) Cihaz tasarımı sağlam ve dayanıklıdır ve alüminyum alaşımlı gövde IP54 toz ve suya dayanıklıdır.

2) Hızlı tespit: bir saniyede malzeme sınıfını görüntüleyebilir, ayrıca nicel tespitin yüksek hassasiyetli modunu da seçebilirsiniz.

3) Güvenli ve güvenilir, radyasyon tehlikesi yok. Satış veya kullanım için herhangi bir devlet güvenlik kontrol gereksinimi yoktur.

4) Mükemmel ergonomik tasarım, tüm makinenin ağırlığı 1.25 kg pil dahil, boyutu küçük, güçlü ve dayanıklıdır ve standart iki pil bir günlük iş yükünü karşılamak için yeterlidir.

5) Ortam sıcaklığı adaptasyonu: önerilen çalışma ortam sıcaklığı 5℃-40℃.

6) Linux tarafından geliştirilen işletim sistemine dayanarak, arayüz temiz ve basittir ve dokunmatik ekran kullanımı uygundur.

8) Uyarma kaynağı, 1064nm tam katı, pasif Q-anahtarlı lazer, darbe çıkışı 100 mikrofokala kadar olan sınıf 3B düşük güçlü yüksek performanslı güvenlik darbe lazerini kullanır.

9) Yüksek çözünürlüklü bir mikro-CCD /CMOS dedektörü kullanan bir mikro-parlama ızgarasına dayalı bir optik sistem

10) En gelişmiş ampirik katsayı algoritmasını benimser, benzersiz patentli titreşim ışık yolu tespit teknolojisi ile birleştirilmiştir: nüfuz eden lazer ablasyon tespit teknolojisi, numune eksenel ablasyonunu karşılıklı olarak gerçekleştirebilir, numune yüzeyindeki kirleticileri ve oksit filmi ablate edebilir, daha derin numune sinyalini analiz edebilir ve en doğru spektral bilgiyi elde edebilir

El tipi LIBS cihazlarının uygulama alanları

1, Alaşım malzeme tanımlama (PMI) - gelen denetim, stok malzeme yönetimi, kurulum malzeme yeniden denetimi

Petrokimya inşaatı, basınçlı kaplar, metalurji, petrol, elektrik gücü, havacılık ve diğer endüstrilerde, alaşım malzeme tanımlama, güvenlik üretimi yönetim sisteminin önemli bir parçasıdır. Bilindiği gibi, karışık veya standart dışı malzemelerin kullanılması ciddi güvenlik kazalarına (yangın, patlama vb.) neden olabilir. Birçok şirket ve endüstri kuruluşu, üretim ve kurulumda kullanılan alaşım malzemelerinin mühendislik tasarım gereksinimleriyle tutarlı olmasını sağlamak için katı hammadde değerlendirme prosedürleri geliştirmiştir.

2, Altın hurda geri dönüşümü

Son yıllarda, metal atık geri dönüşüm endüstrisinin gelişimi son derece hızlıdır, karmaşık ve çeşitli alaşım türleri ve iyi ve kötü malzeme kalitesi karşısında, değişen piyasa koşullarına uyum sağlamak için yerinde hızlı ve doğru analiz ve tespit için nakit tespit yöntemleri kullanmalıyız, böylece şiddetli endüstri rekabetinde yenilmez bir konumda olabiliriz. El tipi LIBS alaşım analizörü, büyük miktarda metal hurdasının yerinde tespitini ve hızlı sınıflandırılmasını gerçekleştirebilir, alıcı ve satıcılara hammadde ticareti yaparken hızlı ve güvenilir yargılarda bulunmak için gerekli bilgileri sağlar.

3, Kalite güvencesi ve kalite kontrol (QA/QC)

Metal ürünleri üretim endüstrisinde, malzeme kalitesi güvencesi ve kalite kontrolü (QA/QC) esastır. Uygun olmayan veya niteliksiz metal malzemelerin kullanılması nedeniyle, üretim işletmelerine sıklıkla zararlar getirir. Şu anda, bu endüstride yüzlerce el tipi LIBS alaşım analizörü kullanılmaktadır, küçük metal üreticilerinden büyük havacılık üreticilerine kadar, el tipi LIBS alaşım analizörleri giderek kalite sistemlerinde (QA/QC) alaşım malzeme doğrulama için güçlü bir silah olarak belirlenmektedir.

Ek:

Alüminyum alaşım endüstrisindeki el tipi LIBS cihazlarının uygulama örnekleri:

1. Alüminyum alaşım eritme öncesi hammaddelerin sınıflandırılması - genellikle büyük alüminyum alaşım üretim ve işleme işletmelerinde eritme ekipmanları bulunur, müşterilerin veya üretimin gereksinimlerine göre, birincil alüminyum ve geri dönüştürülmüş alüminyum alaşımı artı diğer elementler gerekli alaşıma eritilir. Kullanılan hammaddenin bileşimi üretilecek alaşım sınıfına ne kadar yakınsa, eritme maliyeti o kadar düşük olur. Bu noktada, daha pahalı saf bakır, saf alüminyum veya saf magnezyum kullanımı azaltılacak ve eritme süresi ve tutma süresi de kısaltılabilir (enerji tasarrufu). Bu, hammadde sınıflandırmasına yardımcı olmak için sahada hızlı kompozisyon analizi ve sınıf tanıma yapabilen bir araç gerektirir.

Örneğin, HUATEC HXRF-1XLIBS tarafından satın alınan el tipi LIBS alaşım analizörü, öncelikle eritme öncesi alüminyum alaşım hurdasının sınıflandırılması için kullanılır. HUATEC HXRF-1XLIBS, Ford'un F-150 Raptor kamyoneti için dört alüminyum alaşımı sağlar: 6022, 6111, 5182, 5754. Ford fabrikasından gelen alüminyum hurdaları American Aluminum tarafından geri dönüştürülür ve hammadde olarak yeniden eritilir. HUATEC HXRF-1XLIBS, 6000 serisi alüminyum alaşım üretimi için 6000 serisi alüminyum alaşım hurdasını kullanmaya çalışacak ve ayrıca 5000 serisi alüminyum alaşım üretimi için 5000 serisi alüminyum alaşım hurdasını kullanmaya çalışacak, böylece saf magnezyum ve diğer saf elementlerin miktarını azaltacaktır.

2. Hammaddelerin (alüminyum külçeleri gibi) fabrikaya hızlı kalite kontrolü/onayı (kalite kontrolü) alüminyum alaşım işleme işletmeleri.

Alüminyum alaşım işleme işletmeleri genellikle alüminyum külçeleri/alüminyum plakaları hammadde olarak satın alır ve yalnızca satıcının sağladığı inceleme raporuna veya OES (kıvılcım doğrudan okuma spektrometresi) ile numune hazırlama sonrası laboratuvarın incelemesine güvenebilir, ancak OES testi daha elverişsizdir ve ince plakaları tespit edemez. Malzeme tedarikçileri, yapısal kullanım için müşterilere satılan 3004 (magnezyum Mg:0.8 ~ 1.3, Mangan Mn 1.0 ~ 1.5) alüminyum plakası yerine 1060 (magnezyum Mg:0.03, Mangan Mn≤0.05) alüminyum plakasını yanlışlıkla sattı ve ciddi kalite kazalarına yol açtı. El tipi bir LIBS alaşım analizörü bu tür sorunları önleyebilir.

3. Alüminyum alaşım işleme işletmeleri üretim süreci ve bitmiş ürün sınıfı onayı veya kompozisyon analizi (kalite kontrolü) sırasında

Bazı alüminyum alaşım işleme işletmeleri farklı sınıflarda alüminyum alaşım işleme parçaları kullanabilir, bazen farkında olmadan karışabilir, o zaman hızlı sınıf tanıma için el tipi LIBS alaşım analizörünü kullanarak onaylayabilirsiniz. Ayrıca, fabrika çıkışından önce alüminyum alaşım ürünlerinin %100 tam denetimi için el tipi LIBS alaşım analizörünü kullanabilirsiniz ve tespit tahribatsızdır. Kıvılcım doğrudan okuma spektrometresi genellikle kayıplı olduğu ve numune hazırlama gerektirdiği için bitmiş ürünün doğrudan tespiti için kullanılmaz. Bakır alaşım üretim işletmesi, tüm üretim sürecinin "berilyum" veya diğer zararlı elementleri içerememesini gerektiriyorsa, o zaman el tipi LIBS alaşım analizörü aracılığıyla herhangi bir zamanda hammaddelerin, yarı mamullerin ve bitmiş ürünlerin olup olmadığını onaylayabilirsiniz.

4. Karbon ölçüm uygulaması (standart değil, ek sipariş fonksiyonu):

Karbon doğada en yaygın elementlerden biridir, madencilik, metal eritme, malzeme üretimi ve diğer bağlantılarda, karbon elementleri kaçınılmaz olarak metal malzemelere girer ve metallerin mekanik özellikleri ve üretim süreçleri üzerinde önemli bir etkiye sahiptir, bu nedenle metallerde doğru karbon içeriği tespiti elde etmek büyük önem taşır. HUATEC el tipi LIBS analizörü, karbon çelik sınıfı belirleme ve element içeriği analizi gibi karbon analizi için geleneksel X-ışını floresans teknolojisinin eksikliklerini ve karbonu ayırt edici bir element olarak içeren malzemelerin tanımlanmasını telafi eder.
