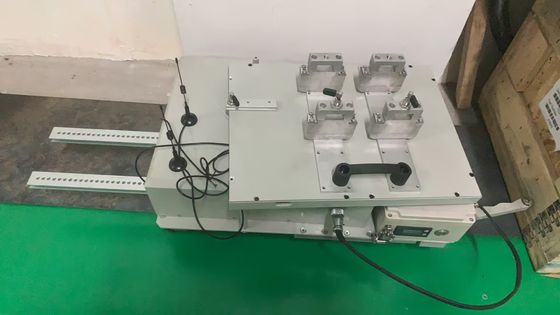

HXPC-200A Çift Duvar Tek Gölgeli DR Muayenesi için Boru Dış Duvar Tarayıcı Sistemi
1. Genel tanıtım
(1) Ekipman markası: HUATEC
(2) Model: HXPC-200A
(3) Seyahat hızı: ≥100mm/s;
(4) Kaynak dikişinin dikey yönünü sağlamak için yürüyüş modu paletli tipi benimser: ±1mm, yürüyüş yönü yönü
Doğruluk: ±1mm;
(5) 1600 mm'den küçük çaplı borular için çift duvar tek gölgeli yönlü ışın makinesinin sürüş gereksinimlerini karşılayabilir;
(6) 5G çift bantlı kablosuz iletişim sistemi kullanır, kontrol mesafesi: 100 metre (açık arazi);
(7) 36V entegre düşük sıcaklık lityum pil güç kaynağının kullanımı, değiştirilmesi kolaydır, eksi 40℃'de normal çalışabilir;
(8) Çalışma saatleri: 8 saatten fazla;
(9) Güç tüketimi: ≤150W;
(10) Çift duvar tek gölgeli DR Transilüminasyon tespit gereksinimlerini tamamlamak için tüp duvar tırmanma aracı (düz tarayıcı) ile senkronize tahrik
2. Taşınabilir X ışını kusur dedektörü
Ekipman adı: taşınabilir yüksek frekanslı sabit basınçlı X-ışını kusur tespit makinesi
| Model |
XXG 300JYGF |
| X-ışını tüpü |
metal seramik tüp |
| X-ışını tüpü güç kaynağı modu |
sabit voltaj |
| X-ışını tüpü voltaj düzenleme aralığı |
50-300kV |
| Tüp voltajı düzenleme adımı |
1kV/adım
|
| X-ışını tüpü akımı |
0.5-3.0mA |
| Tüp akımı düzenleme adımı |
0.1mA/adım |
| Maksimum pozlama süresi |
99 dakika 59 saniye
|
| Gecikmeli yüksek basınç ayar aralığı |
0-99 saniye
|
| X-ışını tüpünün maksimum gücü |
900W |
| Çalışma frekansı |
100kHz
|
| Odak boyutu |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)
|
| Nüfuz etme kalınlığı |
65mm (A3 çeliği, odak uzaklığı 700mm, HUATEC D7 film, negatif siyah ≥2.0, 10 Dakika)
|
| Geçici yük oranı |
100% (20℃ ortam sıcaklığında, maksimum güç koşullarında)
|
| Radyasyon Açısı |
40°x 55° |
| Dahili filtre |
1mmBe |
| Ek filtre |
4mm Al eşdeğeri
|
| Boru başlığı boyutu |
φ295mmx775mm (uç halkası dahil) |
| Tüp başlığı ağırlığı |
29kg |
| Bağlantı kablosu |
50M |
| Güç kablosu |
10M |
| Kontrolcü boyutu |
465mmx154mmx323mm
|
| Kontrolcü ağırlığı |
11.3kg |
| Giriş gücü |
200-250VAC, 47-400Hz |
| Anot soğutma yöntemi |
zorlamalı hava soğutma |
| İzin verilen ortam sıcaklığı |
-20℃~+40℃ |
3. Standart aksesuarlar şunları içerir:
DR panel dedektör boru dış duvar tırmanma makinesi
X ışını makinesi boru dış duvar tırmanma makinesi
Dijital düz dedektör 1024,76μm, görüntü alanı 233 x 97mm

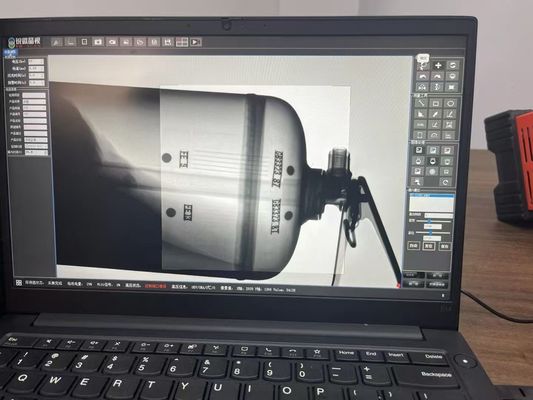

Dijital görüntü yakalama ve işleme yazılımı
Dizüstü bilgisayar
Yüksek frekanslı sabit basınçlı X ışını kusur dedektörü (yönlü)
Tarayıcı rayı (Müşteri gereksinimlerine göre özelleştirilmiş): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 adet.
