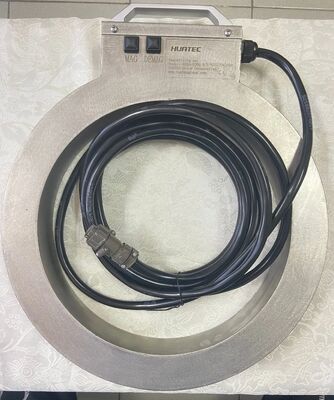

HCDX-C280DC 508GS Yüksek manyetik alan DC manyetizasyon demanyetizasyon bobini
I. Ürün Genel Görünümü
*Ürün Adı: DC Manyetizasyon ve Demanyetizasyon Bobini
*Ürün modeli: HCDX-C280DC
* Ana Uygulama: Bu ürün manyetik parçacık inceleme ekipmanlarının önemli bir bileşenidir.İş parçasının yüzeyinde veya yüzeyinin yakınında kusurları tespit etmek için demir manyetik iş parçasını manyetleştirmek (manetleştirmek) ve demanyetleştirmek için kullanılır.
*Ürün Özellikleri: Fabrika test raporuna dayanarak, bu ekipman güçlü bir merkezi manyetik alanın (en fazla 508GS), mükemmel demanyetizasyon etkisinin (en fazla 0.1mT) özelliklerine sahiptir.istikrarlı çalışma, ve güvenlik ve güvenilirlik.
II. Teknik parametreler
Aşağıdaki parametreler, fabrikadan çıkarken, ekipmanların normal çalışma koşullarında performans göstergelerini temsil eden nitelikli olarak test edildi ve doğrulandı:
| Manyetleşme akımı |
Çalışma voltajı AC230V olduğunda, maksimum akım 9.8A'dır (önerilen ayar aralığı 0-8A'dır. Aşırı akım kullanımı sargıların aşırı ısınmasına neden olabilir). |
| Mıknatıs dışı akım |
9.8A - 0 |
| Merkezi Manyetik Alan Gücü |
> 450GS (gerçek sınır 508GS'dir).
|
| Eksenel manyetize akımının hata oranı |
≤ ± 10% (gerçek ölçüm < + 3%), tekdüze manyetleşmeyi sağlar |
| Mıknatıs dışı etkisi |
Kalan manyetik alan ≤ 0.2mT (gerçek ölçüm 0.1mT'dir).
|
| Toplam yalıtım direnci |
≥ 2MΩ (gerçek ölçüm 5.2MΩ), elektrik güvenliğini sağlar |
| Duyarlılık |
A1 15/50 standart test parçaları kullanılarak kalibre edilebilir, açık görüntüle.
|
| Sıcaklık Artışı |
% 10 - % 20 yükleme oranı altında, 4 saatlik sürekli çalışmadan sonra, sıcaklık artışı JB/T8290-2011 standardına uygun olur.
|
| Çalışma gürültüsü |
< 60dB |
III. Çalışma Adımları
(1) İşlem öncesi denetim
*Güvenlik kontrolü: Ekipmanın uygun şekilde topraklandığından emin olun ve güç kablosunun ve çıkış kablosunun bütünlüğünü kontrol edin.Ekipmanın yüzeyinin hasarlı olup olmadığını gözlemleyin ve güvenlik uyarı işaretlerinin açıkça görünür olup olmadığını doğrulayın..
* Aksesuar Kontrolü: Tüm aksesuarların (bağlantı kabloları, konektörler vb.) tamamlanmış ve iyi durumda olduğunu doğrulayın.
* Çevre doğrulama: Çalışma ortamının kuru ve temiz olduğundan ve yanıcı veya patlayıcı maddelerin bulunmadığından emin olun.
(2) Şarj İşlemi Prosedürü
* İş parçasını bağlayın: Ekipmanın çıkış ucunu kontrol edilecek iş parçasına sıkıca bağlayın.
* Parametre ayarlama: İş parçasının malzemesine, özelliklerine ve denetim standartlarına dayanarak, 0-8A aralığında uygun bir manyetizasyon akımı ayarlayın.Daha düşük bir akımla başlamak önerilir..
*Şarjı başlat: Şarj düğmesine basın ve ekipman iş parçasını manyetikleştirecektir.
*Manyetik süspansiyon uygulayın: Manyetleşme sırasında veya hemen ardından iş parçasının yüzeyine manyetik süspansiyon püskürtün.
* Kusurları kontrol edin: Uygun bir aydınlatma altında, iş parçasının yüzeyinde manyetik izler olup olmadığını gözlemleyin. Duyarlılığın standartlara uygun olup olmadığını kontrol etmek için A1 15/50 test parçalarını kullanabilirsiniz.
(3) Mıknatıs dışılaştırma işlem prosedürü
* İş parçasını manyetikleştirin: İş parçasının sarmaşının ortasında olduğundan emin olun.
* Demagnetizasyon başlat: Demagnetizasyon düğmesine basın ve ekipman otomatik olarak demagnetizasyon işlemini gerçekleştirecektir.Demagnetizasyon mevcut metre göstergesi sıfıra döndüğünde tamamlanmıştır.
* Etkinlik doğrulama: İş parçasının önemli bölümlerinde kalan manyetik alanı tespit etmek için manyetik alan ölçüm cihazı (gauss metre gibi) kullanın.2mT (gerçek ölçüm genellikle 0'a ulaşır).1mT).
IV. Önlemler ve Bakım
* Güvenlik uyarısı:
Elektrik çarpmasını önlemek için çalışma sırasında güvenilir topraklama sağlanmalıdır.
Bu cihaz güçlü bir manyetik alan oluşturacak, kalp atıştırıcıları, tıbbi cihazlar ve hamile kadınlardan uzak durmalısınız.
Cihaz çalışırken yüksek voltajlı terminallere doğrudan dokunmaktan kaçının.
* Operasyon İpuçları:
Ekipmanın hasar görmemesi için maksimum manyetleşme akımını (8A) aşan uzun bir süre çalıştırmayın.
Sürekli çalışırken, ekipmanın yük süresi oranına (10% -20%) dikkat edin ve uzun süreli yüksek yüklü çalışma nedeniyle aşırı sıcaklık artışından kaçının.Makineyi soğutmak için durdurmak veya 2 saatlik çalışma sonrasında yük oranını azaltmak önerilir..
Aletleri temiz ve kuru tutun ve yalıtım performansını düzenli olarak kontrol edin.
*Gündelik bakım:
Herhangi bir hasar varsa, paslanmasını önlemek için hemen ele alın.
Tüm elektrikli aletlerin ve işletim sistemlerinin normal çalışıp çalışmadığını düzenli olarak kontrol edin.
Uzun süre kullanılmadığında kuru ve havalandırılmış bir yerde saklanmalıdır.
V. Hata Çözümü (Kısa)
|
Fenomen
|
Mümkün nedenler
|
Önerilen önlemler
|
|
Mıknatıslandırma / Mıknatıslandırma başarısız
|
Güç kaynağı bağlı değil ve kablolar düzgün şekilde bağlı değil.
|
Güç kaynağı, anahtar ve bağlantı kablolarını kontrol edin
|
|
Yetersiz merkezi manyetik alan
|
Manyetik akım ayarları çok düşük.
|
Akımı uygun şekilde artırın (8A aralığında)
|
|
Magnetizasyon sonrası kalan manyetik alan çok güçlüdür.
|
Demaynetizasyon prosedürü tam olarak yapılmamıştır veya iş parçasının malzemesi özeldir.
|
Mıknatıs dışılaştırma işlemini tekrar yapın veya teknisyenle iletişime geçin.
|
|
Ekipmandan gelen anormal gürültü
|
İç bileşenler gevşek.
|
Makineyi derhal durdurun ve profesyonel bir tamirciyle iletişime geçin.
|
