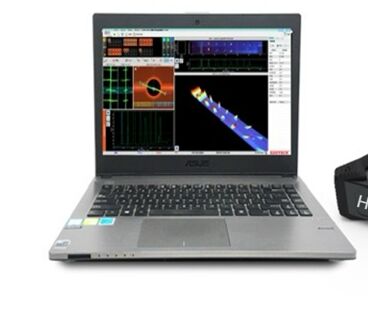

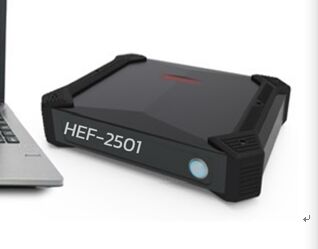

HEF-2501 Yüksek Duyarlılık 64 Kanal Array Eddy Current Tester 3D Görüntüleme ve Çatlak Derinliği Algılama
HEF-2501 dizgi serpişli akım dedektörü, bir dizi çok frekanslı serpişli akım dedektörüdür. Metal malzemelerindeki kusurları gerçek zamanlı olarak tespit edebilir ve alaşım türlerini etkili bir şekilde ayırt edebilir,Isı işleme durumları ve kalınlık değişiklikleri, vb. Çeşitli tespit yöntemlerinin birleştirilmesiyle elde edilen test sonuçları, denetçilerin kapsamlı veri analizini ve karşılıklı doğrulama işlemini kolaylaştırabilir.Böylece daha objektif ve doğru bir değerlendirme elde ediliyor.Özellikle havacılık, havacılık, enerji, nükleer mühendislik, metalürji, nakliye, petrokimya,ve otomobiller.
I. Fonksiyon Açıklaması
• 64 kanallı dizildiğindeki sisik akım testleri
• Yönlü olmayan kaynak dikiş incelemesi
• Eşsiz çatlak derinliği algılama fonksiyonu;
• Impedans düzlü diyagramı, zaman tabanı tarama diyagramı gösterimi, zaman tabanı üst üste gösterimi, dizi sarsıntılı akım taraması II (B / C) ve üç boyutlu görüntüleme görüntüleme işlevleri;
• Yüksek çözünürlük ve yüksek hassasiyet;
• Basit işletim, hem Çince hem de İngilizce işletim arayüzleri ile (ifadesi);
• C-scan görünümünün veri alımı, kusurları hızlı ve etkili bir şekilde tespit edebilir ve onları tespit edebilir.
• Boru duvarının kalınlığının incelenmesini, yüzey kusurlarının tespit edilmesini ve derinlik ölçümünü, yüzey kaplamalarının ve metal malzemelerin kaplama katmanlarının kalınlığının ölçülmesini destekler.ve çeşitli metal malzemelerin ve sertliklerin sınıflandırılması.
• 32 kapsamlı işleme (karıştırma) ünitesine sahiptir: aynı anda birden fazla grup müdahale sinyalini ayırma veya bastırma yeteneğine sahiptir;
•Çoklu filtreleme yöntemleri
• Farklı veri depolama yöntemleri
• Çok frekanslı algılama konfigürasyon analizi fonksiyonuna sahiptir
• Algılama parametrelerini ve verilerini saklar ve raporları PDF, EXCEL, WORD vb. şekillerinde ihraç edebilir.
• Tüm algılama sürecinin sinyal dalga biçimini saklayabilir / yeniden üretebilir
• Dahili bir lityum pil ile donatılmıştır ve 6 saatten fazla sürekli çalışabilir
二,Performans endeksi
|
Ürün
|
Performans endeksi
|
|
Bağlantı sayısı
|
2 adet
|
|
Kanal sayısı
|
64 Kanal
|
|
Sonda arayüzü tipi
|
LEMO Arayüzü
|
|
Sıklık
|
4
|
|
SıklıkAralık
|
10Hz- Evet.15MHz
|
|
Kazanç ayarlama aralığı
|
0- Evet.90dB,Asgari basamak 0,5 dB
|
|
İmpedans düzlemi
|
32 adet.
|
|
Otomatik karıştırma ünitesi
|
32 adet.
|
|
Yüksek geçişli filtreleme
|
0- Evet.500Hz
|
|
Düşük geçişli filtreleme
|
10Hz- Evet.10KHz
|
|
Dijital filtreleme
|
1- Evet.100
|
|
Ön kazanç
|
10- Evet.35dB
|
|
Sürücü
|
Seviye 8
|
|
Amplituda ve faz ölçümü
|
Otomatik/El
|
|
Layout gösterimi
|
Impedans düzlü diyagramı, zaman tabanı tarama eğrisi göstergesi, A tarama göstergesi
|
|
Alarm modu
|
Yarım faz alarmı/faz alarmı/kutla alarmı
|
|
Alarm çıkış sinyali
|
Transistör OC geçidi çıkışı
|
|
Denge modu
|
Dijital elektronik bilanço
|
|
Filtreleme yöntemi
|
Üç tür: yüksek geçiş, düşük geçiş ve dijital filtreleme
|
|
Görüntüleme modu
|
Nokta / çizgi / solma maksimum çatlak derinliği görüntüleyebilir ve gerçek zamanlı çatlak derinliği gösterebilir
|
|
Sonda kalibrasyonu
|
Ölçek işaretleriyle tespit edilmeden önce temel frekans sinyalinin dalga şeklini görüntüleme fonksiyonuna sahiptir.
|
|
İki yönlü kazanç oranı(Y/X)
|
0.1 ila 10/0.1 ila 10, X ve Y ayrı ayrı ayarlanabilir.
|
|
Kalibrasyon eğrisi
|
Kusur derinliği (kalınlığı) - amplitud /Y amplitud / faz eğrisi kalibrasyon fonksiyonu
|
|
Genişletilmiş işlev
|
Dönüştürün, analiz edin ve yuvarlak akım algılama sinyalini kaydedin
|
|
Veri analizi
|
Denetim bilgileri, hata sinyalleri, yer, tarih, personel ve diğer denetim parametreleri de dahil olmak üzere denetim raporlarını otomatik olarak oluşturmak
|
|
Veri kaydı ve yönetimi
|
1Sistem, test sırasında yerel kusur sinyallerinin impedans zaman temel diyagramını, kusur sinyallerinin dalga biçimi dosyasını ve ilgili parametreler konfigürasyonunu kaydedebilir.
2Sistem, her bir algılama dalga biçiminin verilerini gerçek zamanlı olarak kaydedebilir ve yeniden oynatabilir ve kaydedilen sinyal dalga biçimlerini analiz edebilir.
3Sistem, anında tespit edilen verileri analiz için laboratuvara geri getirebilen ve depolamayı kolaylaştıran bir bellek kartı ile donatılmıştır.
|
|
İnsan-bilgisayar etkileşimi
|
Sistem, farklı sinyal türlerinin amplitudu ve fazı gibi karakteristik parametreler elde etmek için sinyalleri manuel olarak ayırabilir ve sınıflandırabilir.
2Sistem, farklı sinyallerin faz kaymasını manuel olarak gözden geçirebilir.
3Sistem, standart numune sinyalinin amplitudunu kalibre etme işlevine sahiptir.
4Sistem veri toplama süresini ayarlayabilir.
|
|
Boyut, ağırlık
|
292×214×69 mm"2.7 kg
|
|
Çalışma sıcaklık aralığı
|
- 20°C - Evet.+55°C
|
|
Dış güç kaynağı
|
Adaptör: DC19V, şarj edilebilir lityum pil (14.8V 5.7AH)
|
三,Yapılandırma listesi
|
SN.
|
Adı
|
Model özellikleri
|
miktarı
|
Birim
|
Yorumlar
|
|
1
|
Array eddy akım dedektörü
|
HEF-2501
|
1
|
pc
|
|
|
2
|
dizüstü bilgisayar
|
D e l l
|
1
|
pc
|
|
|
3
|
32 kanallı bir dizi sondası
|
Özel
|
1
|
pc
|
Yönsüz algılama sondası
|
|
4
|
Kalem tipi prob
|
EPB2.JO.20
|
1
|
pc
|
|
|
5
|
Eğilmiş kalem türünden bir sonda
|
EPB2W.JO.20
|
1
|
pc
|
|
|
6
|
Kenar sondası
|
EPD1.CO.10
|
1
|
pc
|
|
|
7
|
Dizi test bloğu
|
Paslanmaz çelik
|
1
|
pc
|
|
|
8
|
Test bloklarını karşılaştırın
|
çelik
|
1
|
pc
|
|
|
9
|
Array eddy akım adaptör kablosu
|
LEMO16 çekirdek -LEMO19 çekirdek
|
1
|
pc
|
|
|
10
|
İletişim hattı
|
Ağ kablosu
|
1
|
pc
|
Süper Kategori 5
|
|
11
|
Güç adaptörü
|
DC-19V
|
1
|
pc
|
|
|
12
|
Araç kutusu
|
|
1
|
pc
|
|
|
13
|
Ürün yeterlilik sertifikası
|
|
1
|
pc
|
|
|
14
|
Kalite Garantisi Sertifikası
|
|
1
|
pc
|
|
|
15
|
Kalite Geri bildirim formu
|
|
1
|
pc
|
|
|
16
|
Enstrüman Çalışma Kılavuzu
|
|
1
|
pc
|
|
|
17
|
Sistem yazılımı yedekleme
|
İngilizce/USB flash sürücüsü
|
1
|
pc
|
|
