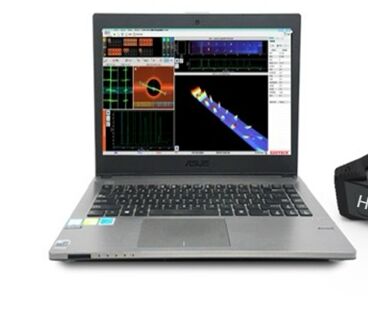

HEF-2501 Havacılık ve Petrokimya için Çok Frekanslı Dizisi Girdap Akımı Test Ekipmanı
HEF-2501 dizi girdap akımı dedektörü, bir dizi çok frekanslı girdap akımı dedektörüdür. Metal malzemelerdeki kusurları gerçek zamanlı ve etkili bir şekilde tespit edebilir, alaşım türlerini, ısıl işlem durumlarını ve kalınlık değişikliklerini vb. ayırt edebilir. Birden fazla tespit yöntemini birleştirerek elde edilen test sonuçları, denetçiler tarafından kapsamlı veri analizini ve karşılıklı doğrulamayı kolaylaştırarak daha objektif ve doğru bir değerlendirme elde edilmesini sağlar. Özellikle havacılık, uzay, enerji, nükleer mühendislik, metalurji, gemi taşımacılığı, petrokimya ve otomobil gibi alanlarda hizmet öncesi ve hizmet içi tahribatsız muayeneler için uygundur.
I. Fonksiyon Açıklaması
• 64 kanallı dizi girdap akımı testi
• Yönsüz kaynak dikişi muayenesi
• Benzersiz çatlak derinliği tespit fonksiyonu;
• Empedans düzlem diyagramı, zaman tabanlı tarama diyagramı ekranı, zaman tabanlı üst üste bindirilmiş ekran, dizi girdap akımı taraması II (B/C) ve üç boyutlu görüntüleme ekran fonksiyonları;
• Yüksek çözünürlük ve yüksek hassasiyet;
• Basit kullanım, hem Çince hem de İngilizce kullanım arayüzleri (isteğe bağlı);
• C-tarama görünümünün veri toplama, kusurları hızlı ve etkili bir şekilde tespit edip konumlandırabilir.
• Boru duvarı incelmesinin ölçülmesini, yüzey kusuru tespitini ve derinlik ölçümünü, metal malzemelerin yüzey kaplamalarının ve kaplama katmanlarının kalınlığının ölçülmesini ve çeşitli metal malzemelerin ve sertliklerin sıralanmasını destekler.
• 32 adet kapsamlı işlem (karıştırma) birimine sahiptir: birden fazla grup parazit sinyalini aynı anda ayırma veya bastırma yeteneğine sahiptir;
• Birden fazla filtreleme yöntemi
• Çeşitli veri depolama yöntemleri
• Çok frekanslı tespit yapılandırma analizi fonksiyonuna sahiptir
• Tespit parametrelerini ve verilerini depolar ve PDF, EXCEL, WORD vb. formatlarda raporlar dışa aktarabilir
• Tüm tespit sürecinin sinyal dalga formunu depolayabilir/tekrar oynatabilir
• Dahili lityum pil ile donatılmıştır ve 6 saatten fazla sürekli çalışabilir
İki,Performans indeksi
|
Öğe
|
Performans indeksi
|
|
Bağlantı sayısı
|
2 adet
|
|
Kanal sayısı
|
64 Kanal
|
|
Prob arayüz tipi
|
LEMO Arayüzü
|
|
Frekans
|
4
|
|
Frekans aralığı
|
10Hz～15MHz
|
|
Kazanç ayar aralığı
|
0～90dB,Minimum adım 0.5 dB
|
|
Empedans düzlemi
|
32 adet
|
|
Otomatik karıştırma ünitesi
|
32 adet
|
|
Yüksek geçiren filtreleme
|
0～500Hz
|
|
Alçak geçiren filtreleme
|
10Hz～10KHz
|
|
Dijital filtreleme
|
1～100
|
|
Ön kazanç
|
10～35dB
|
|
Sürüş
|
Seviye 8
|
|
Genlik ve faz ölçümü
|
Otomatik/Manuel
|
|
Düzen ekranı
|
Empedans düzlem diyagramı, zaman tabanlı tarama eğrisi ekranı, A-tarama ekranı
|
|
Alarm modu
|
Yarım faz alarmı/faz alarmı/kutu alarmı
|
|
Alarm çıkış sinyali
|
Transistör OC kapı çıkışı
|
|
Denge modu
|
Dijital elektronik denge
|
|
Filtreleme yöntemi
|
üç tür: yüksek geçiren, alçak geçiren ve dijital filtreleme
|
|
Ekran modu
|
Nokta/çizgi/solma, maksimum çatlak derinliğini gösterebilir ve çatlak derinliğini gerçek zamanlı olarak gösterebilir
|
|
Prob kalibrasyonu
|
Tespit öncesi temel frekans sinyalinin dalga formunu ölçek işaretleriyle gösterme fonksiyonuna sahiptir. Sensör kendi kendine teşhis fonksiyonuna sahiptir
|
|
Çift yönlü kazanç oranı(Y/X)
|
0.1 ila 10/0.1 ila 10, burada X ve Y ayrı ayrı ayarlanabilir
|
|
Kalibrasyon eğrisi
|
Kusur derinliği (kalınlık) - genlik /Y genlik/faz eğrisi kalibrasyon fonksiyonu
|
|
Genişletilmiş fonksiyon
|
Girdap akımı tespit sinyalini tekrar oynatma, analiz etme ve kaydetme
|
|
Veri analizi
|
Denetim bilgileri, kusur sinyalleri, konum, tarih, personel ve diğer denetim parametreleri dahil olmak üzere denetim raporlarını otomatik olarak oluşturur
|
|
Veri kaydı ve yönetimi
|
1.Sistem, yerel kusur sinyallerinin empedans zaman tabanlı diyagramını, kusur sinyallerinin dalga formu dosyasını ve test sırasında ilgili parametre yapılandırmasını kaydedebilir.
2. Sistem, her tespit dalga formunun verilerini gerçek zamanlı olarak kaydedebilir ve tekrar oynatabilir ve kaydedilen sinyal dalga formlarını analiz edebilir.
3. Sistem, yerinde tespit verilerini analiz için laboratuvara getirebilen bir hafıza kartı ile donatılmıştır, bu da depolamayı kolaylaştırır.
|
|
İnsan-bilgisayar etkileşimi
|
Sistem, farklı sinyal türlerinin genlik ve faz gibi karakteristik parametrelerini elde etmek için sinyalleri manuel olarak ayırabilir ve sınıflandırabilir.
2. Sistem, farklı sinyallerin faz ofsetini manuel olarak düzeltebilir.
3. Sistem, standart numune sinyalinin genliğini kalibre etme fonksiyonuna sahiptir.
4. Sistem, veri toplama süresini ayarlayabilir.
|
|
Boyut, ağırlık
|
292×214×69mm； 2.7 kg
|
|
Çalışma sıcaklığı aralığı
|
-20℃ ～ +55℃
|
|
Harici güç kaynağı
|
Adaptör: DC19V, şarj edilebilir lityum pil (14.8V 5.7AH)
|
Üç,Yapılandırma listesi
|
SN.
|
Ad
|
Model spesifikasyonu
|
Miktar
|
Birim
|
Notlar
|
|
1
|
Dizi girdap akımı dedektörü
|
HEF-2501
|
1
|
adet
|
|
|
2
|
dizüstü bilgisayar
|
D e l l
|
1
|
adet
|
|
|
3
|
32 kanallı dizi probu
|
Özel
|
1
|
adet
|
Yönsüz tespit probu
|
|
4
|
Kalem tipi prob
|
EPB2.JO.20
|
1
|
adet
|
|
|
5
|
Eğri kalem tipi prob
|
EPB2W.JO.20
|
1
|
adet
|
|
|
6
|
Kenar probu
|
EPD1.CO.10
|
1
|
adet
|
|
|
7
|
Dizi test bloğu
|
Paslanmaz çelik
|
1
|
adet
|
|
|
8
|
Test bloklarını karşılaştırın
|
çelik
|
1
|
adet
|
|
|
9
|
Dizi girdap akımı adaptör kablosu
|
LEMO16 çekirdek -LEMO19 çekirdek
|
1
|
adet
|
|
|
10
|
İletişim hattı
|
Ağ kablosu
|
1
|
adet
|
Süper Kategori 5
|
|
11
|
Güç adaptörü
|
DC-19V
|
1
|
adet
|
|
|
12
|
Cihaz kutusu
|
|
1
|
adet
|
|
|
13
|
Ürün Nitelik Sertifikası
|
|
1
|
adet
|
|
|
14
|
Kalite Güvence Sertifikası
|
|
1
|
adet
|
|
|
15
|
Kalite Geri Bildirim formu
|
|
1
|
adet
|
|
|
16
|
Cihaz Kullanım Kılavuzu
|
|
1
|
adet
|
|
|
17
|
Sistem yazılımı yedeklemesi
|
İngilizce/USB flash sürücü
|
1
|
adet
|
|
