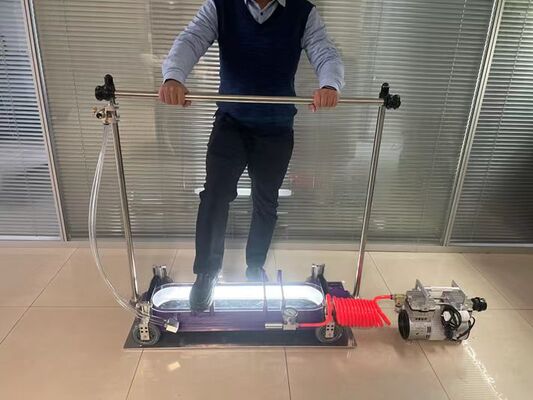

HV1800F-LED Yüksek Verimli Vakum Sızıntı Tespit Kutusu, Depolama Tankı Tabanının Düz Kaynak Dikişi İçin

HV1800F-LED yüksek verimli vakum sızıntı tespit kutusu depolama tankının altındaki düz kaynak dikiş için

1.    Ürünün tanıtımı

Vakum kutusu sızıntı tespiti, tank tabanı kaynak ve basınç kapının kaynak sızıntı tespiti gibi yaygın olarak kullanılan bir yöntemdir.Piyasadaki vakum kutusunun geometrik boyutu yaklaşık olarak: genişliği yaklaşık 200 mm, uzunluğu yaklaşık 600 mm, yüksekliği yaklaşık 300 mm ve ağırlığı 5 kg ila 10 kg arasındadır. Kullanım yöntemi Vacuum Box'u algılanacak pozisyonda kilitlemektir.Müfettiş, vakum kutusunun kenarı ile test edilen nesne arasındaki mühürün sağlam olmasını sağlamak için vakum kutusuna belirli bir basınç uygulayacak şekilde eğilir., ve sonra vakum pompası, kutu içindeki vakum derecesi standartta belirtilen negatif basınç değerine ulaştığında, kutunun içini vakumlar.Vacuum kutusunun şeffaf penceresinden tespit pozisyonda bir sızıntı olup olmadığını kontrol edebilirsinizBulma tamamlandıktan sonra, kutu içini hava ile doldurmak için alım valfini açın. Kutudaki negatif basınç sıfır olduktan sonra,Müfettiş, vakum kutusunu bir sonraki tespit pozisyonuna taşıyabilir..

Çünkü vakum kutusu kutusu belirli bir ağırlığa sahiptir, test kaynak sayısı büyük ise, örneğin birkaç bin metre uzunluğundaki kaynak,O zaman müfettişler binlerce kez oturup ayağa kalkacaklar., ve vakum kutusunu uzun süre hareket ettirmek, müfettişler de fiziksel güç çok harcayacaktır; Bir konum algılama tamamlanması nedeniyle, algılama personeli eğilmek yapmak gerekir,basınç, ayakta, tekrarlanan eylemleri hareket, bu yüzden çok zaman geciktirir, verimlilik çok düşüktür; Ayrıca, mühür sıkı değilse, denetçiler çok çaba harcamak zorunda,Hatta Vacuum kutusu üzerinde baskı yapmak için diz çökmüş., ve bazen su ve diğer eşyalarla lekelenmiş eski giysiler veya eski bezler kullanır, kutu mühürlenmesini sağlamak için çevrelenir, bu da zaman alıcı ve iş yoğunluğundadır.

Büyük filet kaynaklarının sızıntı tespiti daha zordur. Vakum kutusu ile tank duvarı ve tankın dibinin arasındaki iyi bir mühürlenmeyi sağlamak için,Müfettiş hem dikey hem de yatay yönde vakum kutusuna büyük bir kuvvet uygulayacaktır.Bununla birlikte, müfettiş yüksek bir duvara bakıyor ve algılama pozisyonu çok düşük bir köşede olduğu için, müfettiş bu pozisyonda vakum kutusunu tutmuyor veya tutmuyor.Bu onları çok güçlü yapar., bu yüzden oda kenarlarını mühürlemek için çok fazla zaman ve çaba harcanıyor.

Yukarıdaki sorunları çözmek için, şirketimiz iki tür kaynak dikiş sızıntısını tespit kutusu geliştirdi, bu da tank tabanının kaynak dikiş sızıntısını tespit etmeyi daha kolay ve verimli hale getiriyor.

2. Teknik parametreler

2Düz kaynaklı vakum kutusunun özellikleri

1) Altında yürüyen bir tekerlek yerleştirilmiştir ve yay, yürüyen tekerleğin üzerinde yer almaktadır.Vakum kutusunun altındaki mühürleyici süngerin yerden yaklaşık 10 mm yükseklikte olması sağlanmalıdır.. Denetim personeli kolayca kaldırmak ve eğmek için eğilmeden yürümek için vakum kutusu itmek ve operasyon kolay ve hızlı ayaklarla doğrudan eğmek için

2) Sızıntı tespitinde, müfettiş Vakum kutusunun üzerinde durur ve müfettişin kendi yerçekimine dayanarak mühürleme süngüsünü deforme ederek mühürleme amacına ulaşır.Sızdırma hızı hızlı ve verimlilik yüksek, ve bir noktada sızıntı tespit tamamlamak için sadece yaklaşık 20 saniye sürer

3) Vakum kutusu, vakum kutusunu yürümek için itmek için kullanılabilen yardımcı bir çubukla donatılmıştır.Ayrıca denetim personeli için koltuk tabanı denetim personelinin güvenliğini sağlamak için vakum kutusunda dururken; Kol desteği ayrıca bir hava alım valfi ile donatılmıştır ve algılama personeli belini sallamak zorunda kalmadan gerçek vakum kutusunun basınç indirim işini tamamlayabilir.

4) Vakum ölçer ve güvenlik valfi kutuya monte edilmiştir. Vakum ayarlanmış değere ulaştığında, güvenlik valfi vakum kutusundaki vakumu ayarlanmış değerde sabit tutmak için sıçrayacaktır.Bu nedenle vakum pompasını sık sık kapatmak gerekmez., zaman tasarrufu ve denetim hızını hızlandırır.

5) Vacuum kutusu kullanılarak, dedektör, sadece dik bir pozisyonda sızıntı tespit işini tamamlayabilir, bu da dedektörün emek yoğunluğunu büyük ölçüde azaltır.Özellikle belin yoğunluğu.

3Filé kaynak vakum kutusunun özellikleri

1) Yan, Vacuum kutusunu yürümek için itebilecek bir yürüyüş tekerleği ile donatılmıştır.rehber rayın her bir tarafında mikro itme çubuğu motoruna (tek motor itme gücü 19 kg) ve bir elektromanyete (tek emme 80 kg) monte edilmiş

2) Güçlendikten sonra, tank duvarına, kuvvet uygulanması için sabit bir nokta olarak absorbe edilir, bu, itme motorunun bir ucunun tank duvarına sabitlenmesi ile eşdeğerdir.itme çubuğu motoru tank duvarına doğru hareket etmek için vakum kutusu itmek olacaktır, böylece Vakuum kutusunun mühürlenmesini sağlamak için mühürleme süngeri sıkıştırmak

3) Boş kutu kullanılarak, mühürleme hızı hızlı, verimlilik yüksektir ve bir sızıntı tespiti sadece yaklaşık 20 saniye sürer

4) Düz kaynak vakum kutusu ile aynı, yardımcı çubuk bir hava giriş valfi ile yüklüdür, ayrıca elektromanyetik ve itme çubuğu motor kontrol anahtarı,Kutu bir vakum ölçer ve güvenlik valfi ile monte edilmiştir., vakum derecesi ayarlanmış değere ulaştığında, güvenlik valfi çalıştırılır, böylece vakum kutusundaki vakum derecesi ayarlanmış sabit değerde kalır.böylece vakum pompasını sık sık kapatmaya gerek kalmaz., zaman tasarrufu ve denetim hızını hızlandırmak

3Teknik parametreler için gereksinimler:

3.1 Vakum kutusuHV1800F-LEDYumruk ve kıç kaynaklarını test etmek için

3.1.1 Vakum derecesi: en az 60kPa;

3.1.2 kaynak algılama uzunluğu: en az 800 mm;

3.1.3 Kaynak türlerini kontrol edin: tankın alt kısmındaki kuyruk ve kıç kaynakları;

3.1.4 Tank çapı gereksinimleri: tüm tank çaplarına uygulanabilir;

★3.1.5 Çalışma modu: Denetim personeli tüm operasyonu ayakta tamamlayabilir.

★3.1.6 Işıklandırma sistemi: vakum kutusundaki LED aydınlatma sistemi;

3.1.7 Aydınlatma sistemi güç kaynağı: 3Wh lityum pil, güç kaynağı süresi en az 16 saat;

★3.1.8 Hareketli tekerlek: Vakum kutusu 4 hareketli tekerlekle birlikte gelir, yaylı 4 hareketli tekerlek kaldırılabilir, Vacuum kutusu yürüyebilir;

★3.1.9 yardımcı çubuk: Basınç azaltma valfi yardımcı çubuk üzerine monte edilir ve algılama personeli normal durduklarında basınç azaltma valfini değiştirebilir.

★3.1.10 Kenarlık mühürleme malzemesi, yüksek yoğunluklu sünger

3.3 Vakum pompası

3.3.1 Voltaj: 220V 50/60Hz;

3.3.2 Tasarımsal basınç: 92kPa;

3.3.3 Pompa tipi: fanlı elektrikli vakum pompası;

3.3.4 Akış hızı: 200L/dakikada;

3.3.5 Ağırlık: 10.5 kg'dan fazla değil;

3.3.6 Güç: 450w'dan fazla değil.

3.3.7 Makine gürültüsü:≤58db.

4Yapılandırma Gereksinimleri

4.1 Vakum pompası: 1pc

4.2 Koltuk ve kıç kaynakları Vakum kutusu: 1 set

4.3 Fillet kaynak kutusu: 1 set

4.4 Yumuşak hava borusu: 1 set

4.5 Vakum pompası güç kaynağı bataryası: 1pc

4.6 Kılavuz: 1 kopya;

4.7 Nakliye kutuları: 3 adet

İsteğe bağlı robot:

Uzaktan kumandalı robot

1 Sürücü motor: 2X200W kalıcı mıknatıslı senkroniz servis motoru;

2 Motor frenleme, motor parklama;

3 Koruma derecesi IP44;

4 Uzaktan kumanda mesafesi: 100 metre.

5 Çalışma hızı: 0-5km/h;

6 Lityum pil güç kaynağı, 3-4 saat;

7 Menzil (boş yük): 20 kilometre
