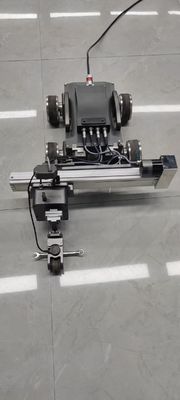

TG-M70 Boru hattı ve gemi korozyon tespiti için iki tekerlekli manyetik tarayıcı

TG-M70 İki Tekerlekli Manyetik Paletli Boru ve Tank Korozyon Tespiti

1. Konfigürasyon

2. Kısa tanıtımBu sistem iskele gerektirmez, antikorozif tabakayı parlatmaya gerek yoktur, herhangi bir kuplaj maddesi olmadan. Uzaktan kumanda sistemi aracılığıyla yüksek irtifa duvar kalınlığı korozyonunun hızlı tespitini gerçekleştirebilir.

Nadir toprak yüksek mukavemetli kalıcı mıknatıs tekerleği kullanarak, beklenmedik bir güç kesintisi olsa bile tespit edilen yüzeyden düşmeyecektir. Ferromanyetik bileşenlerin yüzeyinde yatay, dikey ve ters çoklu tutum hareketleri gerçekleştirebilir.Duvar erozyonuna karşı hızlı tarama ve konumlandırma için elektromanyetik ultrasonik kalınlık probu takınKalınlık korozyonunu test etmek için alanı doğru bir şekilde tarayın.

• A taraması ve B taraması ekranı ile uyumlu
• Video kamera ile donatılmış, incelenen yüzeyin video durumunu zamanında gözlemleyebilir.
• Tarama yönünü kontrol etmek için uzaktan kumanda sistemi ve önceden ayarlanmış tarama yönü olabilir.
• İki tekerlekli Manyetik paletli karakterleri
• İki tekerlekli manyetik paletli, çeşitli tahribatsız muayene ekipmanlarını taşıyabilen gelişmiş bir cihazdır. Şu anda, petrokimya, pot özel denetimleri ve elektrik gücü gibi birçok alanda büyük miktarda saha yerleşim deneyimi biriktirmiştir. Borunun dibinde, dirseğinde veya üçlü bağlantılarında ve diğer korozyon, erozyonun daha ciddi olduğu alanlarda elektromanyetik ultrasonik taşıyabilir, muayene veya B taraması kalınlık ölçümü yapabilir, endüstri alanında boru korozyon tespit uzmanları olarak adlandırılır.
• İki tekerlekli manyetik paletli aşağıdaki özelliklere sahiptir: kompakt yapı, yüksek esneklik, manyetik emiş, yüksek kontrol hassasiyeti, gelişmiş tespit teknolojisi, uyumlu video tespiti ve benzersiz prob kaldırma mekanizması. Boru, konteyner ve plakaların korozyonunun otomatik tespiti için.

3. 1) Kompakt yapı ve yüksek esneklik

Kompakt ve zarif tasarım, çeşitli ferromanyetik boru ve tankların korozyon tespitini kolayca gerçekleştirmesini sağlar. Manyetik tekerlekler 350 mm (uzunluk) x 140 mm (genişlik) x 130 mm (yükseklik) boyutlarındadır ve ağırlığı 5,5 kg'dan azdır. Benzersiz iki tekerlekli yapı, minimum 100 mm'lik borularda serbestçe yürümesini sağlar. Minimum dönüş yarıçapı 400 mm'dir ve minimum 100 mm bükülme yarıçapına sahip dirseklerden kolayca geçilebilir. Bu nedenle, iki tekerlekli manyetik tarama hareket ve tarama kapsamı büyük ölçüde genişletilmiştir.

2) Manyetik emiş süper

Tasarım açısından, iki tur manyetik tırmanışta yüksek mukavemetli kalıcı mıknatıslar yapmak için manyetik nadir toprak mıknatısları kullanır. Kazara bir güç kesintisi meydana gelse bile, araç gövdesinin tespit edilen yüzeyden düşme tehlikesi yoktur. Bu nedenle, iki tekerlekli manyetik paletli, yatay, dikey ve ters pozisyonda güvenli bir şekilde tarama yapabilir. İki tekerlekli manyetik paletli maksimum dikey yükü 5 kg'dır, bu da 5 kg ağırlık çekerken herhangi bir dikey hareketi etkilemeyeceği anlamına gelir.

3) Yüksek kontrol doğruluğu

İki tekerlekli manyetik paletli hızı 0-6 m/dakika'dır ve sabit bir hızda ileri gidebilir, hassas enkoder sayesinde tespit boşluğunu ayarlama işlevi elde edilebilir, kullanıcının tespit ihtiyaçlarını daha iyi karşılayabilir. Örneğin, müşterinin dirseğin arkasındaki bir noktada her 50 mm'de bir boşluk tespit işlemi gerçekleştirmesi gerekiyorsa: kontrolör programlanabilir ve iki tekerlekli manyetik tırmanış her 50 mm'de bir çalıştırılıp denetlenebilir. Tespit verimliliğini ve doğruluğunu artırır.

4) Gelişmiş tespit teknolojisi

Geleneksel olarak, geleneksel kalınlık ölçümünde piezoelektrik kalınlık kullanılır ve bu, birçok alandaki denetim personeli için tespit süreci açısından belirli zorluklar ve güçlükler getirir. Piezoelektrik ultrasonik kalınlık ölçerin manuel muayene yönteminin aşağıdaki dezavantajları vardır: (1) İş parçasının yüzeyindeki boya tabakası veya oksit tabakası parlatılmalıdır ve test tamamlandıktan sonra yüzey restore edilmelidir. Verimlilik son derece düşüktür; (2) Geleneksel ultrasonik, saha koşullarına çok uygun olan bir kuplaj maddesi ile kaplanmalıdır. (3) Yüksek bir sitede çalışırken, maliyetli ve zaman alıcı sabit bir platform inşa edilmelidir; (4) Yüksek sıcaklıklarda hizmet içi test yapmak zordur.

Gelişmiş otomatik tarama (elektromanyetik ultrasonik) duvar kalınlığı korozyon tespit sistemi kullanarak, yukarıdaki sıkıcı sorunlar çözülecek ve tespit doğruluğu geleneksel piezoelektrik ultrasonik ile karşılaştırılabilir. İskele inşa etmeye, antikorozif tabakayı parlatmaya gerek yoktur, herhangi bir kuplaj maddesi olmadan, yerdeki uzaktan kumanda aracılığıyla, yüksek hızlı boru duvarı korozyonunun hızlı konumlandırma taramasını ve yoğun taramanın doğru ölçümünü gerçekleştirmek. Tespit doğruluğunu sağlarken, tespit verimliliğini büyük ölçüde artırır ve tespit maliyetini düşürür.

Yüksek irtifa bileşenlerinin tespit konumu ve tespit rotası, tarama izinin kontrol edilebilirliğini sağlamak için iki tekerlekli manyetik tırmanma entegre ileri ve geri çift kamera kullanılarak yerinde gerçek zamanlı olarak izlenebilir ve ayarlanabilir.

6) İki tekerlekli manyetik paletli, korozyon noktası tespiti veya B-tarama muayenesi yaparken kaçınılmaz olarak prob kaldırma gerektiren mekanik eylemlerle karşı karşıya kalır. Nokta kalınlığını ölçerken, ölçüm aynı belirtilen noktada yapılmalıdır. Her noktanın verileri, prob yüzeye indiğinde elde edilir. Bu nedenle, en doğru noktayı elde etmek için probün işlevi kaldırılabilir. Kalınlık değeri. Ölçülecek nesne üzerinde B-tarama yaparken, prob yüzeye yakın olsa bile, kaynakların kalan yüksekliği büyükse, probün kaldırılması ve üzerine binilmesi gerekir. Bu nedenle, probün kaldırılıp indirilmesi işlevi de çok önemlidir.

Elektromanyetik ultrasonik kalınlık ölçüm modülü

5. Elektromanyetik ultrasonik EMAT ve geleneksel piezoelektrik ultrason, ultrason kategorisine aittir. Temel farkları, dönüştürücülerin farkıdır. Piezoelektrik ultrasonik dönüştürücüler, ultrasonik dalgaları yaymak ve almak için bir piezoelektrik plakanın piezoelektrik etkisine dayanırken, EMAT'lar ultrasonik dalgaları iletmek ve almak için elektromanyetik etkilere (manyetostriktif kuvvet, Lorentz kuvveti) dayanır ve enerji dönüşümü iş parçasının yüzeyindeki doğrudan deri tabakasındadır. Geleneksel piezoelektrik ultrasonik test, iş parçası yüzeyinin kaplaması üzerinde yüksek bir gereksinime sahiptir. Elektromanyetik ultrasonik test, iş parçası yüzeyine düşük bir gereksinime sahiptir, iş parçası yüzeyinin boya, kaplama ve düzensizlik içermesine izin verir. Geleneksel ultrasona göre. Elektromanyetik ultrason aşağıdaki avantajlara sahiptir

Temassız tespit, kuplaj maddesi yok (yaklaşık 4 mm'ye kadar kaldırılabilir)

4. Yüzey gereksinimleri yüksek değil, yüzey pürüzlülüğü tespit edilebilir, oksit tabakası, kaplama, kaplama ve diğer iş parçaları ile

Hızlı tespit

• Piezoelektrik ultrasonik EMAT
• Kristal Mıknatıs
• Kuplaj maddesi Elektromanyetik bobin

Titreşim Girdap akımı Manyetik alan

Ultrasonik Ultrasonik

EMAT

Geleneksel piezoelektrik ultrason teknolojisi EMAT teknolojisi

Özellikle yüksek hızlı, çevrimiçi ve otomatik tespit için uygundur

Özellikle yüksek sıcaklık ortamı için uygundur

Yüksek hızlı ve yüksek sıcaklık ortamında geleneksel piezoelektrik ultrason teknolojisi ve EMAT teknolojisinin teknik karşılaştırması.

EMAT teknolojisi, oda sıcaklığında ve yüksek sıcaklıkta çeşitli dövme, çelik çubuk, çelik levha ve çelik boruların (dikişsiz çelik borular, petrol muhafazaları, kaynaklı borular vb. dahil) manuel, yarı otomatik ve tam otomatik çevrimiçi tahribatsız muayenelerinde uygulanmıştır.

Fonksiyonel özellikler

★Yüksek irtifa bileşenlerinin tespit konumu ve tespit rotası, tarama izinin kontrol edilebilirliğini sağlamak için entegre ileri ve geri çift kamera kullanılarak yerinde gerçek zamanlı olarak izlenebilir ve ayarlanabilir.

Yüzey parlatma, antikorozif kaplama ve yüzen pas nüfuz edebilir ve kuplaj maddesine gerek yoktur.

5. ★Kalınlık ölçümü, 4 mm kalınlığa kadar yüzey korozyonu, boya, korozyon ve diğer kaplamaları nüfuz edebilir, cihaz tarafından görüntülenen metal nesnelerin kalınlığı kaplama kalınlığının hesaplanmasını dikkate almaz.

• ★Dik olmayanlık (dönüştürücü/probun test edilen nesneye göre normali) ±25'e kadar
• o
• , prob yerleştirildikten sonra düşük dikey
• ★Prob elektrikli kaldırma mekanizması ile, kaynaklar ve şişkinlikler gibi engelleri geçerken prob kaldırılabilir, tutulmasını önler.^{Kapı fonksiyonu: otomatik kapı, manuel tek kapı, manuel çift kapı}★Uzman zeka algoritması kullanarak, üç kalınlık ölçüm modu vardır: otomatik mod, tek kapı manuel mod (tek tepe yöntemi ölçümü) ve çift kapı manuel mod (tepe-tepe yöntemi ölçümü). İnsan faktörlerinin etkisini büyük ölçüde azaltır ve işlem adımlarını basitleştirir.
• Temel malzemelerin kayma dalgası hızı veritabanı dahildir ve kayma dalgası hızı değeri özelleştirilebilir
• Denetim kayıt listesi ve kalınlık değeri listesini doğrudan yayınlayarak veri analizi ve işlemeyi kolaylaştırır.
• Teknik parametreler
• ★Test kontrol kablosu: 25m
• ★Ölçülen nesnenin yüzeyindeki minimum eğrilik yarıçapı: boyuna eksen ≥50mm ve çevre ≥125mm
• Kalınlık Ölçümü:

6. Doğruluk 0.04mm, Aralık 2~120 mm (Çelik)

• ★Çalışma boşluğu / kaldırma mesafesi: ≤4mm
• ★Ölçüm dik olmayanlığı (dönüştürücü/probun test edilen nesneye göre normali): ±25
• oUyarma frekansı: 3.0~5.0MHz, ölçüm hızı: 16~1 kez/s
• Ses hızı aralığı:
• 1000~9999 m/s, ayar artışı: 1 m/s^{Kapı fonksiyonu: otomatik kapı, manuel tek kapı, manuel çift kapı}
• ★Video izleme: hem ön hem de arka görüş çift kameraları, dinamik ve statik pikseller 3 milyon /2304×1296
• Normal sıcaklık manyetik probu: zayıf veya daha az kalıcı mıknatıslar, manyetik emiş ≤15N, dairesel Φ30× yükseklik 44mm, ağırlık ≤80g★Tarama cihazı gövde boyutu ve ağırlığı (yaklaşık): U380×G130×Y120mm, 6kg
• Çalışma sıcaklığı:
• -10~+50℃
• Ölçüm Analiz Yazılımı
• Kalınlık, A, B tarama sonuçlarının eşzamanlı gösterimi
• Doğrudan bir test kaydı, ★ kalınlık değeri listesi yayınlayarak veri analizi ve işlemeyi kolaylaştırır★Win7/10 (32/64 bit) işletim sistemi ile uyumlu

7. Paket listesi

• Test ana bilgisayarı/üst bilgisayar 1 Set
• HUATEC TG-M70 iki tekerlekli manyetik paletli (Video ve Kalınlık ölçüm modülü dahil) 1 Set
• Güç kaynağı ve kontrol kutusu 1 Adet

8. Kontrol kolu 1 Adet

• Test kontrol kablosu 1 set
• Standart test bloğu (karbon çelik dairesel Φ30 × kalınlık 10mm) 1 Adet
• Darbe önleyici nakliye çantası 1 Adet
• Güvenlik halatı düşme önleyici 1 Adet (isteğe bağlı)
•
