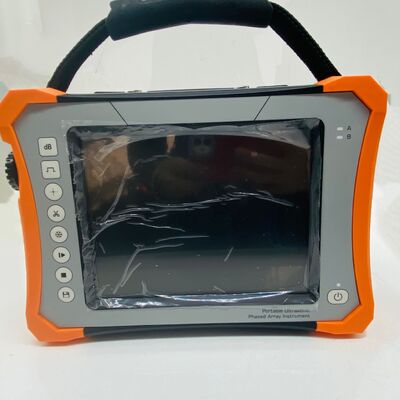

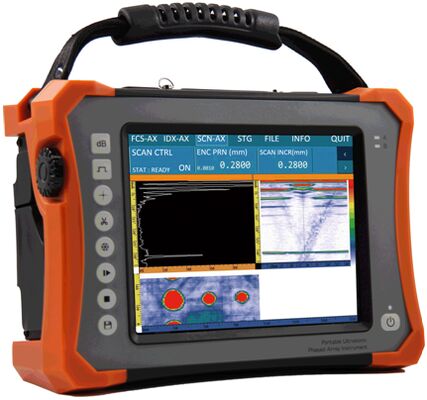

16/64 Emisyon/Alım taşınabilir Aşamalı Aray Ultrasonik Hata Detektörü Aşamalı Aray Hata Detektörü
Tanıtım
HPA-500, HUATEC tarafından geliştirilen taşınabilir 64 CH fazlı dizi ultrasonik hata dedektörüdür. Su geçirmez ve yağ geçirmez, fansız ve dokunmatik ekranla.Yenilikçi aşamalı dizi probları ve denetim yöntemleri avantajları, bu model üstün performans ve desteği garanti eder, bu da onu yüksek C/P oranı için türünün en iyilerinden biri yapar.
Ana fonksiyon
★ Dosya ve Giriş Yönetim Sistemi (Fokal Yasa ve Model), Kalibrasyon ve Denetim Arasındaki Esnek Köprüleme
★ Modüler yapılandırma: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Boru hattı, TOFD, UT ((Geleneksel),
★ 3 boyutlu simülasyon modeli
★ Görüntü analizi
★ Doğal Isı Dağıtımı Yapısı
★ Dinamik Derinlik Odaklama (DDF)
★ Yumuşak Filtreleme
★ Dokunmatik Ekran
★ ACG Kalibrasyonu
★ TCG Kalibrasyonu
Spesifikasyon
Kanal Yapılandırması
| Mod |
PA |
UT |
TOFD |
| Kanal |
16:64 |
2 |
2 |
Fiziksel Özellikler
| Görüntüle |
11 inçlik 800X600 TFT renkli ekran |
|
Değiştiriciler
Limanlar
|
160 pinli PA dönüştürücü portu; T-R veya T&R için Lemo-00 geleneksel dönüştürücü portu |
| I/O Limanları |
USB2.0 port:2 ((qty) |
| HDMI; kodlayıcı |
| LAN ((Gigabit-NIC); |
| WIFI |
| I/O (işlemeye başlamak) |
| 2 boyutlu kodlayıcı |
| Hafıza |
Dahili:16G RAM + 4GB FLASH;SD kartı (maximum 32G);
Dış:USB sürücüsü
|
| Ağırlık |
3.5Kg (1 pil ile) |
| Boyut |
284 mm × 202 mm × 95 mm |
| Güç kaynağı |
AC:100V240V,50V60Hz;DC:12V |
| Şarj |
(batarya) içinde veya bireysel olarak |
| Pil ömrü |
6 saat |
| Çalışma gücü |
24W |
| Dil |
İngilizce |
|
Sıcaklık
Koşullar
|
Çevre:-20°C-50°C
Depolama: -20°C-60°C
|
| IP |
IP54 |
Performans Spesifikasyonu
| Mod |
PA |
UT |
TOFD |
| PRF |
50Hz~10kHz |
50Hz-5kHz |
50Hz-5kHz |
| Voltaj |
Bipolar.
±45±100V,
Adım başına 5V ile
|
Negatif kare dalga, -75V-250V, adım başına 25V ile |
Negatif kare dalga, -75V-250V, adım başına 25V ile |
| Nabız Genişliği |
20nm-800nm,
Adım başına 5ns ile
|
Adım başına 5ns ile 20 ̊800ns |
Adım başına 5ns ile 20 ̊800ns |
| Sıfırlama |
50Ω |
80Ω / 400Ω |
80Ω / 400Ω |
| Örnekleme oranı |
125MHz |
200MHz |
200MHz |
| Gecikme Doğruluğu |
2.5ns |
N/A |
N/A |
| Rx Gecikme |
0 ¢40us |
N/A |
N/A |
| Bant genişliği |
0.5MHz19MHz |
0.5MHz 15MHz |
0.5MHz 15MHz |
| Kazanç |
00.080dB |
0.0110.0dB |
0.0110.0dB |
| Filtre |
0.5-9.6MHz,2.5-12.9MHz,
3.8-19MHz Seçenek
|
Geniş bant, dar bant |
Geniş bant, dar bant |
| Düzeltme |
FW |
FW |
RF |
| Reddet. |
0~80% |
0~80% |
0~80% |
| Tarama Modu |
A/L/S/C |
A |
A/D |
| Çıkartma |
Kodlayıcı |
N/A |
Kodlayıcı |
| Tarama hattı |
En fazla 128 |
N/A |
N/A |
| Eğlenceli |
L taraması: 89°+89°
S-tarama: 89°+89°
|
N/A |
N/A |
| Smart-Cal |
Hız/Gecikme/ACG/TCG/Encoder |
DAC/DGS |
Gecikme/X-Değeri/PCS/
Dalga/kodlayıcı
|
| Aralık |
0.0 ‰ 1000 mm,
Min 1 mm
|
0.0 ¢ 2000 mm |
0.0 ¢ 2000 mm |
|
Gecikme Göster
(max)
|
1000 mm |
2000mm |
2000mm |
|
Nabız değişimi
(max)
|
N/A |
2000mm |
2000mm |
| Birim |
mm |
mm |
mm |
| - Kapı. |
A/B |
A/B |
A/B |
| Giriş Kapısı |
Aralık içinde mevcut |
Aralık içinde mevcut |
Aralık içinde mevcut |
| Kapı Genişliği |
Aralık içinde mevcut |
Aralık içinde mevcut |
Aralık içinde mevcut |
| Kapı Sınırı |
0-100% |
% 5-95 |
0-100% |
| Alarm sinyali |
Fırlatıcı / LED |
Fırlatıcı / LED |
Fırlatıcı / LED |
| İzleme |
Kırk / kenar |
Kırk / kenar |
Kırk / kenar |
| Çıktı |
Amp/Path/
Yatay/Derinlik
|
Amp/Path
/Yatay/Derinlik
|
Amp/Path
/Yatay/Derinlik
|
| Karar |
0.5mm |
0.1mm |
0.1mm |
Uygulama
- Çelik yapı, elektrik kazanı, basınçlı kap, boru hattı, nükleer enerji altyapısı, su aracı, yağ tankı, etilen tüpü vb.
- Demiryolu kaynaklı dikişler, lokomotif tekerlek setleri ve aksları.
- Alüminyum alaşımı FSW kıçları ve havacılık endüstrisinde kullanılan kompozitlerin yapıştırılması.
- Elektrik endüstrisinde kullanılan bıçaklar ve vidalar.
- Denetim sırasında hareket etmek için yeterli yer olmadığı durumlar; geleneksel UT tercih edildiği durumlar.
Paketleme Ayrıntıları
HPA-500 1pc
PAUT Probe 1pc
PAUT Probe Wedge 2 adet
UT Normal Sonda 2.5P20 1pc
UT açı probu 2.5P13×13 60°1pc
UT Sonde Kablosu LEMO 00-BNC 2 adet
Li-ion pil 1pc
Şarj cihazı 1pc
Güç dönüştürücü 1pc
HDMI Kablosu 1pc
Çapraz Kablo 1pc
Allen anahtarı (S2.5) 1 adet
Araç çantası 1 adet.
USB sürücü diski (8G) 1pc
Kullanıcı Kılavuzu
Sertifika 1pc
İsteğe bağlı aksesuarlar
TOFD Sonda 5MHz 6mm/7.5MHz 3mm/
TOFD Wedge 60°w/anti-wear nail, 70°w/anti-wear nail
TOFD Wedge R100 eğri yüzey R100/0°
TOFD Sonda Kablosu LEMO 00-LEMO 00
Paralel olmayan TOFD tarayıcısı
Aşamalı dizi için tarayıcı
Kodlayıcı Kablo Genişletimi
TOFD için diğer Allen Anahtarı
Fase Array ve TOFD için diğer problar/klinler
Kalibrasyon bloğu
