Ürün ayrıntıları:
|
Görüntülemek: | 7 inç TFT renkli ekran,800*480 çözünürlük | malzeme hızı: | 100~20000m/s |
---|---|---|---|
Darbe yer değiştirmesi: | -10~1000mm | test aralığı: | 0~15000mm,Minimum görüntüleme aralığı:15mm(çelikte) |
Reddetmek: | %0~80,adım %1 | Çalışma Frekansı: | 0,5~20MHz; |
Kazanmak: | 0~110dB,adım:0.5/2/6/12dB | sönümleme: | 560Ω |
Kanal Sayısı: | 500 grup(ölçeklendirilebilir) | ||
Vurgulamak: | Dijital ultrasonik kusur dedektörü,dokunmatik ekran ultrasonik kusur dedektörü,kusur dedektörü ultrasonik fabrika |

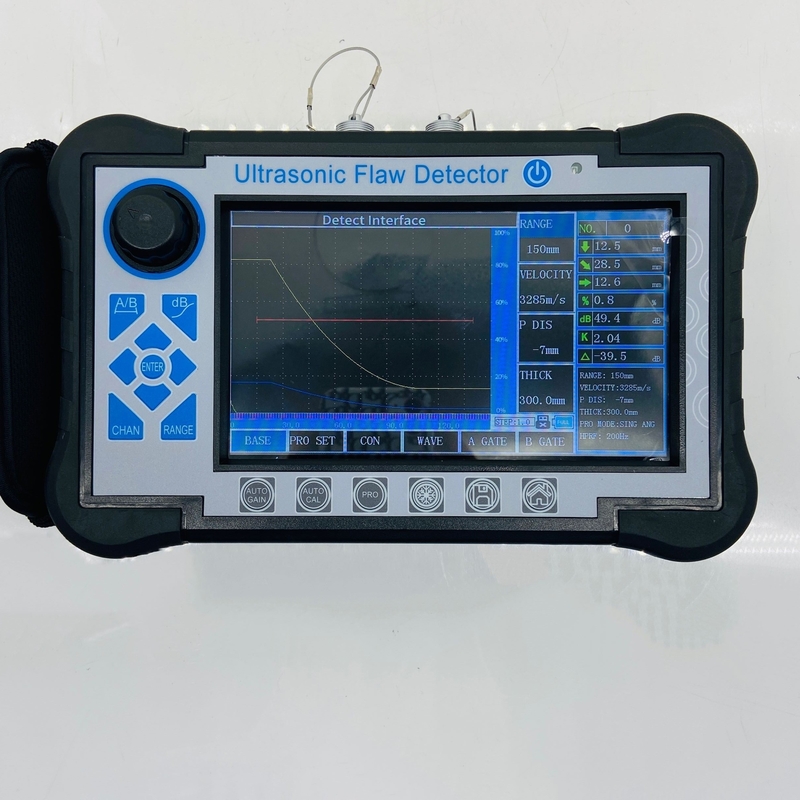

Dijital ultrasonik hata dedektörü, dokunmatik ekranlı, hızlı, kolay ve zarar görmeden iş parçası içindeki çatlaklar, kaynaklar, gözenekler, kum delikleri, inklüzyonlar, katlanmalar gibi çeşitli kusurları doğru bir şekilde tespit edebilen, konumlandırabilen, değerlendirebilen ve teşhis edebilen gelişmiş bir tiptir. , vb. Elektrik gücü, petrokimya, kazan ve basınçlı kap, çelik yapı, askeri, havacılık, demiryolu taşımacılığı, otomobil, makine ve diğer alanlarda uygulanmıştır.Tahribatsız muayene endüstrisi için önemli bir araçtır.
Özellikler
●Yakın ve uzak mesafe algılama gereksinimlerini karşılamak için yüksek hassasiyetli ölçüm ve konumlandırma
●Yakın alan kör bölgesi küçüktür, küçük çaplı ve ince duvarlı borular için algılama gereksinimlerini karşılayabilir.
●Otomatik kalibrasyon işlevi: tek tuşla otomatik kalibrasyon, kullanımı kolay, otomatik test probu "P Gecikmesi", "K değeri", "X değeri" ve hız
●Kusur yankı konumunu otomatik görüntüleme(Derinlik:d, Yatay:p,Mesafe:s, Genlik,dB,ф )
●Üç teraziyi serbestçe değiştirin(Derinlik:d, Yatay:p, Mesafe:s)
●Algılama verimliliğini artırabilen otomatik kazanç, tepe zarfı, tepe bellek fonksiyonları.
●Kusur algılama sürecini ve dinamik oynatmayı otomatik olarak kaydedin
●φ değeri hesaplama:Düz prob ile dövme hatası tespiti, otomatik olarak dönüştürme φ değerine en yüksek dalgayı bulabilir
●500 bağımsız kanal (genişletilebilir), herhangi bir endüstrinin algılama standartlarını serbestçe girebilir ve depolayabilir, yerinde denetim için standart blokları taşımasına gerek yoktur.
●500 A-tarama dalgasını ve veriyi serbestçe depolayın, oynatın
● DAC, AVG ve TCG eğrileri (derinlik telafisi) otomatik olarak oluşturulur ve bölümlere ayrılabilir.Örnekleme noktaları sınırsızdır ve düzeltilebilir ve telafi edilebilir.
●14 yerleşik denetim standardı
●Herhangi bir endüstri standardına girmek için ücretsiz
●Darbe genişliği ve gücü ayarlanabilir
●B tarama ve B renkli tarama işlevi;
●Bilgisayar ile iletişim kurabilir ve WORD'ü dışa aktarabilir.Dosya, ayrıca algılama raporu
●IP65 ABS plastik kasa, sağlam ve dayanıklı, su geçirmez ve toz geçirmez ve mükemmel parazit önleme özelliği
●Veri yazdırma raporlarını vb. analiz etmek için (kablosuz) iletişim yazılımı kullanın;
●260.000 renkli gerçek renkli ekran, güçlü ışık veya düşük ışık altında çalışma ortamı için uygundur
●Yüksek performanslı lityum pil, sürekli olarak 8-10 saat çalışabilir
●Gerçek zamanlı saat kaydı: gerçek zamanlı hata tespit tarihi, zaman izleme kaydı ve depolama
●Kapanma koruması, depolama verileri kaybolmaz
●Kusur algılama parametreleri otomatik olarak test edilebilir veya önceden ayarlanabilir
●Dijital reddetme, kazancı ve doğrusallığı etkilemez
●Kazanç telafisi: Db zayıflaması, yüzey pürüzlülüğü, kavisli yüzeyler, kalın iş parçalarında uzun mesafeli kusur tespiti vb. için düzeltilebilir.
●Kusur dedektörünü PC'deki yazılımla çalıştırabilir ve bilgisayar kontrollü kusur dedektörü hedefine ulaşarak tespit edebilir
Teknik özellik
Görüntülemek | 7 inç TFT renkli ekran, 800*480 çözünürlük | |
Operasyon modu | Düğme, Döner, Dokunmatik Ekran | |
Güç kaynağı | Lityum iyon batarya | |
Pil kapasitesi | 5.0Ah | |
Güç gerilimi | 12V | |
Güç miktarı | 1 | |
Çalışma zamanı | ≥8 saat | |
Adaptör girişi | DC100~240V 50Hz/60Hz | |
Adaptör çıkışı | AC 12V | |
Adaptör gücü | 36W | |
Veri depolama | SD kart (16G) | |
Alarm | 1 | |
Çalışma sıcaklığı | -10°C~45°C | |
Depolama sıcaklığı | -20°C~60°C | |
IP Derecesi | IP65 | |
Boyut | 245*155*55mm | |
Ağırlık | 1,18 kg (pil dahil) | |
Geleneksel UT Modeli | ||
Prob Konnektör tipi | LEMO 00 | |
Kanal Türü | Tek kanal | |
Kanal Sayısı | 500 grup(ölçeklendirilebilir) | |
Darbe Tipi | Negatif keskin dalga | |
İletim Gerilimi | 50~350V, 50V adım adım | |
sönümleme | 560Ω | |
Kazanmak | 0~110dB, adım:0,5/2/6/12dB | |
İnce Ayar Kazanın | -4~+4 | |
Yüzey telafisi | Tüm Kazanç Aralığı | |
Çalışma Frekansı | 0,5~20MHz; | |
Prob Tipi | Tekli, Çiftli, Boydan boya, Daldırma tipi | |
filtre |
Üç isteğe bağlı: 1~4MHz/0.5~10MHz/2~20MHz |
|
Algılama Modu | Negatif/Pozitif/İki Yönlü/RF | |
Reddetmek | %0~80, adım %1 | |
Test Aralığı | 0~15000mm, Minimum görüntüleme aralığı: 15mm(çelikte) | |
Malzeme Hızı | 100~20000m/s | |
Nabız deplasmanı | -10~1000mm | |
P GECİKME | 0~200us | |
X-VAL | 0~100mm | |
Rehber | Kaynak, Sac, Dövme denetimi | |
Test Noktası | Tepe/X değeri/J değeri | |
Ölçüm |
Kapı:Genlik,Genlik dB değeri,Aralık,Yatay mesafe,Dikey mesafe,A ve B Kapısı arasındaki fark değeri İmleç: 2 çapraz imleç, yatay ve dikey mesafeyi ve imleçler arasındaki mesafeyi test edebilir (B tarama işlevi altında) |
|
Geçit | Kapı başlangıcı: tüm aralık | |
Kapı genişliği: tüm aralık | ||
Geçit seviyesi:10~90%,adım:%1 | ||
eğri | DAC, maksimum altı eğri, NB/T 47013,GB/T 11345,GB/T 29712 ve diğer standartları karşılar | |
TCG, maksimum altı eğri | ||
ortalama | ||
Diğer fonksiyonlar | Tam ekran, imleç anahtarı (aralık/Yükseklik/Ufuk), tek/sürekli otomatik kazanç (%10~100, adım %10), yankı karşılaştırması, yankı dolu, tepe zarfı, tepe bellek, hızlı tarama, dış mod, ekran görüntüsü | |
Tepe dondurma/Çatlak derinliği/Kapı genişletme//eğri yüzey modifikasyonu/ B taraması/Düz kaynak simülasyonu//video | ||
Alarm | Ses ve ışık alarmı | |
Hassasiyet artıkları | ≥65dB(200mm—Φ2FH,2,5PΦ20) | |
Yatay doğrusallık hatası | ≤0,3% | |
Dikey doğrusallık hatası | ≤3% | |
Genlik doğrusallık hatası | ≤±2% | |
zayıflatıcı doğruluğu | 20dB ±1dB | |
dinamik aralık | ≥32dB | |
uzak çözünürlük | ≥26dB | |
Gürültü seviyesi | <40×10-9V/ | |
Standart konfigürasyon
|
İsim | adet |
1 | Ana ünite | 1 |
2 | Güç adaptörü | 1 |
3 | prob bağlantı kablosu BNC-C6 | 2 |
4 | Alet çantası | 1 |
5 | Kullanım klavuzu | 1 |
6 | Düz prob 10mm 2.5MHz | 1 |
7 | Açı probu 13x13 K2 2.5MHz | 1 |
8 | Garanti belgesi | 1 |
