HRD-120 Çevrimiçi Tel Halat Tahribatsız Muayene Ekipmanı İç/Dış Kırık Tel Muayene Makinesi

HRD-120 Çevrimiçi Tel Halat Tahribatsız Muayene Ekipmanı Dahili Harici Kırık Tel Muayene Makinesi

一. Ürün genel bakışı

◆ Tel halatın çevrimiçi tespiti dahili ve harici kırık tel, aşınma, pas, deformasyon, gevşek teller, atlama teli, malzeme değişiklikleri ve diğer kusurlar.

◆ Test sonuç raporu farklı endüstrilerin standartlarını karşılayabilir ve kırık tel sayısı ile kırık tel alanının toplam kırık alana oranını içerir.

◆ Bilgisayar USB arayüzü (kablolu) veya "kendi Wi-Fi ağı" (kablosuz) doğrudan örnekleme işleme analizi kullanımı, çevrimiçi sesli ve ışıklı alarm ve gerçek zamanlı sonuç gösterimi ile.

◆ Sensör dairesel yapı, çevresel çevreleme, eksenel manyetizasyon, tel halatın anlık doygunluk durumuna manyetizasyonu.

◆ Sensör, su geçirmez, toz geçirmez, darbeye dayanıklı ve neme dayanıklı işlevlere sahip alaşımlı alüminyum kabuk kullanır.

◆ Kararlı çalışma, güvenilir performans, yüksek tespit doğruluğu, güçlü anti-parazit performansı, doğru veri.

◆ Yazılım, Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 çeşitli bilgisayar işletim sistemlerine UYAR

◆ Madencilik, teleferik, kaldırma ekipmanları, asansör, liman makineleri, kablo köprü ve diğer alanlarda yaygın olarak kullanılır.

二.Sistem yapılandırması ve modeli

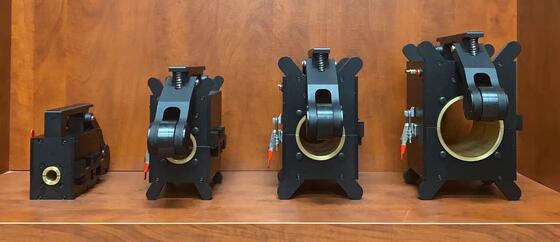

Hepsi özelleştirilmelidir: Tel halat kusur tespit makinesi (48mm küçük - 78mm orta - 108mm büyük)

Not: 1, bunlardan 7 tablet çift kullanımlı bilgisayar isteğe bağlıdır (talebe göre maliyet ekstradır);

2, tüm boyutlar talebe göre özelleştirilebilir (ve doğru bir şekilde özelleştirilebilir değiştirilebilir astar); Örneğin 48mm+24mm değiştirilebilir burç

三. Teknik çekirdek ve yasal yeterlilik

1. Sanal enstrüman: halat sonsuz belirsizlik. Sadece sanal enstrüman teknolojisinin uygulanması, geleneksel enstrümanların yazılımla değiştirilmesi ve bilgisayarlar tarafından doğrudan örnekleme işleme, film izlemek gibi, tüm süreç boyunca tel halatı taramak, sonuçların doğru ve iyi tekrarlanabilirliğini sağlamak için kaçırılan tespit ve yanlış yargılamayı önler.

2. Üç sabit enstrüman: Farklı endüstrilerdeki tel halat hurda ulusal standartlarına göre, bu ürün tel halatın iç ve dış kırık tel, pas, aşınma, metal kesit alanı değişiklikleri, gevşek teller, atlama teli, deformasyon, malzeme anomalileri ve diğer kusurların elektromanyetik nitel, nicel, konumlandırma, çevrimiçi tahribatsız tespitini uygular.

3. Yasal enstrüman: ASTM1571-2021 Amerikan standardı ve GB/T21387-2008 ulusal standardı ile uyumludur.

四. Teknik göstergeler

Tüm seri, tel halatın çap aralığını tespit edebilir: φ1.5-300mm (farklı seri özelliklerde sensör yapılandırması gerekir)

Sensör ve tel halat göreceli hızı: 0.0-6.0 m/s En iyi: 0.1-0.5 m/s

Sensör kılavuz manşonu ve tel halat arasındaki en iyi boşluk 2-4 mm'dir ve izin verilen boşluk 0-15 mm'dir

Kırık tel kusuru (LF) tespit yeteneği

Nitel: Tek merkezi kırık telin nitel tespit doğruluğu 99.99%

Nicel: Tek bir yerdeki kırık tel sayısı bir veya bir eşdeğer kök yanlış yargılamaya izin verir

Tek bir yerdeki kırık tel sayısı 100'den fazla kez hatasız tespit edildiğinde doğruluk oranı %92'den fazladır

Metal kesit alanındaki (LMA) değişikliklerin nicel oranı

Test hassasiyeti gösterge değerinin izin verilen tekrarlanabilirlik hatası ±0.055%

Test hassasiyeti gösterge değerinin izin verilen hatası: ± 0.2%

Konum (L) Tespit yeteneği: Tespit uzunluğu gösterge değerinin yüzde hatası: ±0.2%

Güç kaynağı: Bilgisayar pilinden 5V

Sensör ağırlığı: yaygın özellikler < 10kg (gerçek duruma göre özelleştirilir)

Ortam sıcaklığı: -10℃~40℃ Atmosfer basıncı: 86~106Kpa Bağıl nem: ≤85%
