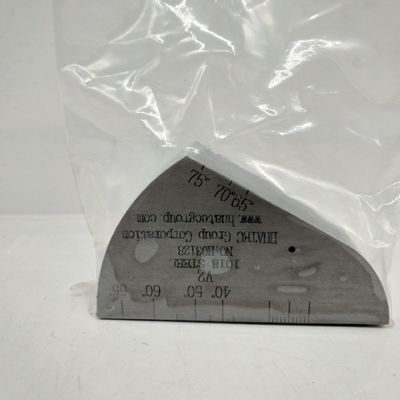

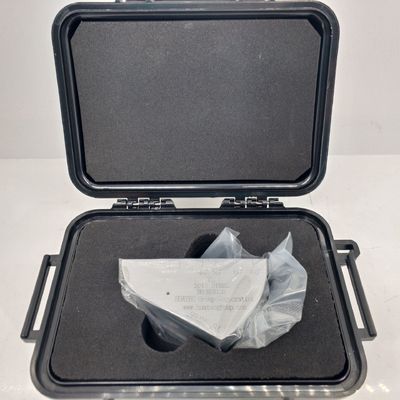

IIW V2 Kalibrasyon Bloğu

IIW V2 Kalibrasyon Bloğu

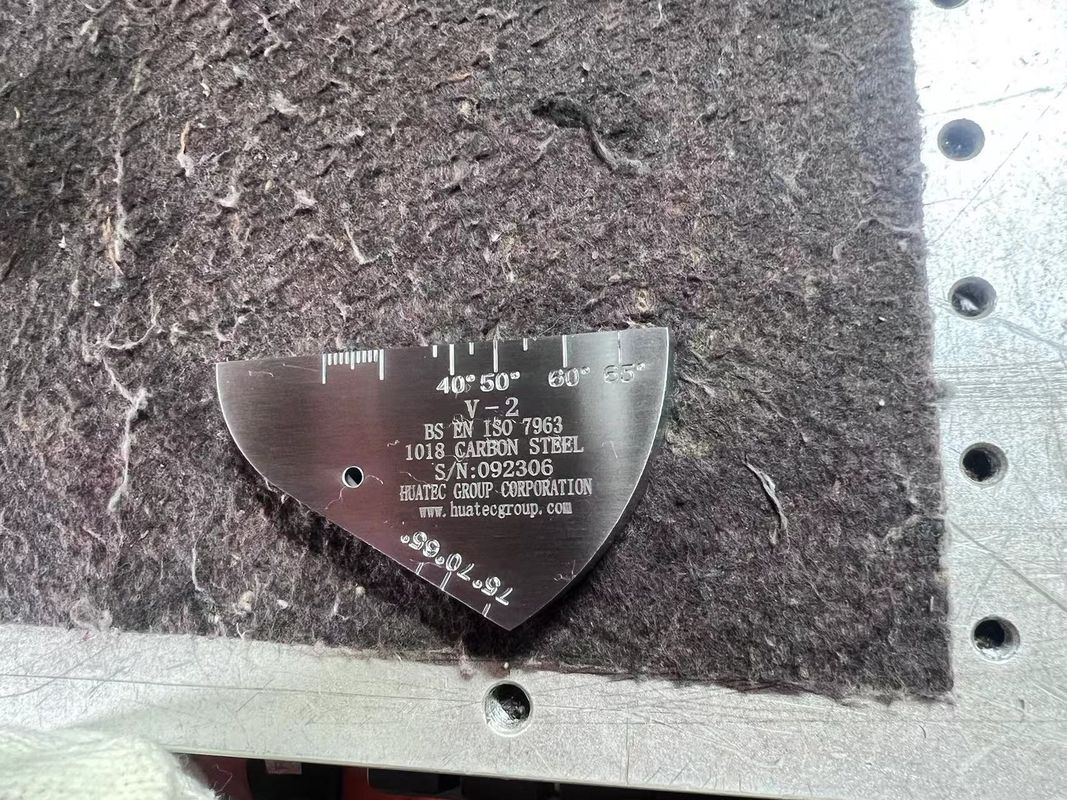

IIW2 test bloğu (V-2 test bloğu), Uluslararası Kaynakçılık Derneği tarafından onaylanmış standart test bloğudur. V-2 (DIN54122), IIW test bloğu ile karşılaştırıldığında, V-2 test bloğu hafif ve taşıması kolay avantajlara sahiptir, özellikle saha kullanımı için uygundur. Şekil 1-2'ye bakınız.

Kullanımın Ana Noktaları:

(1) Eğimli probun geliş noktası ve hassasiyet marjı, R50mm yarıçaplı bir yay yansıtma yüzeyi kullanılarak ölçülmüştür;

(2) 5 geçişli deliğin yansıtma yüzeyi kullanılarak, eğimli probun kırılma aralığı sırasıyla 45° - 65° ve 65° - 75°'dir.

(3) Kusur dedektörünün yatay ve dikey doğrusalığı, 12.5mm kalınlığındaki tabanın birden fazla p-dalgası yansıması kullanılarak ölçülebilir;

(4) Zaman eksenini ve sıfır noktasını düzeltmek için R25 ve R50 olmak üzere iki yay yüzeyi kullanılır.

Açıklama

Mini makas dalga probu indeksi, zaman tabanı, ışın açısı ve kazancının saha kontrolü için 12.5 mm kalınlığında küçük kalibrasyon bloğu

 Şartname

 Test Raporu
HUATEC ürün kalitesini kesinlikle garanti eder ve satılan her test bloğu için test bloğu spesifikasyonlarını, malzemelerini ve test standartlarını kaydeden ilgili bir test raporu sunmayı taahhüt eder. Test raporu için özel gereksinimleriniz varsa, lütfen bizimle iletişime geçin.
