IIW V1 Kalibrasyon Bloku

IIW V1 kalibrasyon bloğu

Standart: ISO2400-1972E

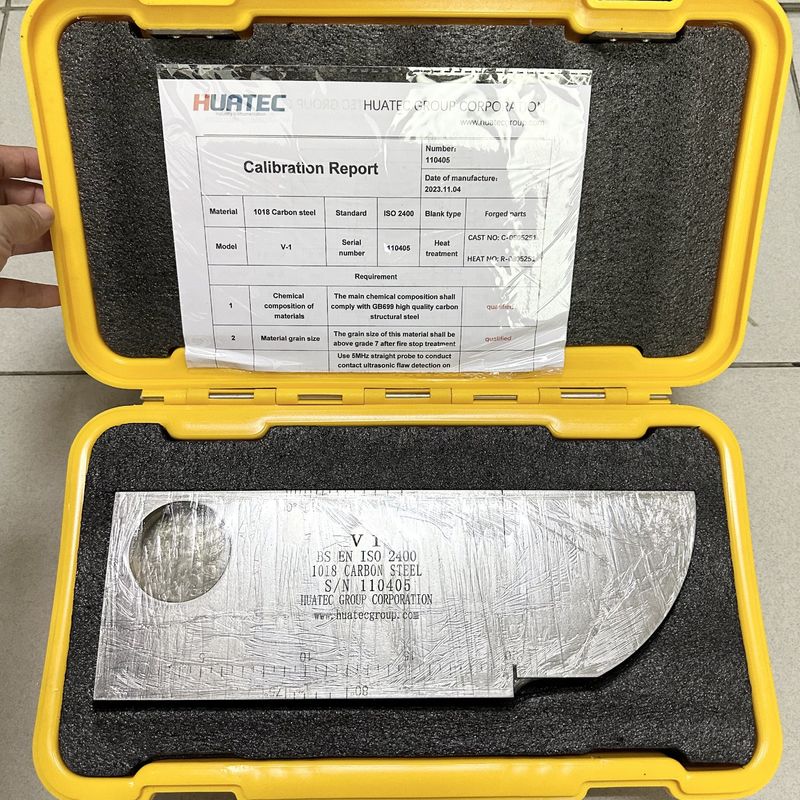

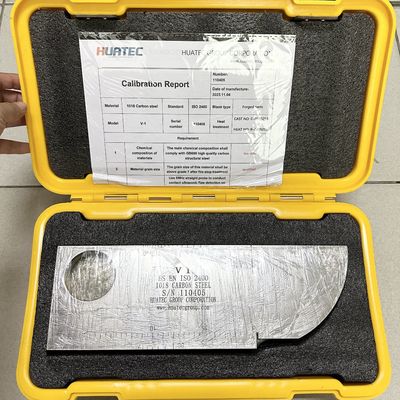

IIW test bloğu (V-1 test bloğu) Hollanda test bloğu olarak da adlandırılır. Uluslararası Kaynak Enstitüsü (IIW) tarafından onaylanmış ve Uluslararası Standardizasyon Teşkilatı (ISO) tarafından tavsiye edilen uluslararası bir standart test bloğudur. Şekil ve boyutları Şekil 1-1'de gösterilmiştir:

Kullanımın Ana Noktaları:

(1) Hata dedektörünün dinamik aralığı, yatay doğrusallığı ve boyuna dalga tespit aralığı, 25 mm'lik bir test bloğu kalınlığı kullanılarak ölçülebilir;

(2) 50 ark ve 1.5 tam delik, eğik prob kırılma Açısı ve boyuna dalga düz probun hassasiyet marjını belirlemek için kullanıldı. Ayrıca, düz probun kör alanının boyutunu ve ölçüm cihazının nüfuz etme yeteneğini prob ile birlikte kabaca tahmin etmek de mümkündür.

(3) Eğimli probun giriş noktası ve kör alanı, R100mm ark yüzeyi kullanılarak ölçülür ve zaman ekseni oranı ve sıfır noktası düzeltilebilir;

(4) Düz probun boyuna çözünürlüğü, 85 mm, 91 mm ve 100 mm'lik çentik düzlemi ile ölçülebilir;

(5) Eğimli probun ses demeti sapma Açısını ölçmek için test bloğunun sağ Açı kenarı kullanılır.

Şartname:

Açıklama:
Kesme ve boyuna dönüştürücülerin kalibrasyonu ve kesme kama çıkış noktası ve kırılma açısının doğrulanması için kullanılır. Çözünürlük ve hassasiyet kontrolü için de kullanılabilir
